vLLM 源码完全拆解（十六）：把十五篇机制拼成一张可执行的源码阅读地图

从十五个局部机制回到一台完整引擎#

前十五篇分别拆过请求生命周期、统一调度、KV Cache、输入拼批、注意力后端、PagedAttention Kernel、MoE、采样、投机解码、并行执行、编译、多模态、结构化输出与增量解码。局部机制已经足够多，新的困难反而变成：打开仓库时，怎样判断一个对象属于哪一层；从一个 API 请求出发，应沿哪些文件和数据结构一路追到 GPU，再从 token 回到用户；遇到错误或性能异常时，应该在哪个边界截断问题。

vLLM 项目于 2023 年由加州大学伯克利分校团队公开，核心工作 PagedAttention 同年发表于 SOSP。本文聚焦其在 2025 年发布、后来成为默认路径的 V1 架构。V1 保留模型实现、GPU Kernel 与大量工具，但重写了 API server、EngineCore、Scheduler、KV Cache Manager、Worker 和 Sampler 之间的边界。源码仍快速演进，因此本文以稳定的职责与数据流为坐标，不依赖容易变化的行号；文件路径以 2026 年 10 月官方 main 分支为准。

这一篇不是把十五篇摘要再排列一次，而是提供三种可执行的地图：

• 进程地图回答“代码在哪个进程运行，跨进程时传什么”；
• 状态地图回答“同一请求在前端、调度器和 Worker 各保存什么”；
• 热路径地图回答“一轮 step 依次经过哪些函数，哪里是 CPU 控制，哪里进入 GPU 数据面”。

读源码时最容易犯的错误，是只沿 Python 调用关系走。推理引擎同时存在三条关系：调用关系、状态所有权和异步时间关系。函数 A 调用函数 B，不代表 A 拥有 B 修改的状态；execute_model() 返回 Future，也不代表 GPU 已完成；同一个 request ID 在三个进程里出现，也不代表三份对象可以互相引用。后面的地图会始终把这三件事分开。

一张总图：控制面、数据面与输出面#

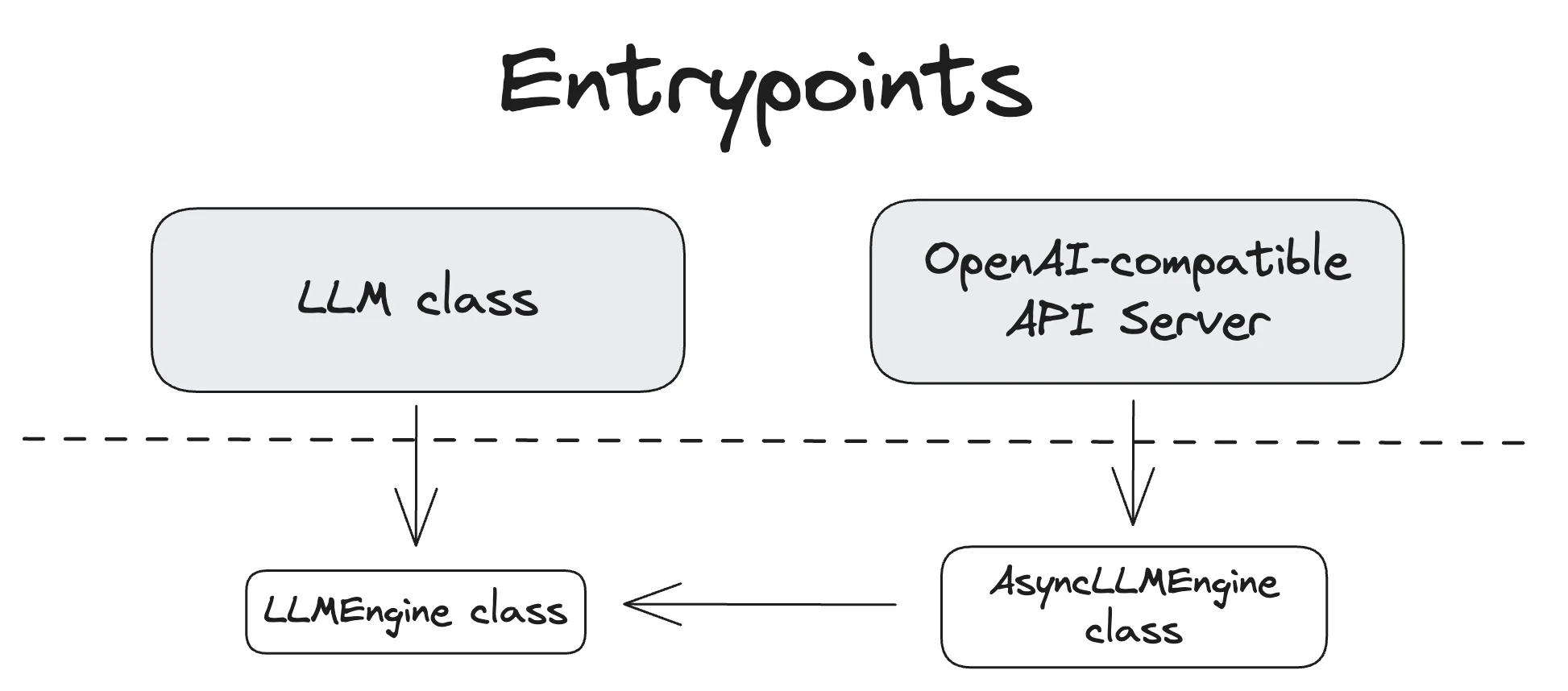

先看入口。离线 LLM、异步 AsyncLLM 与 OpenAI 兼容 API 最终都要把外部请求规范化成引擎可理解的请求，但它们承担的并发模型不同：LLM 的调用者主动推动 step()；在线服务由事件循环持续提交与消费；API server 还要完成协议校验、模板、分词以及流式响应封装。

图源：vLLM 官方 Architecture Overview。图中入口虽然不同，真正需要守住的边界只有一个：前端负责面向用户的语义，EngineCore 负责设备无关的推理推进，Worker/ModelRunner 负责把计划变成设备执行。把 tokenizer、HTTP 流式连接塞进 EngineCore，会让核心循环被字符串和网络延迟污染；让 API server 直接管理 KV block，又会破坏内存状态的单一所有者。

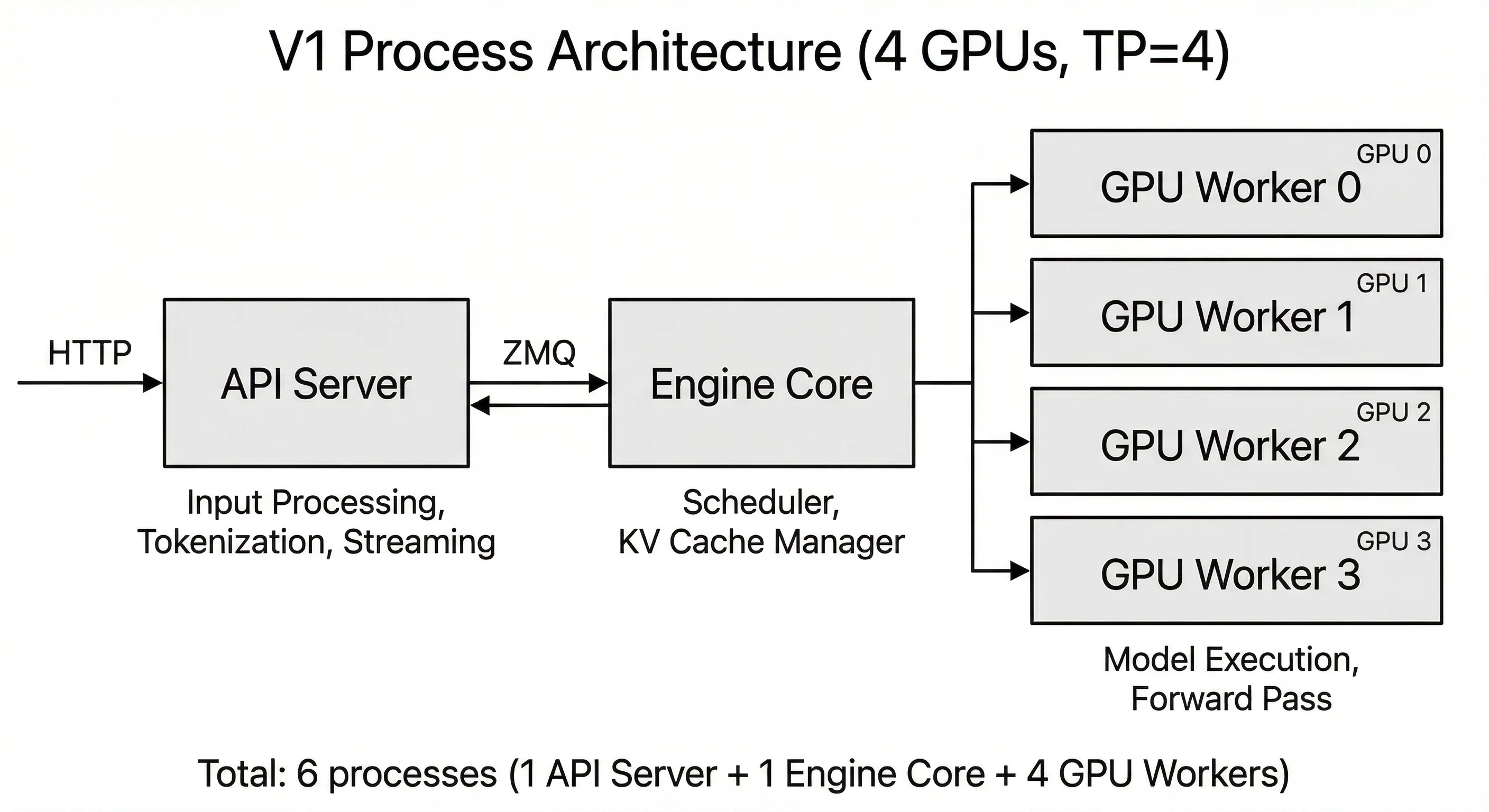

V1 在线服务通常是多进程结构。以 4 张 GPU、张量并行度 4 为例，官方给出的拓扑包含 1 个 API server、1 个 EngineCore 和 4 个 GPU Worker，共 6 个进程。

图源：vLLM 官方进程架构文档。图中三层可以进一步理解为：

“控制面”和“数据面”不是说 CPU 与 GPU 的简单二分。GPUModelRunner 会在 CPU 上维护 InputBatch 和请求状态镜像，Scheduler 也会触发结构化输出等异步工作。真正的分界是：控制面决定本轮算谁、算多少；数据面决定这些 token 如何组织成 tensor 并高效执行。

再看数据在一次迭代中的形态变化：

1
用户参数
2
  -> EngineCoreRequest
3
  -> Request（调度状态）
4
  -> SchedulerOutput（本轮不可变计划）
5
  -> InputBatch + attention metadata（设备执行描述）
6
  -> ModelRunnerOutput（token / hidden state / logprob）
7
  -> EngineCoreOutput
8
  -> RequestOutput（文本 delta / finish reason）

这里最重要的中间对象是 SchedulerOutput。它把“长期可变状态”编译成“本轮执行计划”，使 GPUModelRunner 不必读取 Scheduler 内部队列。反方向的 ModelRunnerOutput 只报告执行结果，不直接改 Scheduler 的 Request。两边通过窄对象交换事实，正是 V1 比巨型单进程引擎更容易扩展的根本原因。

第一条走读路径：请求怎样进入 EngineCore#

在线路径可从 vllm/entrypoints/openai/api_server.py 开始，但第一次走读不应陷入 FastAPI 路由。更有效的起点是 vllm/v1/engine/async_llm.py 或 vllm/v1/engine/llm_engine.py：前者能看清异步服务如何提交请求，后者能看清同步离线循环如何推进。二者最终都要构造 EngineCoreRequest，再交给 EngineCoreClient。

跨进程边界值得单独停一下。Python 对象不能因为名字相同就跨进程共享；请求需要被序列化，经 IPC 送到 EngineCore 进程。Engine Core 侧把传输对象预处理成 vllm/v1/request.py 中的内部 Request。外部请求偏向协议表达，内部请求偏向状态机表达，后者至少要回答：已有多少 prompt token、已计算多少 token、已生成多少 token、当前状态是什么、采样约束是什么、是否携带 LoRA 或多模态输入。

主干可以压缩成下面的伪代码：

1
# 前端进程
2
core_req = preprocess_and_build_request(user_request)
3
engine_core_client.add_request(core_req)
4

5
# EngineCore 进程
6
request = Request.from_engine_core_request(core_req)
7
scheduler.add_request(request)
8

9
while scheduler.has_requests():
10
    scheduler_output = scheduler.schedule()
11
    future = model_executor.execute_model(
12
        scheduler_output,
13
        non_block=True,
14
    )
15
    model_output = future.result()
16
    outputs = scheduler.update_from_output(
17
        scheduler_output,
18
        model_output,
19
    )

这段伪代码刻意省略 grammar、batch queue 和异步采样，但保留了 V1 主循环的五个阶段：接纳、调度、提交、等待、提交结果。官方当前 vllm/v1/engine/core.py 的 EngineCore.step() 仍遵守这个骨架。

请求为什么要在前端和 Scheduler 各存一份状态？因为两边关心的完成定义不同。Scheduler 看到 EOS、长度上限或 abort 后，可以释放 KV 资源并结束设备推进；前端还可能需要 detokenize、截断 stop string、聚合 n > 1 的子请求以及把最后一个流式片段发给客户端。若只保留一份对象，设备资源生命周期就会被慢客户端绑住。

建议在这条路径设置四个断点：

1. LLMEngine.add_request()：确认外部请求怎样变成 Core 请求；
2. EngineCore.add_request()：确认进程边界之后保留下来的字段；
3. Scheduler.add_request()：观察状态进入 waiting 队列；
4. EngineCore.step()：观察一次长期请求怎样被多轮短计划推进。

前两篇已经分别拆过整体架构和一次请求穿过 V1 引擎的过程。此处应形成的整体认识是：add_request() 不是立即执行，step() 也不等于“一次生成恰好一个 token”；它们分别是状态登记与一次预算化推进。

第二条走读路径：Scheduler 怎样把请求编译成一轮计划#

Scheduler 的入口位于 vllm/v1/core/sched/scheduler.py。不要从文件顶部一路顺读三千多行，先锁定三个方法：add_request()、schedule()、update_from_output()。它们恰好对应请求进入、计划生成、结果提交三次状态转换。

统一调度的关键抽象不是 prefill 队列和 decode 队列，而是每个请求的 token 欠账：

$n_i^{\text{known}}$ 表示当前已知的 prompt 与输出 token 总数，$n_i^{\text{spec}}$ 是投机草稿引入的待验证 token 数，$n_i^{\text{computed}}$ 是已经写入有效计算状态的 token 数。Scheduler 在全局 token budget、KV 容量、模型长度、encoder budget 和功能约束下，为请求 $i$ 选择本轮计算量 $c_i$：

第二个约束中的 $B_{\text{token}}$ 是本轮最大 batched token 数。只要 $c_i$ 小于 prompt 剩余长度，同一机制自然得到 chunked prefill；当 $c_i=1$ 且请求已完成 prefill，它就是常规 decode；当 $c_i>1$ 且包含草稿 token，它又成为投机验证。统一的不是模型计算本身，而是“用 token 数描述本轮工作量”的调度接口。

调度循环通常先扫描 running 请求，再接纳 waiting 请求。对每个候选，它至少要执行以下检查：

1
计算可调度 token 数
2
  -> 裁剪模型长度与本轮 token budget
3
  -> 处理 chunked prefill / spec token / encoder token
4
  -> 向 KVCacheManager 申请 slots
5
  -> 申请失败时决定抢占或暂缓
6
  -> 写入 SchedulerOutput

allocate_slots() 的成功是提交计划的前置条件。原因很直接：模型执行一旦开始，就必须有地方写每个新 token 的 K/V；先发 GPU、后找内存，会把可恢复的容量不足变成执行期错误。反过来，分配成功也不代表这些 block 已经含有有效 KV，只有模型输出正常提交后，请求的 num_computed_tokens 才能前进。

前缀缓存命中会改变 n_i^{\text{computed}} 的起点，但不会绕过 Scheduler。缓存键除 token block 外还必须覆盖父前缀、KV cache group 以及 LoRA、多模态等额外身份；相同文本不一定产生可共享的 K/V。物理块可以处于“引用计数为零但内容仍可命中”的状态，因此 free 表示可覆盖，而不是数据已清空。完整机制可参考 KVCacheManager 如何分配、复用与回收物理 Block。

update_from_output() 是读 Scheduler 时最容易漏掉的一半。它将采样出的 token 追加到请求，处理投机接受数，检查停止条件，把完成请求移出活动集合，并释放其 KV block。如果只读 schedule()，会知道计划从哪里来，却不知道 token 计数为什么在下一轮变了，也无法理解资源回收的时点。

第三条走读路径：KV 页表怎样变成 GPU 上的真实地址#

Scheduler 管的是逻辑容量，GPUModelRunner 和 Attention Backend 最终需要的是物理地址。两者之间靠 block table 衔接。若 KV block 每块容纳 $S$ 个 token，逻辑位置 $p$ 先被拆成逻辑块号与块内偏移：

请求的 block table 给出物理块号 $P_i[b]$。对第 $i$ 个请求，位置 $p$ 的逻辑槽位可写为：

这个整数 slot 还不是字节地址。Kernel 再结合 KV tensor 的层、K/V、head、head dimension、dtype 和布局 stride，计算实际加载位置。分页的价值正在这里：序列的逻辑位置连续，但物理块不必连续；请求扩展时只需要追加页表项，不需要搬迁已经存在的 KV。

从源码对象看，这条链路分四步：

1. KVCacheManager 为请求维护逻辑 block table，并处理命中、分配、回收；
2. SchedulerOutput 只携带本轮新增或变更的 block 信息；
3. GPUModelRunner._update_states() 将差量合并到 Worker 侧的请求镜像和 InputBatch；
4. _prepare_inputs() 根据本轮 token 位置生成 slot mapping 与注意力公共元数据，具体 backend 再编译成 Kernel ABI。

差量传输很重要。假设一个长请求已有数千个 block，而本轮 decode 只新增一个 token，若每轮都跨进程传整张页表，CPU 序列化与 IPC 成本会随上下文长度增长。V1 让 Worker 保留持久状态，只传调度变化，使控制面消息更接近本轮工作量。

这里存在三种不能混用的地址：request ID 是跨层身份；InputBatch row 是本轮紧凑数组中的临时索引；物理 block ID 是 KV pool 的页号。删除请求后，Runner 可能把最后一行移动到空洞以保持 batch 紧凑，所以 row 会变；block table 也可能因追加与回收改变；只有 request ID 用于重新建立对应关系。许多“请求 A 输出混入请求 B”一类错误，本质是压紧时漏搬了某一列状态。

读这条路径可先关闭 prefix caching，只看纯分配；再打开缓存，比较命中请求的 num_computed_tokens 和 block table；最后构造显存紧张场景观察抢占与回收。一次加入 LoRA、多模态、混合 KV 和远程 connector，只会把多个独立变量叠在一起，难以判断是哪一层先偏离不变量。

进入 Kernel 后，应把地址翻译与注意力数学分开检查。对 decode query $q$，分页只改变 K/V 的取数方式，不改变注意力定义：

$d$ 是 head dimension，$m=\max_j s_j$ 用来稳定 softmax。Kernel 必须沿 block table 遍历非连续页，同时维护全局等价的最大值和归一化和。V2 分区路径先在各 partition 得到局部 $(m_r,l_r,o_r)$，再按

合并分区，输出也用同样的指数比例缩放。页边界和分区边界都不能改变数学结果。线程组织、GQA head 映射与向量化加载已经在 PagedAttention Kernel 如何完成稳定 Softmax 中展开；在全景地图里，只需记住 Kernel 的输入契约来自上游 metadata，而不是自行推断请求语义。

第四条走读路径：GPUModelRunner 怎样组织一次模型执行#

当前主路径位于 vllm/v1/worker/gpu/model_runner.py，兼容入口与平台实现也可能通过 gpu_model_runner.py 暴露。官方源码中 GPUModelRunner 组合了 LoRA、KV Connector、encoder cache、投机解码和平台相关能力，单个文件很长。阅读时不要按类的行号顺序，而应围绕 execute_model() 反向查四组依赖：状态更新、输入准备、模型前向和采样交接。

execute_model() 的稳定骨架可以概括为：

1
def execute_model(scheduler_output):
2
    self._update_states(scheduler_output)
3
    inputs = self._prepare_inputs(scheduler_output)
4

5
    with set_forward_context(attn_metadata=inputs.attn_metadata):
6
        hidden_states = self.model(
7
            input_ids=inputs.input_ids,
8
            positions=inputs.positions,
9
            intermediate_tensors=inputs.intermediate_tensors,
10
        )
11

12
    selected = select_required_states(hidden_states, inputs)
13
    logits = self.model.compute_logits(selected)
14
    return self.sampler(logits, inputs.sampling_metadata)

真实代码会根据流水线并行、pooling model、async scheduling、spec decode、CUDA Graph 等分叉，但每个分支最终仍要回答四个问题：本轮有哪些请求；每个请求算哪些 token；注意力读写哪些 KV；哪些 hidden state 需要变成 logits。

变长请求不能直接堆成规则二维矩阵，否则 padding 会浪费计算。Runner 把本轮 token 压成一条连续流，并用前缀和描述边界。若请求 $i$ 本轮计算 $c_i$ 个 token，则：

query_start_loc=[q_0,q_1,\ldots] 让 attention backend 知道每段 query 的起止位置；seq_lens 则描述它可以读取到的完整上下文长度。前者回答“这轮新算多少”，后者回答“历史一共有多少”，两者混用会导致越界或错误 mask。

只计算需要的 logits 也是重要优化。长 prompt 的普通生成通常只需要最后一个位置的 logits；prompt logprobs、投机验证或特定任务才需要更多位置。Runner 因此维护 logits index，把大 [num_tokens, hidden_size] 中真正需要采样的行挑出后再乘词表矩阵，避免把所有 prompt token 投影到词表。

Attention Backend 是模型层与 Kernel 之间的编译接口。模型层调用统一 attention op；backend selector 根据设备、dtype、head 结构、KV layout 与功能约束选实现；metadata builder 把公共事实转成 FlashAttention 的 cu_seqlens、page table，或 FlashInfer 的 CSR 页表、workspace 和 plan。这样，Scheduler 不需要知道某个 Kernel 的参数表，模型实现也不用硬编码每个平台的地址格式。对应接口可参考 Attention Backend 如何统一 FlashAttention 与 FlashInfer。

CUDA Graph 又增加一层时间维度。eager 模式每轮由 CPU 逐个 launch Kernel；graph 模式先捕获稳定形状的执行图，之后把新数据复制到固定地址并重放。动态请求数量通常通过预设 capture size 向上取桶，空余行用 padding 占位。Graph 能消除 launch 开销，却要求地址与控制流稳定，所以不兼容的动态 op 会成为切图点。V1 的 piecewise compilation 让 Dynamo/Inductor 编译纯 tensor 片段，把自定义 attention op 留作边界，再对可捕获片段使用 CUDA Graph。完整机制可参考 piecewise compilation 与 CUDA Graph。

这一层的调试顺序应从形状开始，而不是从最终文本开始：

• 检查 num_scheduled_tokens 与扁平 input_ids 长度是否相等；
• 检查每个 request row 的 block table、采样参数和 token 历史是否同属一个 request ID；
• 检查 query_start_loc[-1] 是否等于总 query token 数；
• 检查 slot mapping 是否都落在已分配 KV 容量内；
• 最后才比较 eager、compile 与 graph 路径的数值输出。

如果 eager 正确而 graph 错，优先查静态 buffer、捕获尺寸和未更新的 metadata；如果单请求正确而混合批次错，优先查 row 压紧和边界数组；如果短上下文正确而跨 block 错，优先查页表与 slot mapping。

第五条走读路径：从 logits 到可流式交付的文本#

模型输出 logits 后，链路并没有结束。Sampler 先应用温度、惩罚、top-k、top-p、min-p 和结构化输出 bitmask，再产生 token ID 与可选 logprobs。EngineCore 将模型结果交给 Scheduler.update_from_output()，后者更新请求状态、检查 token 级停止条件并生成 EngineCoreOutput。前端 OutputProcessor 再做增量 detokenize、stop string 截断、候选归并和流式模式转换。

顺序不能随意交换。结构化输出 bitmask 必须在采样前把非法 token 的 logits 置为负无穷；EOS 和最大 token 数属于 token 级停止，可在 Core 判断；stop string 是字符级条件，必须等 token 经过 tokenizer 的跨 token 合并之后判断。一个 stop string 可能横跨多个 token，一个 token 也可能只解出 UTF-8 字节序列的一部分，所以“采到 token 后立刻把它对应的字符串发出去”并不安全。

前端通常保留一段 hold-back 缓冲。如果 stop string 的最长长度为 $L$，当前尾部与某个停止串的前缀匹配，即使还没有完整命中，也不能把这段尾部立刻流给客户端；否则下一 token 补全停止串时，已经发送的数据无法撤回。增量解码同时要保存 tokenizer 的 decode state，保证合并 token、空格清理和非 UTF-8 中间态与整段解码等价。

abort 沿反方向传播：客户端断开或调用方取消后，前端把 request ID 送回 EngineCore，Scheduler 将请求标记为 aborted，移出队列并释放 KV block。取消不是仅仅“不再读取输出”；若设备侧仍继续生成，吞吐和显存都会被已经无人消费的请求占用。

这条路径建议串联三个目录与文件阅读：vllm/v1/sample/ 看 logits 到 token，vllm/v1/core/sched/scheduler.py 的 update_from_output() 看 Core 状态提交，vllm/v1/engine/output_processor.py 看 token 到用户输出。此前的 Sampler 采样管线、结构化输出和停止条件与增量解码分别对应这三段。

横切能力如何挂到主干而不改写主干#

一台生产推理引擎不只有文本自回归。LoRA、多模态、投机解码、结构化输出、张量并行和远程 KV 都会改变执行，但 V1 没有为每种能力复制一套主循环。理解这些特性最有效的问题不是“它新增了多少文件”，而是“它在哪个既有边界增加约束或数据”。

这张表揭示了一个重要设计规律：横切特性尽量以附加约束、metadata 或 hook 进入主干。LoRA 不应重写 Scheduler，只需让接纳逻辑知道本轮 adapter 集合是否超限；多模态不应建立第二个语言模型队列，只需让 encoder 工作拥有独立预算和缓存；投机解码不应破坏 token 欠账模型，只需让一轮可以验证多个位置。

多卡：复制控制面，切分数据面#

张量并行把单层矩阵沿输出或输入维切到多卡，流水线并行把不同层放到不同 stage，数据并行则复制模型与 EngineCore，让不同副本服务不同请求。三者改变的轴完全不同。

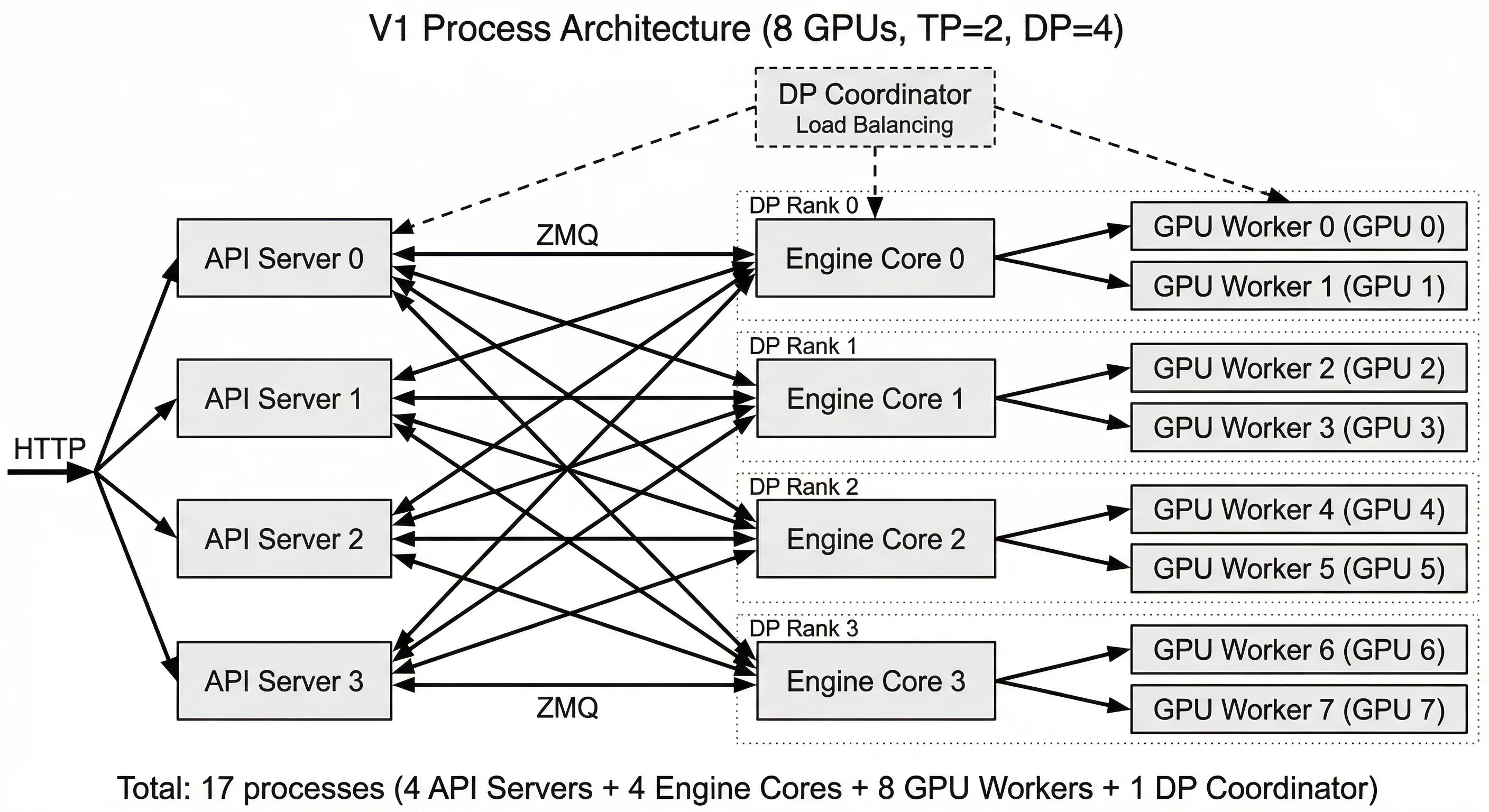

图源：vLLM 官方 Architecture Overview。图中 8 张 GPU 以 TP=2、DP=4 组织：每个 DP rank 有自己的 API server 与 EngineCore，两张 GPU 组成一个张量并行副本，另有 DP coordinator 做请求分发。由此可见，Scheduler 不是八卡共享的全局单例；每个 DP 副本分别维护排队与 KV 状态，协调层决定请求落到哪个副本。

张量并行层内的切分、all-reduce 与 Worker 执行已在 模型并行与 Worker 层 中展开。全景视角下要记住：控制消息必须在参与同一次 forward 的 rank 间一致，collective 调用顺序也必须一致；某个 rank 因条件分支少进一次 all-reduce，表现通常不是数值略偏，而是整个通信组挂起。

用一个混合批次贯穿完整调用链#

构造三个同时存在的请求，才能看出各层接口为何这样设计：

• R0：已有 1024 个 KV token，常规 decode，本轮需要 1 个新 token；
• R1：2000-token prompt，前 512 token 命中前缀缓存，受 token budget 限制，本轮 prefill 256 token；
• R2：已有 600 个 KV token，携带 3 个投机草稿 token，本轮做批量验证。

假设本轮 token budget 为 260。Scheduler 可以给 R0 分配 1，给 R2 分配 3，剩余 256 给 R1。于是：

1
query_start_loc = [0, 1, 257, 260]

源码阅读的断点、日志与最小实验#

源码阅读最好使用可复现的小模型与确定性采样。先固定 temperature=0，关闭投机、多模态、LoRA、结构化输出与远程 KV，只保留两个不同长度的文本请求。确认主干后，每次只打开一个特性。否则一次错误会同时穿过调度、metadata、Kernel 与输出四层。

1
vllm/
2
├── entrypoints/              # CLI、OpenAI API、离线入口
3
├── engine/                   # 部分公共引擎协议与兼容层
4
├── v1/
5
│   ├── engine/               # EngineCore、客户端、输出处理、IPC
6
│   ├── core/sched/           # Scheduler、队列、SchedulerOutput
7
│   ├── core/                 # KV 管理、block pool、cache 工具
8
│   ├── worker/               # Worker、GPUModelRunner、设备侧状态
9
│   ├── attention/            # backend、metadata、注意力实现接口
10
│   ├── sample/               # logits 处理、采样、logprobs
11
│   ├── spec_decode/          # 草稿、验证与接受
12
│   └── structured_output/    # grammar 编译与状态推进
13
├── model_executor/
14
│   ├── models/               # 模型结构与权重映射
15
│   └── layers/               # 并行线性层、量化层、MoE 等
16
└── distributed/              # 通信组与 collective

vLLM 部分的路线收束与下一站#

十五篇机制现在可以压成一条稳定主线：前端把用户语义收敛为 Core 请求；Scheduler 把长期状态编译成短期 SchedulerOutput；KVCacheManager 在执行前兑现内存；GPUModelRunner 把异构请求压成紧凑 tensor 与 metadata；Attention Backend 把公共语义翻译成 Kernel ABI；Sampler 和 update_from_output() 提交 token；OutputProcessor 最终履行流式文本与停止语义。

读懂 vLLM 不等于记住某个版本的类名和行号。真正可迁移的知识是边界：计划和状态分离、逻辑页和物理 tensor 分离、请求身份和 batch row 分离、token 停止与字符串停止分离、控制面和设备数据面分离。源码重构会移动函数，却很难取消这些约束。

至此，vLLM V1 的核心请求主干已经闭环。LoRA、KV Connector、平台插件、池化模型等专用分支仍可各自深入，但不再阻碍沿完整链路定位代码。下一篇进入 SGLang 前，会先发布框架总览：画清 Runtime、TokenizerManager、Scheduler、ModelWorker、RadixAttention 与前端 DSL 的职责边界，再以 vLLM 这张地图为基线比较两套系统在哪里采用了相同抽象，在哪里选择了不同的缓存与调度语义。
