vLLM 源码完全拆解（一）：整体架构与模块全景

系列引言：为什么要系统读推理框架源码#

大模型推理框架是连接模型权重与用户请求的关键基础设施。无论是 vLLM、SGLang、llama.cpp 还是 TensorRT-LLM，每个框架都有几十万行代码，背后沉淀了大量工程智慧——从 KV Cache 的内存管理到 GPU kernel 的调度策略，从连续批处理的调度算法到分布式推理的通信模式。

这个系列的目标是把四个主流推理框架的源码讲透。每一篇只深入一个模块或一个知识点，从整体架构出发，逐层拆解到关键代码。原则很明确：先讲清楚这个模块解决什么问题，再用伪代码梳理核心逻辑，最后才摘少量真实代码印证——目标是让读者读完能自己去看源码，而不是被几十万行代码吓退。

从 vLLM 起步是最自然的选择。vLLM 是目前社区生态最活跃、文档最完善的推理框架，它的 PagedAttention 已经成为推理服务的事实标准，它的架构设计深刻影响了后续的 SGLang、lmdeploy 等框架。读懂 vLLM，相当于掌握了推理框架领域的”通用语言”。本站在此之前已经覆盖了 vLLM 的几个核心技术——PagedAttention、连续批处理和 RadixAttention（前缀缓存），读者可以先参考这几篇建立基础概念：

• PagedAttention 完全拆解：操作系统分页思想如何拯救 LLM 推理的内存利用率
• 连续批处理完全拆解：Orca 的迭代级调度与选择性批处理
• RadixAttention 完全拆解：用前缀树自动复用 KV Cache

本篇是 vLLM 子系列的第一篇：先不深入任何一行代码，而是把整个架构的全景图画出来——vLLM 分了哪几层、每层有哪些核心模块、数据如何在模块之间流动。读完这篇，读者应该能说出 vLLM 的完整模块地图，知道从哪里入手阅读源码。

vLLM 的历史与定位#

vLLM 源自 UC Berkeley Sky Computing Lab，由 Woosuk Kwon 和 Zhuohan Li 等人于 2023 年发表在操作系统顶会 SOSP 上。论文标题是 Efficient Memory Management for Large Language Model Serving with PagedAttention，核心贡献是把操作系统中的虚拟内存与分页思想引入 LLM 的 KV Cache 管理，提出了 PagedAttention 算法和基于它的 vLLM 推理引擎。

在 vLLM 出现之前，LLM 推理服务面临一个核心困境：KV Cache 的内存浪费严重。传统的推理系统（如 FasterTransformer、Orca）为每个请求预分配一整块连续内存来存放 KV Cache，最大长度按 2048 token 来预留。但实际请求的长度远短于此，导致内部碎片严重——论文实测数据显示，传统系统中有效利用的 KV Cache 内存仅占 20.4% 到 38.2%。

vLLM 的解决方案简洁而深刻：把 KV Cache 切成固定大小的”块”（block），就像操作系统把内存切成页（page）。每个请求的 KV Cache 不再需要一块连续内存，而是由多个不连续的小块组成，通过一张”块表”来维护逻辑块到物理块的映射。这套机制把 KV Cache 的利用率从 20% 推到了接近 100%，同等延迟下吞吐最高提升了 2-4 倍。

论文发表后，vLLM 迅速成为 LLM 推理的事实标准。截至 2026 年，GitHub 上已有超过 40k stars，被 OpenAI、Anthropic、DeepSeek 等主流 AI 公司广泛采用。它的设计理念（分块 KV Cache、连续批处理、集中式调度）深刻影响了后续几乎所有推理框架。

vLLM 整体架构：四层结构#

如果把 vLLM 的代码按职责边界来划分，可以清晰地分为四个层次。从用户请求进入到 GPU 执行完成，数据依次流经：

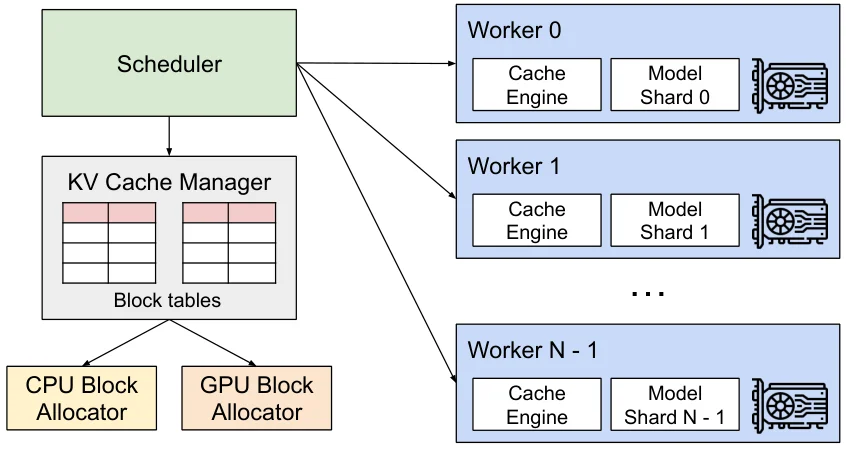

上图来自 vLLM 论文（SOSP 2023）Figure 4，展示了 vLLM 的集中式调度器与分布式 GPU Worker 的协作关系。中央调度器负责协调 KV Cache 管理器和 GPU Worker 的执行。

第一层：入口层（Entrypoints）。这一层直接面向用户，提供了三种交互方式：Python API（LLM 类用于离线批量推理）、异步服务端（AsyncLLM 类用于在线服务）、以及 OpenAI 兼容的 REST API 服务端。入口层的职责很纯粹——接收用户请求、校验参数、将其转发给引擎层。

第二层：引擎层（Engine）。这是 vLLM 的大脑。LLMEngine（以及异步版本 AsyncLLMEngine）负责整个推理生命周期的编排：接收新请求、管理每个请求的状态（Sequence 和 SequenceGroup）、在每个迭代步中决策哪些请求参与本轮计算（调度）、管理 KV Cache 的分配与回收（块管理）、以及将准备好的输入分发给执行层。引擎层还负责处理抢占（当 GPU 内存不足时，将部分请求的 KV Cache 换出到 CPU 内存或直接丢弃并重新计算）。

第三层：执行层（Executor/Worker）。这一层是真正运行模型的地方。GPUWorker 负责管理单个 GPU 上的模型权重、KV Cache 显存和执行模型前向计算。在单 GPU 场景下，只启动一个 Worker；在多 GPU 场景下，按张量并行（tensor parallelism）或流水线并行（pipeline parallelism）的方式启动多个 Worker，每个 Worker 持有模型的一个分片。ModelRunner 是 Worker 内部的核心组件，封装了模型的实际执行逻辑——加载模型权重、准备输入张量、调用各层的 forward 函数。

第四层：Kernel 层。模型执行中最关键的几个算子（PagedAttention、融合的 KV Cache 写入、块拷贝等）由自定义 CUDA kernel 实现，不依赖 PyTorch 的默认实现。这是 vLLM 能实现高性能的基础。

这四层之间通过清晰的接口通信。入口层调用引擎层的 add_request() 和 step()；引擎层在每个 step 中产出调度结果，通过控制消息发送给所有 Worker；Worker 完成模型前向计算后，将采样出的新 token 返回给引擎层；引擎层再将这些 token 追加到对应请求的 Sequence 对象中，开始下一轮循环。

入口层：三种姿态接入用户请求#

vLLM 提供了三种不同姿态的入口，对应不同的使用场景。

1
from vllm import LLM, SamplingParams
2

3
llm = LLM(model="meta-llama/Llama-3.1-8B-Instruct")
4
outputs = llm.generate(prompts, sampling_params)

1
async_llm = AsyncLLM(model="meta-llama/Llama-3.1-8B-Instruct")
2
async for output in async_llm.generate(prompt, sampling_params, request_id):
3
    ...

1
curl http://localhost:8000/v1/chat/completions \
2
  -H "Content-Type: application/json" \
3
  -d '{"model": "meta-llama/Llama-3.1-8B-Instruct", "messages": [...]}'

引擎核心：LLMEngine 的调度循环#

LLMEngine 是整个 vLLM 的绝对核心。如果只允许读一个文件来理解 vLLM，那就读 llm_engine.py。下面是引擎在每个 step 中所做的事情，用伪代码描述：

1
def step():
2
    # 1. 调度：从等待队列中选择一批请求
3
    scheduler_output = scheduler.schedule()
4

5
    # 2. 准备输入：根据调度结果构建输入张量
6
    #    - 拼接所有选中请求的输入 token
7
    #    - 为每个请求准备 block table（逻辑块 → 物理块映射）
8
    model_input = prepare_model_input(scheduler_output)
9

10
    # 3. 执行：调用 GPU Worker 做模型前向
11
    output = executor.execute_model(model_input)
12

13
    # 4. 采样：对每个请求的输出 logits 采样新 token
14
    sampled_tokens = sample(output.logits, sampling_params)
15

16
    # 5. 更新状态：将新 token 追加到对应 Sequence
17
    #    - 新 token 写入 KV Cache（通过 PagedAttention kernel）
18
    #    - 检查是否遇到 eos 或达到 max_tokens
19
    #    - 完成或超限的请求移出活跃队列
20
    update_sequences(sampled_tokens)

这个循环的每一步都值得单独深入讲解——调度器的决策策略、KV Cache 的块分配与回收、模型输入的数据准备方式——后续文章会逐一拆解。本篇先聚焦于架构全景，理解”谁在什么时候做什么”。

调度器：连续批处理与抢占#

vLLM 的调度器实现了迭代级连续批处理（iteration-level continuous batching）。这一机制本站已有专文详解（连续批处理完全拆解），这里从源码架构的角度概括其要点。

传统请求级批处理的问题在于：一批请求必须等所有请求都完成才能开始处理下一批，导致先完成的请求占着内存空等，后来的请求排队干等。连续批处理的解决方案是：在每个迭代步结束时，已完成（遇到 eos 或达到 max_tokens）的请求立即移出 batch，新到达的请求立即加入。batch 的成员”随来随走”，GPU 的利用率始终维持在高位。

在 vLLM 的代码中，这一步对应 Scheduler.schedule() 方法。它按 FCFS（先到先服务）的顺序从 waiting 队列中取出请求，尝试为每个新请求分配一个物理 KV block（用于 prefilling 阶段）。如果有空闲 block 就接纳新请求，没有就拒绝或触发抢占。

抢占是调度器最复杂的部分。当 GPU 的物理 block 全部用尽而又有新请求需要 KV 存储空间时，vLLM 面临两个选择：

Swap（换出）：将某个低优先级请求的全部 KV block 拷贝到 CPU 内存，释放 GPU block 给新请求。被换出的请求暂停生成，等待 GPU 有空闲 block 后再换入继续。vLLM 实现了一个与 GPU block allocator 对称的 CPU block allocator，swap 操作的带宽受限于 PCIe/NVLink。

Recompute（重计算）：直接丢弃被抢占请求的 KV Cache，等 GPU 有空闲时将该请求的 prompt 与已生成的 token 拼接在一起，重新跑一次 prefill 来重建 KV Cache。这比原始 prefill 更快，因为可以把已生成的 token 与新 prompt 一起做并行计算。

调度器根据 “swap 速度 vs 重计算速度” 的比较来选择合适的抢占策略——论文的消融实验表明，当模型较小、GPU 计算能力强时，recompute 往往更划算；当模型较大、PCIe 带宽充裕时，swap 更合适。

KV Cache 管理：PagedAttention 与块管理器#

这是 vLLM 最核心的创新。本站已有 PagedAttention 完全拆解 一文详细讲解了算法原理，本篇从架构层面补充块管理器在整个引擎中的角色。

块管理器的数据结构#

块管理器维护了两层映射，与操作系统的虚拟内存几乎同构：

逻辑块（Logical Block）：每个 Sequence 看到的 KV Cache 地址空间。逻辑块按位置从 0 开始编号，第 j 个逻辑块存储 token 位置 (j-1)B+1 到 jB 的 KV 向量（B 是块大小，通常为 16）。

物理块（Physical Block）：GPU 显存中的实际存储位置。GPU 启动时，块引擎（block engine）在显存中预分配一大块连续空间，将其均匀划分为固定大小的物理块，编号 0, 1, 2, …。

块表（Block Table）：每个 Sequence 维护一个映射表 block_table[i] = physical_block_id，表示该 Sequence 的第 i 个逻辑块存储在哪个物理块中。块表的条目还记录了该逻辑块中已填充的 token 数量。

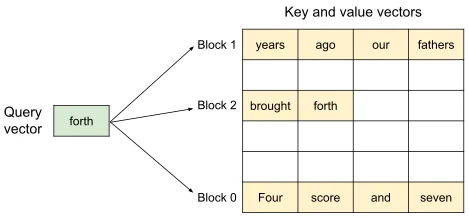

图来自 vLLM 论文 Figure 5：PagedAttention 中 Query 向量依次与三个非连续物理块中的 Key 向量做内积，再与 Value 向量加权求和。

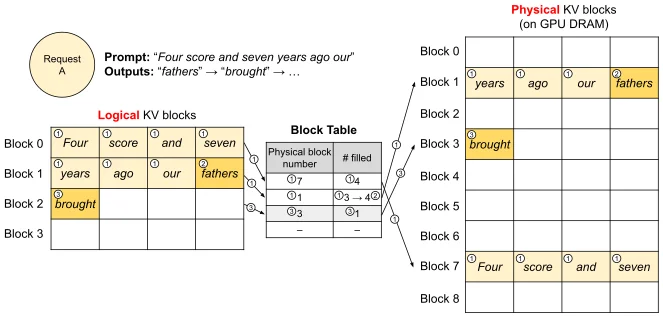

图来自 vLLM 论文 Figure 6：三步解码过程中的块表翻译。第一步 prefill 时分配物理块 7 和 1；第二步逻辑块 1 的最后一个空位被填入新 token 的 KV；第三步逻辑块 1 满后分配新的物理块 3。

写时复制与内存共享#

vLLM 的 KV Cache 共享机制直接受益于块这一抽象。在并行采样场景中，多个输出 Sequence 共享同一个 prompt，它们的 prompt 部分的逻辑块可以映射到相同的物理块：

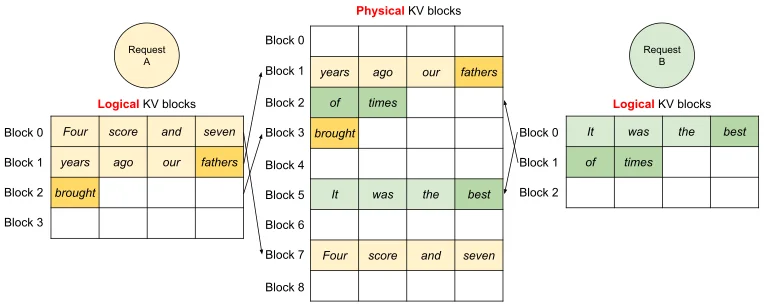

图来自 vLLM 论文 Figure 7：两个请求的 KV Cache 共享同一片物理块空间，逻辑块不连续排列但物理块被高效利用。

当两个共享者中有一个需要修改共享块的内容时（比如在并行采样中，两个序列的不同输出 token 要写入同一个逻辑块的最后几个空位），vLLM 采用写时复制（copy-on-write）：先将该物理块的内容拷贝到一个新分配的物理块，将修改者的 block table 指向新块，然后在新块上修改。这个过程在块级进行——一次最多拷贝一个块的数据（通常只有几十 KB），开销远小于拷贝整个序列的 KV Cache。

模型执行层：Worker 与 ModelRunner#

当引擎层完成了调度、准备好了输入数据（token IDs 和 block table），下一步就是真正让模型跑起来。这一步由执行层完成。

分布式执行#

当模型参数超过单 GPU 显存容量时，vLLM 通过张量模型并行将模型分片到多张 GPU 上。具体策略沿用了 Megatron-LM 的 SPMD（Single Program Multiple Data）范式：

• 每个 GPU Worker 持有模型的一个分片（例如按 attention head 切割，GPU 0 持有 head 0-7，GPU 1 持有 head 8-15）。
• 所有 GPU Worker 处理相同的输入 token，各自执行自己分片上的计算。
• 在 attention 层结束后、MLP 层开始前，各 GPU 通过 NCCL all-reduce 同步中间结果。

值得注意的是，即使模型参数被分片到多张 GPU 上，每个 GPU 仍然需要存储完整序列的 KV Cache（只是存储自己负责的那部分 attention head 的 K/V）。因此，块管理器对物理块的管理是跨 GPU 一致的：引擎中的中央调度器维护一份统一的 block table，所有 GPU Worker 共享同一套逻辑块到物理块的映射。

在分布式执行的每个 step 中，中央调度器将包含（token IDs + block table）的控制消息广播给所有 GPU Worker。各 Worker 在自己的物理块副本上执行相同的 PagedAttention 操作。Worker 之间不需要就内存管理进行任何同步——它们从调度器那里一次性获得所有需要的信息——这极大地简化了分布式场景下的 KV Cache 管理。

vLLM v1：2025 年的架构重构#

vLLM 在 2025 年发布了一次重大架构重构，称为 “vLLM v1”（代码位于 vllm/v1/ 目录）。v1 保留 v0 的核心思想（PagedAttention、连续批处理、块管理），但在几个关键维度上做了根本性的重新设计。

v1 架构的第一个核心变化是结构化输出接口。v0 中引擎层与执行层之间的通信依赖大量隐式的状态共享（Worker 直接访问引擎的某些数据结构），导致代码耦合度高、并行扩展困难。v1 引入了严格的结构化输出对象——引擎核心（EngineCore）产出的调度结果是一个明确的数据类，Worker 接收这个对象来驱动执行，Worker 返回的模型输出也是一个明确的数据类——通信协议完全由这些数据类的字段定义。

第二个核心变化是引擎核心的重构。v0 的 LLMEngine 混合了调度、状态管理和 I/O 处理。v1 将这些职责拆分为独立的模块：EngineCore 只负责调度与 KV Cache 管理，输入/输出处理由 Processor 负责，两者之间通过结构化的队列通信。具体来说：

• EngineCore：处理调度、块分配、模型执行。它的输出是一组 EngineCoreOutput，包含新生成的 token 及其元数据。
• Processor：处理输入 tokenization、输出 detokenization、流式响应组装。它将外部世界的”字符串请求”翻译为核心能理解的”token 请求”，反之亦然。
• KVCacheManager（v1 版本的块管理器）：提供了更精细的 KV Cache 管理接口，支持 prefix caching 的自动协商（不再需要外部手动指定前缀映射）。
• Scheduler（v1 版本）：优化了调度策略，更精细地权衡 prefill 请求（计算密集）和 decode 请求（内存密集）的混合比例，提升 GPU 利用率。

v1 的第三个核心变化是异步流水线化。v0 中引擎的 step 是串行的——调度、输入准备、模型执行、采样按顺序执行。v1 允许下一轮的调度与当前轮的模型执行重叠进行（在 AsyncLLM 的事件循环中），减少了 CPU 端的空闲等待。

要理解 vLLM 的当前状态和发展方向，v0 和 v1 都需要读。v0 的代码经过两年多的打磨，逻辑清晰、社区资料丰富，适合入门学习；v1 则是 vLLM 的未来方向，代表了更高性能、更可扩展的架构设计。本系列后续在讲具体模块时，会同时覆盖 v0 和 v1 两套实现，并在关键设计决策处做横向对比。

源码阅读路线图#

基于以上架构全景，推荐以下渐进式阅读路径：

小结#

vLLM 的架构之所以能在短短两年内成为推理框架的事实标准，关键在于它找到了正确的抽象层级。把 KV Cache 抽象为”块”——这个看似简单的决定，释放出了巨大的设计空间：内存利用率接近 100%、写时复制共享、前缀缓存、抢占换出——所有这些高级特性都自然而然地”长”在了块这个抽象之上，不需要额外的框架级补丁。

本文建立了 vLLM 的四层架构全景图：入口层做请求适配，引擎层做调度编排，执行层做模型计算，Kernel 层做极致优化。每一层都有清晰的职责边界和标准化的通信接口，这种分层不是说出来的，是真正写进代码里的。

下一篇将深入 LLMEngine.step() 的核心循环，逐行解读引擎在每个迭代步中做了什么决策、如何准备数据、如何消费模型输出——从”架构是什么”进入”代码怎么写”。
