SGLang 源码完全拆解（一）：整体架构、进程拓扑与请求数据流

为什么先画地图，再追函数#

SGLang 的生产运行时并不是一个“收到 prompt，调用一次 model.forward()，返回 token”的大类。一次在线生成会跨过 HTTP 协议层、模板与分词层、进程间消息、调度器、KV Cache 管理、模型执行器、采样器和增量解码器。它们又被分散在 entrypoints/、managers/、model_executor/、mem_cache/、layers/ 等目录中。如果从某个长文件第一行顺读，最容易发生两件事：一是把相邻代码误认为同一层职责，二是钻进某个优化分支后失去请求主线。

因此，SGLang 源码系列的第一篇只回答四个问题：

1. 外部请求在每一层变成什么对象；
2. 哪个组件拥有请求、批次、KV 页和文本的权威状态；
3. 哪些边界是函数调用，哪些边界必须经过进程间通信；
4. 第一次读源码时应该沿哪条主干走，哪些高级分支先暂时关闭。

这不是功能清单。功能清单会把 RadixAttention、连续批处理、张量并行、CUDA Graph、投机解码、PD 分离平铺成一排名词；源码地图必须说明这些功能分别挂在主干的哪个位置，以及为什么不能放到别的位置。

SGLang 由 LMSYS 团队在 2023 年 12 月首先以论文《SGLang: Efficient Execution of Structured Language Model Programs》公开，后续版本发表于 NeurIPS 2024。最初系统由嵌入 Python 的前端语言和 SGLang Runtime 两部分组成，运行时的代表性机制是 RadixAttention 与压缩有限状态机。今天的仓库已经扩展为面向生产服务的推理框架，但“前端表达请求，运行时把请求编译成可高效执行的批次”这条主线没有变。

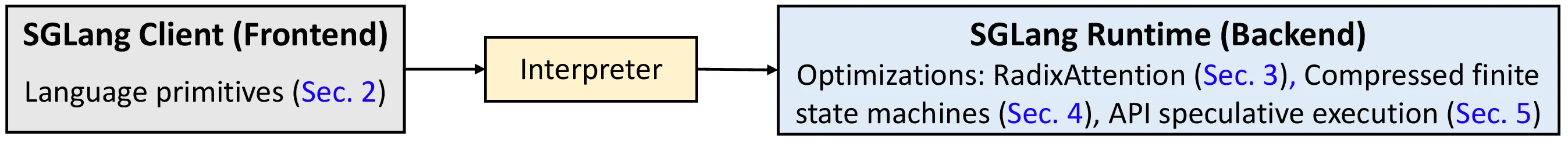

图源：SGLang 论文 Figure 1。这张图描述的是系统的原始抽象，而不是当前服务进程图：左边的语言前端负责表达生成程序，右边的运行时负责 KV 复用、结构化生成等优化。阅读当前源码时，需要把右侧“Runtime”继续展开成 Scheduler、TP Worker、ModelRunner、缓存池与注意力后端。

SGLang 解决的不是一次前向，而是一条在线服务流水线#

Transformer 推理看似只有两个阶段：prefill 处理整段输入，decode 每轮追加一个或多个 token。框架真正困难的地方不是公式，而是许多生命周期不同的状态必须同时正确推进：

• HTTP 连接可能随时断开，但 GPU 上的请求不能继续占用显存；
• 不同长度的请求共享一个连续批次，完成的请求要退出，新请求要立刻加入；
• prompt 的一部分可能已经命中 Radix Cache，未命中的后缀才需要 prefill；
• GPU Kernel 只接受张量、长度和页索引，不认识聊天消息、stop string 或 SSE；
• token 已经采样出来，不代表字符已经可以安全输出，BPE 合并、UTF-8 边界和停止串都可能跨 token；
• 多张 GPU 各持有一部分权重，但必须对同一批请求执行相同的控制流。

把这些约束压成一条主线，可以得到当前默认单副本、单 Tokenizer、张量并行部署的逻辑拓扑：

1
Client
2
  │ HTTP / OpenAI-compatible request
3
  ▼
4
HTTP Server + TemplateManager
5
  │ GenerateReqInput
6
  ▼
7
TokenizerManager                         主进程
8
  │ TokenizedGenerateReqInput            ZMQ PUSH/PULL
9
  ▼
10
Scheduler ── ScheduleBatch ── TpModelWorker ── ModelRunner
11
  │             │                │               │
12
  │             │                └─ sampling     └─ model / attention / KV tensor
13
  │             └─ RadixCache + memory pools
14
  │ BatchTokenIDOutput                   Scheduler 子进程（每个 TP rank 一份）
15
  ▼
16
DetokenizerManager                       独立子进程
17
  │ BatchStrOutput                       ZMQ PUSH/PULL
18
  ▼
19
TokenizerManager
20
  │ JSON or SSE delta
21
  ▼
22
Client

图里有两类箭头。组件内部的实线可以是普通 Python 调用，例如 Scheduler 调用本进程里的 TpModelWorker.forward_batch_generation()；跨进程边界则通过 ZeroMQ 传输消息对象。区分两者非常重要：函数调用可以共享 Python 对象引用，ZMQ 两端只能共享序列化后的事实。跨进程之后，接收方必须重新建立自己的状态，不能指望修改发送方的对象。

为什么不把所有步骤塞进一个进程？因为在线服务不是单一串行任务。Tokenize 和 detokenize 都会消耗 CPU，调度器必须及时准备下一轮批次，GPU 前向又在独立 stream 上运行。如果它们争夺同一个 Python 解释器和事件循环，字符串处理或网络背压就可能让 GPU 等待。SGLang 把首尾文本处理与中间调度执行拆开，使请求接入、GPU 推进、输出解码能够形成流水。

这里也要避免另一个误解：TpModelWorker 并不必然是“额外的 Worker 进程”。在默认路径中，每个 Scheduler rank 在自己的进程里构造一个 TpModelWorker，后者再持有 ModelRunner。Worker 表示设备执行职责，不等于它总有独立操作系统进程。进程边界要从启动代码和 IPC socket 判断，不能只看类名。

仓库与包结构：先找到真正的运行时主干#

当前仓库同时包含语言前端、服务运行时、Kernel、测试、基准和多种派生运行时。第一次阅读应该先锁定 python/sglang/srt/；srt 即 SGLang Runtime。与一条文本生成请求直接相关的目录可以压缩成下表：

managers/scheduler.py、schedule_batch.py 和 tokenizer_manager.py 都是数千行文件。长并不意味着应该从头读到尾。一个更稳定的方法是先找状态边界，再找主循环：

1
外部请求对象
2
  GenerateReqInput
3
      ↓ tokenize
4
跨进程输入对象
5
  TokenizedGenerateReqInput
6
      ↓ Scheduler.handle_generate_request
7
长期请求状态
8
  Req
9
      ↓ get_next_batch_to_run
10
本轮调度状态
11
  ScheduleBatch
12
      ↓ ForwardBatch.init_new
13
设备执行描述
14
  ForwardBatch
15
      ↓ ModelRunner.forward + sample
16
批量 token 结果
17
  GenerationBatchResult / BatchTokenIDOutput
18
      ↓ incremental decode
19
用户可见文本
20
  BatchStrOutput

这些对象不是同一份请求不断加字段。它们分别服务于协议、长期调度、本轮执行和输出流。把它们拆开有两个好处：一是 GPU 执行层不必携带 HTTP 和字符串状态；二是 Scheduler 可以在很多轮前向之间保留 Req，但每轮只生成一个紧凑的 ScheduleBatch。

论文中的语言前端会把多个 gen、fork 和变量依赖组成数据流。它解释了为什么 SGLang 从一开始就关心“多个生成调用之间”的共享，而不只关心单次 completion。

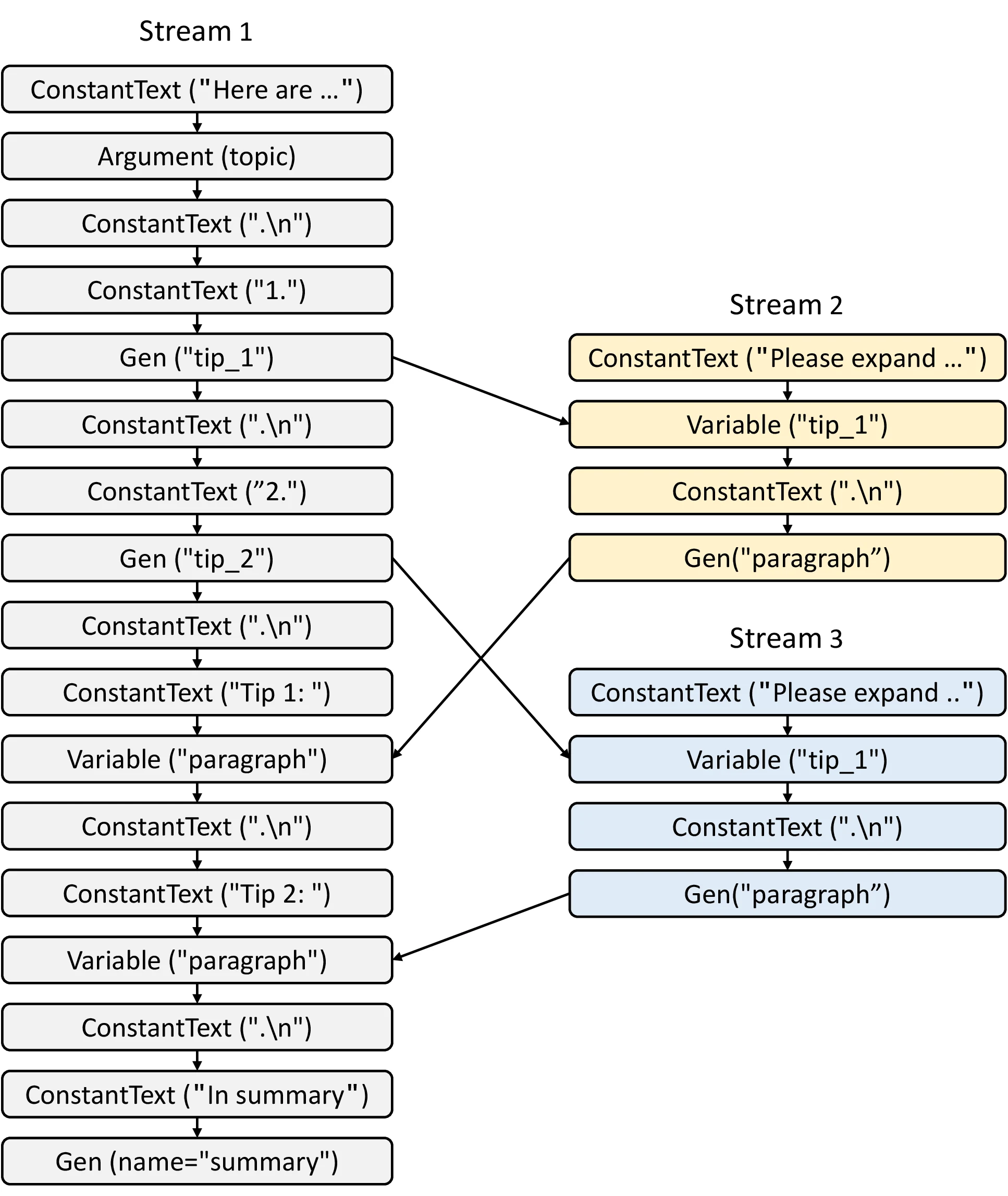

图源：SGLang 论文 Figure 14。三条 stream 之间既有数据依赖，也会产生共享前缀。当前 OpenAI 兼容服务即使不直接暴露早期 DSL，这类结构仍广泛存在于多轮对话、并行采样、Agent 分支和共享系统提示词中，因而会继续影响缓存与调度设计。

一次请求穿过哪些进程#

以 sglang serve --model-path ... 的常规文本生成服务为起点，launch_server() 会先创建运行时子进程，再启动 HTTP 服务。当前源码在函数注释中明确给出三组件引擎：TokenizerManager 负责分词和请求入口，Scheduler 子进程负责排队、批处理和前向，DetokenizerManager 子进程负责把 token ID 还原为文本；HTTP Server、Engine 与单 TokenizerManager 位于主进程，组件间通过 ZMQ IPC 通信。

单 GPU 时，可以先把它理解成三个操作系统进程：

张量并行度大于 1 时，不能把“Scheduler 进程”仍想成只有一份。每个 TP rank 都需要执行对应权重分片的前向，也必须以一致顺序进入 NCCL 集合通信。rank 0 接收入口请求并把控制消息同步给其他 rank，各 rank 对等推进调度和执行；只有负责输出的 rank 把采样结果送向 Detokenizer。这个布局的核心不变量是：所有 TP rank 对本轮 batch 的形状和请求顺序达成一致，否则某个 rank 进入 all-reduce 而另一个 rank 走到别的分支，服务就会死锁。

多 Tokenizer、多数据并行副本、流水线并行、专家并行以及 prefill/decode 分离会在这张图上增加路由器、更多 Scheduler rank 或 KV 传输通道，但不会推翻主干。第一次阅读应从单 Tokenizer、dp_size=1、pp_size=1、无投机解码开始。源码中的高级分支并不是噪声，而是后续文章的主题；在第一遍同时展开它们，只会让主循环失焦。

ZMQ 在这里主要承担控制消息，而不是把模型张量在 Python 进程间来回搬运。典型方向是：

1
TokenizerManager --PUSH--> Scheduler
2
Scheduler        --PUSH--> DetokenizerManager
3
Detokenizer      --PUSH--> TokenizerManager

PUSH/PULL 是单向队列语义。请求从入口向执行流动，token 结果从执行向文本流动，最终回到入口处等待的异步生成器。管理操作如 flush cache、更新权重和 profile 还会使用独立通信器；它们不是普通生成数据流，不应混进第一条调用链。

前端入口：OpenAI API 如何变成内部请求#

HTTP 层首先解决的是协议问题，而不是模型问题。/v1/chat/completions 接收 messages、tools、stream、temperature 等 OpenAI 风格字段；原生 /generate 更接近 SGLang 的内部生成参数。两条入口最终都要形成统一的 GenerateReqInput，再交给 TokenizerManager.generate_request()。

chat 请求比 completion 多一层模板转换。messages 是角色化结构，模型真正接收的是 token 序列；TemplateManager 根据模型聊天模板把 system、user、assistant 与工具描述拼成文本或模板化输入。这个步骤必须位于 Scheduler 之前，因为 GPU 调度只能按照 token 数预算资源，不可能按照“有三条 message”估算 KV 占用。

OpenAI 兼容层还负责把内部输出翻译回协议字段，例如 choices、delta、finish_reason 和 usage。反过来，Scheduler 不应该知道 SSE 的 [DONE] 标记。二者职责边界可以写成：

1
协议层：用户说了什么、希望怎样返回
2
运行时：有多少 token、这一轮算哪些 token、占哪些 KV 页

流式返回尤其能说明为什么入口层必须保留状态。HTTP handler 并不是调用一次同步 generate() 后等待完整字符串，而是异步迭代 TokenizerManager.generate_request() 产生的片段，把每个片段包装成 SSE。若客户端断开，入口层还要发出 abort，让 Scheduler 从 waiting queue 或 running batch 中删除请求并释放 KV。只停止网络发送而不反向取消，会留下“无人消费但仍在烧 GPU”的幽灵请求。

第一次跟代码可以从以下三个点开始：

1. srt/entrypoints/http_server.py 中 /generate 或 OpenAI chat handler，观察协议对象如何构造；
2. srt/entrypoints/engine.py 的 _launch_subprocesses()，确认各进程和 IPC 名称从哪里产生；
3. TokenizerManager.generate_request()，从统一入口离开协议层。

不要一开始追完所有 endpoint。embedding、score、rerank 与生成共享进程骨架，但输出类型和模型前向不同；先把自回归生成主线走通，更容易识别后来出现的分支。

TokenizerManager：CPU 侧的入口总管#

TokenizerManager 的类注释只说“负责 tokenization”，真实职责远不止一次 tokenizer.encode()。它至少维护四类状态：

• tokenizer 与多模态 processor，用来把文本或图像占位信息变成模型输入；
• rid_to_state，把 request ID 映射到等待响应的 ReqState；
• 发往 Scheduler、接收 Detokenizer 结果的 socket；
• LoRA、权重更新、PD 分离、指标与管理 RPC 等控制状态。

核心方法 generate_request() 的稳定骨架可以精简为：

1
async def generate_request(obj, http_request=None):
2
    obj.normalize_batch_and_arguments()
3
    init_request_state(obj, http_request)
4

5
    async with model_update_lock.reader_lock:
6
        resolve_lora(obj)
7
        tokenized_obj = await tokenize_one_request(obj)
8
        await send_one_request(tokenized_obj)
9

10
        async for response in wait_one_response(obj, http_request):
11
            yield response

这不是源码逐字复制，而是保留控制顺序的伪代码。顺序背后有三个设计理由。

第一，先规范化批量参数，再创建状态。单请求和批请求在外部可以共用一个接口，但每个子请求仍要有独立 request ID 和完成状态，否则某个样本提前 EOS 时无法单独结束。

第二，分词后才把消息发给 Scheduler。Scheduler 接收的是 TokenizedGenerateReqInput，需要直接看到 input_ids、采样参数、LoRA 身份、多模态输入描述等运行时事实；它不应该再次解释 HTTP 文本。

第三，发送和等待是解耦的。_send_one_request() 只把请求推进执行流水线，_wait_one_response() 从 ReqState 的异步通道持续取结果。这样，一个主进程事件循环可以同时挂起很多 HTTP 请求，而不需要为每个请求占一条阻塞线程。

请求的身份在这里第一次成为系统主键。文本内容不能当主键：两个用户可以提交完全相同的 prompt，却有不同的采样参数、取消时机和流式连接。RadixAttention 可以让二者共享 KV 前缀，但请求生命周期仍必须由不同的 rid 管理。缓存身份与请求身份是两套键，混为一谈会导致取消、输出归属和统计全都出错。

TokenizerManager 还要处理“请求未成功送达 Scheduler”的异常窗口。它在入口就创建 rid_to_state；若分词、长度校验或 LoRA 解析提前失败，必须删除尚未投递的状态。若请求已经投递而后续 HTTP 侧出错，则应发送 abort 让 Scheduler 清理。这个细节说明，在线系统的资源释放不是一个 finally: del state 就能覆盖：跨进程之后，资源所有者已经改变，清理消息也必须跨过同一边界。

Scheduler：把请求、缓存与 GPU 批次放进同一个决策循环#

Scheduler 是整条运行时的控制中心。它不是简单的“按先来后到凑 batch”，而是同时拥有请求状态机、显存容量账本、前缀缓存、调度策略和 GPU 提交时序。当前类的注释是“管理一个 tensor-parallel GPU worker 的调度器”，这句话揭示了它的边界：Scheduler 决定执行什么，TP Worker 决定怎样在设备上执行。

初始化完成后，最值得先观察的长期状态是：

1
self.waiting_queue       # 已到达、尚未进入可持续 decode 的请求
2
self.running_batch       # 已完成 prefill、正在逐步 decode 的请求
3
self.last_batch          # 上一轮提交的批次，overlap 路径需要它提交结果
4
self.tree_cache          # 前缀缓存与请求缓存句柄
5
self.req_to_token_pool   # request slot -> token 对应的 KV 位置
6
self.token_to_kv_pool_allocator  # KV 物理页/槽位分配器

这里存在三个容易混淆的层次。

第一，Req 是长期请求。它保存 prompt、已生成 token、前缀命中长度、采样参数、停止条件、缓存节点以及完成原因。一条请求会跨越许多次 Scheduler 迭代。

第二，ScheduleBatch 是本轮批次。它描述这一轮要执行的请求集合、forward mode、每个请求要扩展的 token 数、request pool 索引、KV 位置和采样信息。下一轮即使还是同一批请求，也会生成或更新不同的本轮状态。

第三，memory pool 是物理资源账本。req_to_token_pool 提供“请求的逻辑 token 位置映射到哪个 KV 位置”的二维关系；token_to_kv_pool_allocator 管理这些 KV 位置背后的设备存储。Radix tree 保存的是可共享前缀到 KV 位置的索引关系，而不是再复制一份 K/V tensor。

1
while not gracefully_exit:
2
    ingest_requests()
3

4
    plan = get_next_batch_to_run(
5
        running_batch=running_batch,
6
        last_batch=last_batch,
7
    )
8
    running_batch = plan.running_batch
9
    batch = plan.batch_to_run
10

11
    if batch:
12
        result = run_batch(batch)
13
        process_batch_result(batch, result)
14
    else:
15
        on_idle()
16

17
    last_batch = batch

1
时间 ─────────────────────────────────────────>
2
GPU:   [ forward t ] [ forward t+1 ] [ forward t+2 ]
3
CPU:       [result t-1 + schedule t+1]
4
                       [result t + schedule t+2]

Radix Cache 为什么属于 Scheduler，而不是 Attention Kernel#

新请求入队后，Scheduler 会对 token 序列做最长前缀匹配。命中的 KV 位置直接成为请求已有状态，未命中的后缀才进入 extend。请求完成后，其 KV 不必立刻清零；可复用部分留在 radix tree 中，内存紧张时再按策略驱逐。

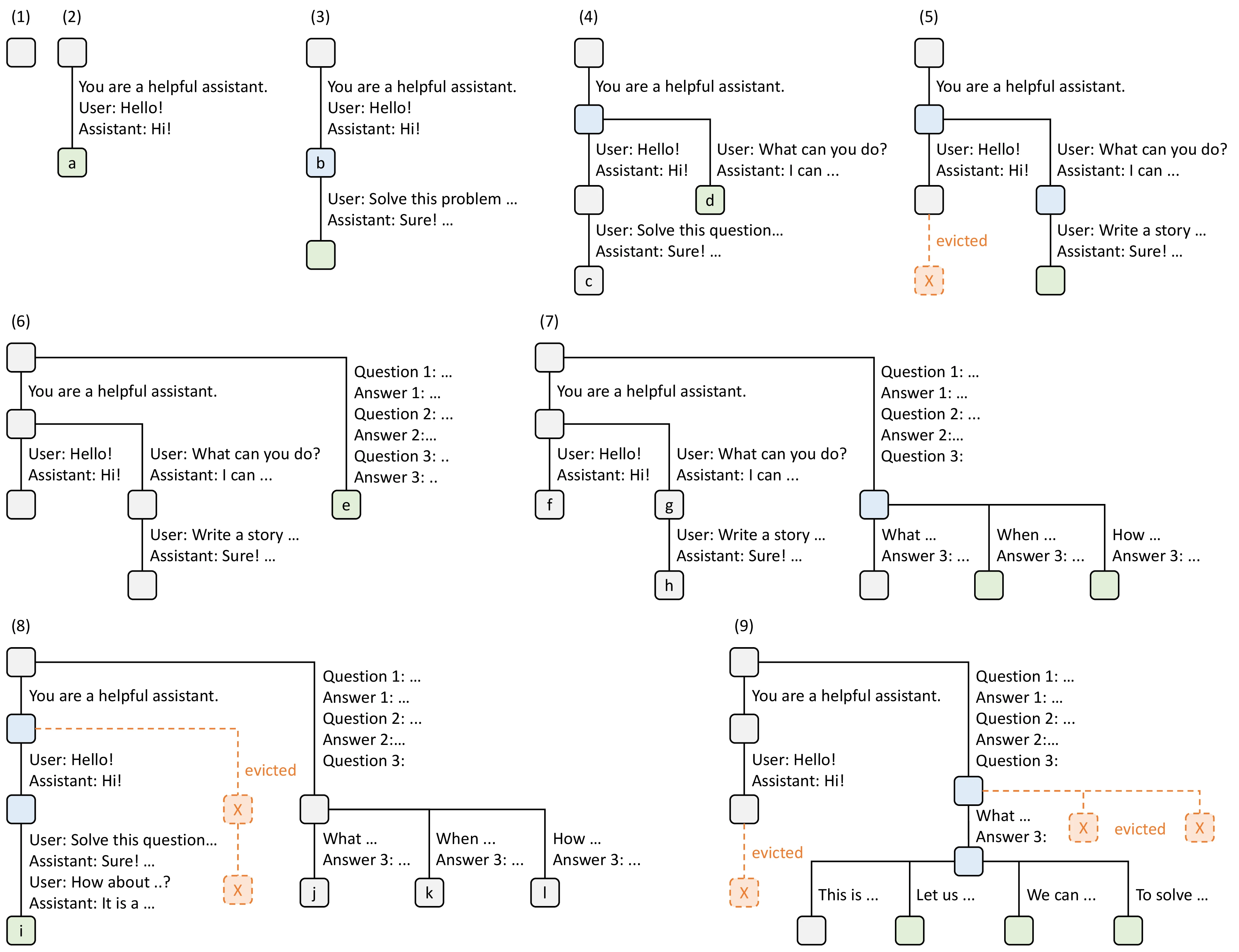

图源：SGLang 论文 Figure 3。方框节点承载 token 片段与 KV 位置，分叉表达公共前缀，橙色虚线表示驱逐。树在 CPU 侧维护索引，K/V tensor 留在设备内存池；Attention Kernel 只按上游给出的地址取数。

这解释了缓存为什么放在 Scheduler 侧：是否命中、是否锁定节点、为新后缀分配多少页、内存不足时驱逐谁，都会改变可调度批次。若把决策藏进 Kernel，Scheduler 在 launch 前就无法知道资源是否足够。RadixAttention 的完整匹配、节点分裂、引用计数与 LRU 机制可参考站内的 RadixAttention 完全拆解；本篇只保留它与调度主循环的接口位置。

ModelWorker 与 ModelRunner：执行边界在哪里#

Scheduler 选出 ScheduleBatch 后，run_batch() 不直接调用某个模型类，而是把任务交给 TpModelWorker。这层适配看起来多余，实际上隔离了三类变化：调度批次怎样变成设备批次、多种生成算法怎样组织前向、分布式 rank 怎样返回结果。

关键转换发生在 ForwardBatch.init_new()：

1
ScheduleBatch
2
  - Python Req 列表
3
  - 调度与缓存状态
4
  - extend/decode 模式
5
            │
6
            ▼
7
ForwardBatch
8
  - input_ids / positions
9
  - batch size / sequence lengths
10
  - KV locations / page metadata
11
  - sampling metadata
12
  - multimodal or speculative metadata

ForwardBatch 是模型执行契约。模型层不应遍历 Scheduler 的 waiting queue，也不应自行向 radix tree 申请节点；它接收已经决定好的 token、位置和内存映射。这个窄接口使同一个调度器可以切换 FlashInfer、FlashAttention、Triton 或平台专用 attention backend，也使模型实现只需消费统一的 forward context。

TpModelWorker.forward_batch_generation() 的基础路径是：构造 ForwardBatch，调用 ModelRunner.forward()，在最后一个 pipeline rank 上计算 logits 并采样，把 next_token_ids 和必要统计封装成 GenerationBatchResult。投机解码、扩散语言模型和 pipeline parallel 会在此处分叉，因为它们对“一次 forward 产生什么结果”的定义不同；普通自回归路径仍是理解其他分支的基准。

ModelRunner 才真正拥有模型权重、设备、attention backend、CUDA Graph runner、forward stream 和采样器。它的 forward() 又不是直接一行 self.model(...)：先初始化或复用 attention metadata，选择 eager、编译或 graph replay 路径，再执行模型，最后形成 logits 处理所需输出。源码阅读时应把它拆成四问：

1. ForwardBatch 的哪些字段在 CPU 构造，哪些 tensor 在何时搬到 GPU；
2. attention backend 如何把公共元数据转换成具体 Kernel 的参数；
3. 当前 batch 是否满足 CUDA Graph 的静态形状与地址约束；
4. 哪些 hidden state 真正需要经过词表投影和采样。

Scheduler 与 ModelRunner 的分工可以用一句话固定下来：Scheduler 编译“本轮计划”，ModelRunner 执行“设备程序”。前者的错误通常表现为错请求、错预算、错 KV 所有权；后者的错误通常表现为错形状、错地址、错 stream 同步或数值异常。调试时先判断错误属于哪一类，会比在两个巨型文件之间来回搜索有效得多。

TP Worker：多卡如何保持同一条控制流#

Tensor Parallel 把一个算子沿 hidden dimension 或输出通道切到多张 GPU。以列并行线性层为例，各 rank 持有不同列的权重分片并产生不同输出分片；行并行层则在局部矩阵乘之后通过 all-reduce 合并。单个 rank 只有局部 tensor，却不能只接收“与自己有关的请求”：每个 rank 必须对同一个 batch、同一组 token 位置执行对应分片。

因此，SGLang 的 TP 执行不是 rank 0 准备一个完整模型再把大 tensor 复制给其他进程。更合理的控制流是：

1
rank 0 接收 TokenizedGenerateReqInput
2
  ├─ 同步控制消息与请求顺序到其他 TP rank
3
  ├─ rank 0 Scheduler -> local TpModelWorker -> local ModelRunner
4
  ├─ rank 1 Scheduler -> local TpModelWorker -> local ModelRunner
5
  └─ rank n Scheduler -> local TpModelWorker -> local ModelRunner
6
                    │
7
                    └─ NCCL collectives inside sharded layers

各 rank 也要维护等价的 KV 分配决策和 radix tree 操作。KV tensor 本身按 head 或模型结构分片，但 token 前缀、请求顺序和逻辑页关系必须一致。论文对 TP RadixAttention 的描述正是：每张 GPU 持有分片 KV，树操作相同，因此前缀管理不需要额外为每次节点操作增加同步协议。工程实现仍必须保证所有 rank 以相同输入顺序运行相同控制分支。

TpModelWorker 的价值在这里变得清楚。它拥有 ModelRunner，也持有 TP/PP group、随机种子与采样路径。最后一个 pipeline rank 才有完整的最终 hidden state 来形成 logits；其他 pipeline rank 返回中间 tensor。普通 TP 没有 pipeline stage 之分时，各 rank 通过层内集合通信得到一致结果，但仍只应由指定 rank 向输出流水线发送 token，避免重复响应。

分布式源码最危险的错误不是 Python exception，而是 collective 不对称：某个 rank 因条件判断提前 return，其他 rank 已进入 all-reduce，进程会一直等待。阅读多卡分支时应不断检查三个不变量：

• 所有 rank 是否看到相同的请求数和 batch 顺序；
• 所有 rank 是否以相同次数、相同顺序进入 collective；
• 只有输出 rank 执行的逻辑，是否被明确放在 is_last_rank 或 rank 0 条件中，并且不包含其他 rank 需要参加的 collective。

第一次阅读不需要立刻追 NCCL 封装。先在 tp_size=1 下理解 ScheduleBatch -> ForwardBatch -> ModelRunnerOutput，再把 TP 看成“同一设备程序的多份分片副本”，之后进入 distributed/parallel_state.py 和各类 parallel linear layer，认知负担会小很多。

DetokenizerManager：为什么输出解码要独立成进程#

模型产生的是整数 token ID，用户需要的是连续文本。两者并非逐 token 一一对应：BPE 或 SentencePiece token 可能只代表一个词的片段，一个 Unicode 字符可能跨多个字节，空格清理还可能改变相邻 token 的拼接结果。对每个新 token 单独调用 decode([token_id]) 再拼字符串，会在中文、emoji、组合字符和某些 tokenizer 上产生乱码或错误空格。

DetokenizerManager 为每个 request ID 保存 DecodeStatus，其中包括已解码 token、读取偏移和已安全输出的文本。收到 BatchTokenIDOutput 后，它不是从头把全序列重复发送，而是用一小段前文作为 surrogate context，重新解码必要窗口，比较新旧边界，只产生新增的稳定后缀。

其事件循环非常窄：

1
def event_loop(self):
2
    while True:
3
        recv_obj = sock_recv(self.recv_from_scheduler)
4
        output = self._request_dispatcher(recv_obj)
5
        if output is not None:
6
            sock_send(self.send_to_tokenizer, output)

这是从当前 detokenizer_manager.py 摘出的关键循环。它故意不碰调度、KV 和模型状态，只做类型分发、增量解码与回传。窄职责使 Detokenizer 可以在 Scheduler 已经推进下一轮 forward 时处理上一轮文本。

停止条件也被分到合适层次。EOS token、最大生成 token 数等纯 token 条件可以由 Scheduler 判断；stop string 必须在文本形成后确认，因为停止串可能跨越多个 token。真正命中后还要根据 no_stop_trim 决定保留还是裁掉停止文本。这个边界与 vLLM 的停止条件与增量解码 中的原理相同，但进程组织不同：SGLang 把 detokenization 明确放进独立 Manager 进程，避免它占用 Scheduler 的 Python 时间。

输出返回 TokenizerManager 后，rid_to_state 找到正确的等待者，把文本片段投递给对应异步生成器；HTTP 层再封装为 SSE delta。请求完成时，入口侧状态、Detokenizer 的 decode status、Scheduler 的 Req、request pool slot 与不可再复用的临时资源都要分别清理。它们不在同一进程，因而不存在一个能直接“删除所有对象”的总析构函数；完成消息和 abort 消息本身就是分布式垃圾回收协议。

用一段伪代码串起端到端控制流#

把前面的组件折叠到最小主线，可以得到下面的端到端伪代码。它省略高级功能，但每一步都能映射到真实文件：

1
# Main process: HTTP + TokenizerManager
2
async def serve(req):
3
    external = parse_openai_request(req)
4
    internal = apply_chat_template(external)
5
    tokenized = tokenize(internal)
6
    send_to_scheduler(tokenized)
7

8
    async for text_delta in wait_by_request_id(tokenized.rid):
9
        yield encode_sse(text_delta)
10

11

12
# Scheduler process: control plane + device execution
13
while True:
14
    for message in recv_requests():
15
        dispatch_by_type(message)          # generate / abort / control
16

17
    plan = get_next_batch_to_run(
18
        waiting_queue,
19
        running_batch,
20
        radix_cache,
21
        kv_allocator,
22
    )
23
    if plan.batch is None:
24
        on_idle()
25
        continue
26

27
    forward_batch = ForwardBatch.init_new(plan.batch, model_runner)
28
    result = tp_worker.forward_batch_generation(
29
        plan.batch,
30
        forward_batch=forward_batch,
31
    )
32
    update_requests_and_cache(plan.batch, result)
33
    send_token_ids_to_detokenizer(result)
34

35

36
# Detokenizer process: output plane
37
while True:
38
    token_batch = recv_from_scheduler()
39
    text_batch = incrementally_decode(token_batch)
40
    send_to_tokenizer_manager(text_batch)

这个伪代码的重点不是函数名，而是所有权转移：外部请求归入口层，tokenized request 进入 Scheduler 后由 Req 接管，ScheduleBatch 只代表一轮，ForwardBatch 只描述设备执行，token ID 结果离开 Scheduler 后又由 Detokenizer 和入口层接管文本生命周期。

还可以沿数据形态验证每个边界：

如果在源码中发现某一层开始直接修改本应由另一层拥有的真值，就要格外警惕。例如 ModelRunner 若直接决定请求完成并释放 radix node，会绕过 Scheduler 的队列与缓存账本；HTTP handler 若直接释放 KV，会跨进程触碰不存在的 Python 对象。成熟推理框架的大部分复杂性，正是在守住这些边界的同时支持越来越多功能。

从目录到断点：一条可执行的源码阅读路径#

SGLang 主分支演进很快，按固定行号写阅读笔记很快会失效；类名、核心方法与消息形态比行号稳定。下面这条路径刻意关闭大多数高级功能，一次只跟一个 request ID。

1
TokenizerManager.generate_request
2
TokenizerManager._send_one_request
3
Scheduler.handle_generate_request
4
Scheduler.get_next_batch_to_run
5
Scheduler.run_batch
6
Scheduler.process_batch_result
7
DetokenizerManager.handle_batch_token_id_out
8
TokenizerManager._handle_batch_output

1
Scheduler.run_batch
2
  -> TpModelWorker.forward_batch_generation
3
  -> ForwardBatch.init_new
4
  -> ModelRunner.forward
5
  -> model.forward
6
  -> logits processor
7
  -> sampler

1
rg -n "class (TokenizerManager|Scheduler|TpModelWorker|ModelRunner|DetokenizerManager)" \
2
  python/sglang/srt
3

4
rg -n "def (generate_request|get_next_batch_to_run|run_batch|process_batch_result)" \
5
  python/sglang/srt

与 vLLM 的架构坐标对齐#

前面的 vLLM 系列已经从 EngineCore、Scheduler、KVCacheManager 一直走到 GPUModelRunner 和输出处理。SGLang 与 vLLM 解决的是同一类在线推理问题，但组件边界并非逐项同名。用已有坐标做映射，比重新背术语更有效。

两者最值得对照的不是“谁有某功能”，而是状态在哪里提交。vLLM V1 强调 EngineCore 生成 SchedulerOutput，Executor 返回 ModelRunnerOutput，再由 Scheduler 更新长期请求；SGLang 的 Scheduler 直接持有本地 TpModelWorker，run_batch() 与 process_batch_result() 前后包住设备执行。两种设计都在避免 GPU 层直接修改用户协议状态，只是进程边界和对象命名不同。

调度抽象也不同。vLLM V1 倾向于把 prefill、decode 与投机验证统一成“本轮为每个请求调度多少 token”的预算；SGLang 源码显式区分 extend 与 decode 的 ForwardMode，围绕 waiting queue 和 running batch 组织状态，同时在条件允许时把新 extend 与已有 running 请求混合执行。不能把 vLLM 的 num_scheduled_tokens 机械替换成 SGLang 某个同名单字段，需要回到各自批次构造过程理解。

缓存方面，二者今天都支持分页 KV 与前缀复用，但历史出发点不同。vLLM 的 PagedAttention 首先解决物理连续分配造成的碎片与预留浪费；SGLang 的 RadixAttention 首先把跨请求的共享前缀组织成可匹配、可驱逐的树。当前实现已经互相吸收许多工程思想，但源码中的中心数据结构仍反映各自演化路线。PagedAttention 的分页动机可参考 PagedAttention 完全拆解，SGLang 的树缓存则对应前文的 tree_cache。

因此，读完 vLLM 后进入 SGLang，不需要重新学习 Transformer、连续批处理或分页注意力。需要重新建立的是三张图：进程拓扑、状态所有权、调度提交时序。底层原理可以复用，框架边界必须重新核对。

后续路线图#

SGLang 源码系列将沿“入口与状态机 → 调度与缓存 → 设备执行 → 高级并行”的顺序推进。已经有独立文章讲过的 RadixAttention 数学与树操作不会原样重写，后续只补当前源码中的 pool、cache handle、调度协作与层次缓存实现。

这份路线图不是文件目录的逐章翻译。每一篇都围绕一个可观察的不变量展开：请求状态不丢、KV 所有权不重叠、batch 预算不越界、rank collective 不分叉、输出文本不提前泄漏。源码结构会变化，这些系统约束比具体行号稳定。

小结#

SGLang 当前文本生成主干可以压成三段进程流水：主进程中的 HTTP Server 与 TokenizerManager 接收协议请求并生成 tokenized message；Scheduler 子进程维护请求、Radix Cache 与 KV pool，把长期状态编译成 ScheduleBatch，再通过 TpModelWorker 和 ModelRunner 执行设备程序；DetokenizerManager 独立恢复文本，结果回到入口异步状态并流给客户端。

第一次读源码最重要的不是记住全部功能，而是守住四个对象边界：GenerateReqInput 表达外部请求，Req 表达长期调度状态，ScheduleBatch 表达一轮决策，ForwardBatch 表达设备执行契约。沿这四次形态变化设置断点，就能把数万行运行时重新压回一条可验证的数据流。

下一篇将深入入口与出口：从 OpenAI chat 请求、模板和分词开始，跟踪 ZMQ 消息如何进入 Scheduler，再解释增量 detokenize、SSE、停止串和客户端断开如何组成完整生命周期。

参考资料#

1. SGLang: Efficient Execution of Structured Language Model Programs（arXiv）
2. SGLang: Efficient Execution of Structured Language Model Programs（NeurIPS 2024）
3. SGLang 官方 GitHub 仓库
4. SGLang Engine 进程启动源码
5. SGLang HTTP Server 源码
6. TokenizerManager 源码
7. Scheduler 源码
8. ScheduleBatch 与 Req 数据结构源码
9. TpModelWorker 源码
10. ModelRunner 源码
11. DetokenizerManager 源码
12. Mini-SGLang 官方结构说明
