Marlin 完全拆解：4-bit 权重如何喂满 GPU Tensor Core

从 4-bit 模型到 4-bit 加速，中间差一个 Kernel#

4-bit 权重量化经常被概括成一句话：权重体积缩小到 FP16 的四分之一，因此推理也能快接近四倍。前半句是存储格式的事实，后半句却只有在 Kernel 足够好时才成立。

以线性层 $C=AB$ 为例，激活 $A$ 仍是 FP16，权重 $B$ 以 INT4 形式从 HBM 读取。NVIDIA Ampere 并没有直接执行 FP16 激活乘 INT4 权重的 Tensor Core 指令，因此 Kernel 必须在片上完成三件额外工作：解包 4-bit nibble、还原符号并乘量化尺度，再把得到的 FP16 权重片段送进 mma.sync。如果把整张权重先反量化到显存，再调用普通 GEMM，读取量会重新变成 16 bit，压缩带来的带宽收益也随之消失；如果在融合 Kernel 中解包，却没有把访存、反量化和 MMA 重叠起来，Tensor Core 又会等待整数指令或内存。

Marlin 的价值正在这道缝里。Elias Frantar 等人于 2024 年公开预印本，并在 PPoPP 2025 发表 MARLIN: Mixed-Precision Auto-Regressive Parallel Inference on Large Language Models。它不是一种新的权重量化误差优化算法，而是一族面向自动回归推理的混合精度线性层 Kernel：输入和输出保持 FP16，权重用分组 INT4 保存，运行时在寄存器中反量化，然后调用 FP16 Tensor Core。设计目标也不只是一条请求的 batch 1，而是让 batch 16 到 32 的服务负载仍接近理论带宽收益。

这一区分很重要：GPTQ回答“怎样选择 4-bit 码值，尽量不损伤模型”；AWQ回答“怎样依据激活保护显著权重”；Marlin 回答“这些码值落到 GPU 上，怎样真正比 FP16 GEMM 快”。量化算法决定近似误差，Kernel 决定延迟和吞吐，两者通过权重打包格式、分组大小和尺度布局衔接。

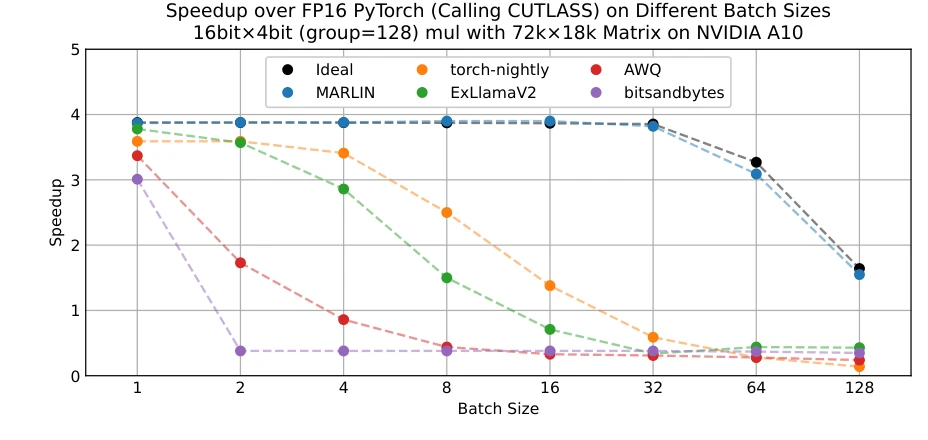

图源：Marlin 论文 Figure 1。实验使用 NVIDIA A10、 $72\text{k}\times18\text{k}$ 权重矩阵和 group size 128。虚线“ideal”并不是任意画出的四倍线：每 128 个 4-bit 权重还要保存一个 FP16 scale，平均每个权重实际占 $4+16/128=4.125$ bit，所以相对 16-bit 权重的带宽上限是 $16/4.125\approx3.87$ 倍。Marlin 在 batch 16 到 32 之前仍贴近这条上限；当 batch 继续增加，矩阵乘的算术强度升高，瓶颈自然从 HBM 带宽转向 Tensor Core 算力，加速比才逐渐下降。

本文聚焦密集版 W4A16 Marlin。论文还给出叠加 NVIDIA 2:4 结构化稀疏的 Sparse-Marlin，但那需要 mma.sp、非零值布局和稀疏元数据三套额外约束，适合单独展开。这里要解决的是更基础也更普遍的问题：不依赖原生 INT4×FP16 Tensor Core，如何把低比特权重“喂”给 FP16 Tensor Core，而且不让任何中间步骤成为新瓶颈。

Marlin 要解决的精确问题#

设一层线性变换为

C_{M\times N}=A_{M\times K}B_{K\times N}.

$M$ 是本次 Kernel 处理的 token 数；在解码阶段，它可以理解为连续批处理中同时前进一步的序列数。 $K$ 是输入特征维度， $N$ 是输出特征维度。 $A$ 和 $C$ 使用 FP16， $B$ 使用对称 INT4 分组量化。对第 $g$ 个量化组，概念上的反量化是

\widehat{B}_{k,n}=s_{g,n}\left(q_{k,n}-z_{g,n}\right), \qquad q_{k,n}\in\{0,\ldots,15\}.

$q_{k,n}$ 是 4-bit 码值， $s_{g,n}$ 是 FP16 scale， $z_{g,n}$ 是零点。原始 Marlin 主路径采用对称量化，可以把偏置约定吸收到编码和快速解包中；工程实现后来也扩展出不同的量化类型。公式写成一般的仿射形式，是为了明确：反量化不是一次免费的类型转换，而是码值提取、符号或零点处理、尺度乘法组成的片上工作。

一个可用的 Kernel 必须同时满足五个条件：

权重跨 HBM 时始终保持 4 bit，不能生成落在全局显存中的 FP16 权重副本。
反量化必须与 GEMM 融合，并尽量发生在寄存器中，否则共享内存容量和带宽会被膨胀后的权重占满。
FP16 激活要被多个输出列复用。如果切块太窄，重复读取激活的流量会取代权重流量，Kernel 就不再由压缩权重加载主导。
打包布局既要支持 128-bit 合并加载，又要满足 ldmatrix 和 mma.sync 对 warp 内寄存器 fragment 的固定映射。
$M$ 很小时输出 tile 数量有限，仍要给所有 SM 分到足够均匀的工作，同时控制 Split-K 部分和的归约成本。

这些条件彼此牵制。增加一个线程块负责的 tile 宽度，可以提高激活复用并减少重复加载，却会减少网格里的线程块数，导致部分 SM 空闲；沿 $K$ 维增加切分可以补回并行度，却会产生多个部分和与全局归约；更深的流水能隐藏 HBM 延迟，却需要更多共享内存，可能降低 occupancy。Marlin 并不存在一个孤立的“神奇位运算”，它的性能来自布局、流水与调度共同维持同一个不变量：在内存受限区间，关键路径应尽可能只剩下一次 INT4 权重流。

从硬件路径看，一块权重经历如下过程：

1
HBM 中已重排的 INT4
2
    -> 128-bit cp.async
3
共享内存中的打包权重 tile
4
    -> 每线程取到 32-bit 寄存器
5
lop3 / 位掩码 + FP16 packed arithmetic
6
    -> 符合 MMA fragment 布局的 FP16x2 寄存器
7
mma.sync.aligned.m16n8k16
8
    -> 寄存器中的累加器 fragment
9
共享内存或 L2 中完成必要归约
10
    -> FP16 输出 C

关键点是不存在“完整反量化矩阵”这个中间对象。反量化只在当前 MMA 所需的几个寄存器值上短暂发生，随后立刻被消费。

性能上限：先用 Roofline 算清楚什么值得优化#

Marlin 的优化方向可以直接从字节数推出。忽略 scale、缓存行取整和重复加载时，计算 $C=AB$ 至少需要访问：FP16 激活 $A$ 的 $2MK$ 字节、INT4 权重 $B$ 的 $0.5KN$ 字节，以及 FP16 输出 $C$ 的 $2MN$ 字节。浮点工作量为 $2MKN$ FLOP，于是算术强度为

I_{\mathrm{W4A16}} =\frac{2MKN}{2MK+0.5KN+2MN} \quad\text{FLOP/Byte}.

当 $K,N$ 都很大而 $M$ 较小时，权重项 $0.5KN$ 占主导，便有

I_{\mathrm{W4A16}}\approx4M.

同样条件下，FP16 GEMM 的权重流量约为 $2KN$ 字节，所以 $I_{\mathrm{FP16}}\approx M$ 。量化没有减少乘加次数，却把每次从 HBM 取出的权重字节降为四分之一，因此同一个 batch 的算术强度提高约四倍。它不是永远更快：Roofline 模型给出的延迟下界是

T\geq\max\left(\frac{D}{BW_{\mathrm{HBM}}},\frac{F}{P_{\mathrm{TC}}}\right),

其中 $D$ 是必须传输的字节， $F$ 是 FLOP 数， $BW_{\mathrm{HBM}}$ 是可持续显存带宽， $P_{\mathrm{TC}}$ 是可持续 Tensor Core 吞吐。量化主要缩短第一项，对第二项几乎没有帮助，还额外加入了解包和缩放。只要第一项较大，少读权重就能换来加速；一旦第二项占主导，理论加速会收敛到 1，甚至可能因反量化开销而落后。

论文以 A10 约 200 FLOP/Byte 的 FP16 算力带宽比估算交叉点。令 $4M\approx200$ ，得到 $M\approx50$ 。这解释了为什么 W4A16 的甜点区并不局限于 batch 1：直到几十个 token 并行，理想实现仍可由权重带宽限制。与此同时，这也把优化目标说得很具体——Marlin 不需要让反量化“没有成本”，而要把它藏进原本等待 HBM 的时间窗口中。

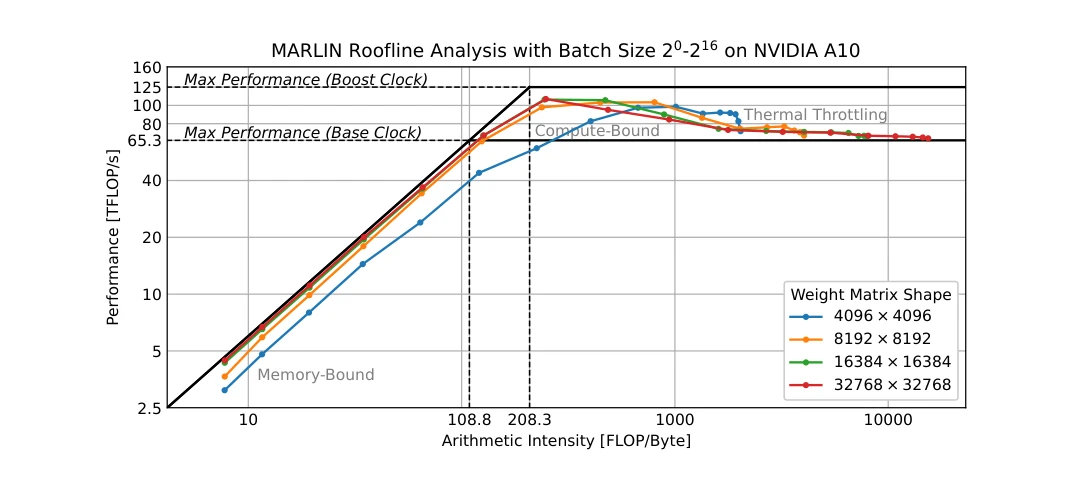

图源：Marlin 论文 Figure 11。横轴是实际算术强度，纵轴是实测 TFLOP/s；斜线对应带宽屋顶，水平线对应不同频率下的算力屋顶。不同矩阵尺寸的点随 batch 增大先沿斜线爬升，约在 batch 64 之后进入计算受限区。大矩阵、高 batch 的点还出现热降频，说明“峰值 FLOPS”本身也不是恒定不变的水平线。

这个模型还能解释三个常见误区。

“权重小四倍，所以所有阶段快四倍”不成立。Prefill 的 $M$ 往往是数百到数千，通常已经计算受限；W4A16 主要节省显存容量，对速度的收益有限。
“INT4 Tensor Core 才能获得 INT4 加速”不成立。W4A16 的核心收益来自少读 HBM；计算仍可以使用 FP16 Tensor Core，只要反量化被融合和隐藏。
“batch 越小越容易达到四倍”也不完整。当矩阵形状太小或网格并行度不足时，硬件可能连 HBM 都喂不满。此时需要工作划分来增加并行度，而不只是继续压缩数据。

量化数据如何进入 Tensor Core#

INT4 只是存储类型，不是这条路径的计算类型#

原始 Kernel 最核心的 MMA 指令是：

1
mma.sync.aligned.m16n8k16.row.col.f32.f16.f16.f32

m16n8k16 表示一个 warp 协作完成 $16\times16$ 与 $16\times8$ 的小矩阵乘，结果覆盖 $16\times8$ ；两个输入 fragment 都是 FP16，累加器是 FP32。也就是说，Marlin 在数学上做的是

C_{\mathrm{frag}}\leftarrow C_{\mathrm{frag}}+ A_{\mathrm{FP16}}\widehat{B}_{\mathrm{FP16}},

并不是让 Tensor Core 原生消费 INT4。INT4 的职责是缩小 HBM 到片上存储之间的运输体积。只要权重在到达寄存器前保持压缩、解包结果不回写显存，这个策略就能获得内存侧收益。

一个 32-bit 寄存器可以装 8 个 INT4 权重。朴素做法是逐个右移、与 0xF 做 AND、转成整数，再转成 FP16；这样会制造一长串串行依赖和类型转换。Marlin 使用一种“构造 FP16 位模式再减常数”的办法，并显式发出 lop3.b32。lop3 可以按一个 8-bit 真值表在三路 32-bit 输入上完成任意逐位逻辑，因此一次指令可融合掩码与 OR。

以低位上的两个 nibble 为例，Kernel 使用掩码 0x000f000f 提取它们，再 OR 入 0x64006400。0x6400 是一个指数已经就位的 FP16 基值，四个目标位被放进尾数低位；把这个 uint32 重新解释成 half2 并减去对应基值，就同时得到两个 FP16 数。对另一组位使用 0x00f000f0，再配合 packed FP16 FMA 校正位权。对称 INT4 的零点 8 直接融合进减法和加法常量，最终得到 $q-8$ 。原始实现的核心可概括为：

1
int lo = lop3(q, 0x000f000f, 0x64006400);
2
int hi = lop3(q, 0x00f000f0, 0x64006400);
3
half2 w01 = reinterpret_as_half2(lo) - half2_base_with_zero_point;
4
half2 w23 = fma(reinterpret_as_half2(hi), half2_bit_scale, half2_bias);

这段伪代码刻意省略常量细节，保留了真实依赖关系：一条逻辑指令构造两个 FP16 位模式，随后用 half2 一次处理两个权重。它比逐元素 cast 快的原因不是 FP16 转换本身神秘消失，而是把四个标量转换改写成少数 packed 指令，并减少了依赖链。

scale 为什么有时在内环乘，有时在末尾乘#

若一整列共享一个 scale，则有

AB=(A Q)\operatorname{diag}(s),

可以先用整数码值对应的 FP16 数完成整个 $K$ 维累加，在写出 $C$ 之前只缩放一次。这把 scale 乘法从“每个权重一次”降为“每个输出一次”。

group size 128 时，同一输出列沿 $K$ 维有多组 scale，不能把不同组的部分和统一乘一个尺度。此时必须对当前组的反量化权重先乘 $s_{g,n}$ ，再进入 MMA：

C_{m,n}=\sum_g s_{g,n} \sum_{k\in g}A_{m,k}(q_{k,n}-8).

内层循环因此同时维护打包权重、对应 scale 和 FP32 累加器。为了让一条 half2 乘法处理两个权重，scale 本身也要离线重排，使同一类线程需要的尺度连续地到达寄存器。这说明量化格式不只是“每 128 个值附一个 scale”；在高性能 Kernel 中，scale 的物理次序也是 ABI 的一部分。

直接生成 MMA 所需的寄存器 fragment#

mma.sync 不把操作数看成普通的二维数组。一个 $16\times16$ 权重块会按硬件规定的非直观方式分散到 warp 的 32 个线程，每个线程只持有 fragment 的若干元素。如果先按自然行列顺序解包，再在运行时用 shuffle 或额外访存整理 fragment，反量化省下的 HBM 时间很可能被重排吃掉。

Marlin 反过来做：模型加载或量化导出时就按照目标线程与目标 MMA 的消费顺序重排权重。论文描述每个线程读到的 16-byte 向量，恰好包含来自四个 $16\times16$ Tensor Core block 的 8 个所需量化权重；一个 INT32 内还按特定交错顺序安排 nibble，以便前述两路并行解包。于是运行时的 dequant() 返回值已经是 FragB，可以直接作为 MMA 的 B 操作数。

这是一项典型的静态换动态：权重在模型生命周期中保持不变，离线重排只付一次代价，内层循环却会执行成千上万次。代价是格式不再通用——一个普通 GPTQ/AWQ checkpoint 的 packed tensor 不能不经转换直接传给 Marlin。vLLM 因此有 gptq_marlin_repack 和 awq_marlin_repack 路径，在权重加载阶段把来源格式转换成 Kernel 所需布局。

全局内存布局：为什么权重必须离线重排#

布局设计要同时服务三层接口：HBM 的合并访问、共享内存的 bank 访问，以及 MMA 的线程内 fragment。只满足其中一层通常不够。

HBM：每线程 128 bit，每组线程覆盖完整 cache line#

Ampere 上 Marlin 让每次 cp.async 搬 16 byte，也就是每线程 128 bit。一个 warp 的 32 个线程合计可以在一条加载路径中搬入 512 byte，相当于 1024 个 INT4 权重。论文进一步要求每 8 个线程覆盖一个对齐的 128-byte 连续区间，这样内存事务恰好匹配 cache line，不因离散地址产生额外 transaction。

自然行主序的 $K\times N$ 权重并不一定让“同一时刻参与同一组 MMA 的线程”读到连续地址。Marlin 在离线 pack() 中先把矩阵切成 $16\times16$ 小块，再以更大的调度单元重排，最后每 8 个 4-bit 值打进一个 uint32。论文从加载视角把它描述为重排 $16\times64$ tile；参考实现中的 _perm 则把 warp、block、行列映射完全展开为一张固定置换表。

重排之后，热路径不再计算复杂二维索引，也不需要从一个 word 中挑出与当前线程无关的值。全局地址用于大粒度连续搬运，word 内 nibble 顺序用于寄存器解包，两层排列各自消除一种运行时开销。

L2：保住会复用的激活，尽快淘汰一次性权重#

权重 $B$ 在一次线性层调用中通常只流过一次，而激活 $A$ 会被不同输出列 tile 重复使用。两者若采用相同缓存策略，大体积权重流会占据 L2，把仍要复用的激活逐出。Marlin 对权重的 cp.async 附加 evict_first cache hint，告诉硬件优先淘汰这些一次性 cache line；激活则留在 L2，由处理不同 $N$ tile 的线程块重复读取。

这个策略也解释了为什么 Kernel 选择较大的 $M$ 覆盖范围和至少 64 的 $K$ tile：激活在一个线程块内、跨输出 tile 和跨缓存层都有复用机会。只盯着“INT4 权重读得少”会遗漏另一半条件——FP16 激活绝不能因为切分不当被反复从 HBM 取回。

共享内存：连续写入不等于无 bank conflict 读取#

权重已经离线排好，可以从全局内存连续复制进共享内存，再按固定偏移取出。激活不能离线重排，因为每次请求都不同。更麻烦的是，ldmatrix.sync.aligned.m8n8.x4.shared.b16 会让整个 warp 按硬件规定的模式，从共享内存装载一个 $16\times16$ FP16 fragment；若多个地址落到同一个 bank，同一条逻辑加载会被拆成多次访问。

Marlin 对激活的 16-byte 向量使用 XOR swizzle。若 $i$ 表示行索引， $j$ 表示向量列索引，则逻辑位置 $(i,j)$ 写到近似如下的位置：

(i,j)\longmapsto(i,,i\oplus j).

$\oplus$ 是按位异或。这个变换保持每一行是列索引的置换，不丢数据；同时让 ldmatrix 并行触及的地址分散到不同 bank。由于 tile 尺寸固定，参考实现把所有变换后的读写偏移预先算进寄存器数组，并展开主循环，避免在热路径反复执行 XOR 与整数地址计算。

论文消融显示，取消 XOR、缩短流水深度和移除 L2 淘汰提示这些看似“小”的变化叠加后，会让加速比最多损失约 1 倍。高性能 GEMM 的差距往往不来自矩阵乘公式，而来自 cache line、bank、指令排序这些边界条件是否同时满足。

软件流水线：让加载、解包与矩阵乘重叠#

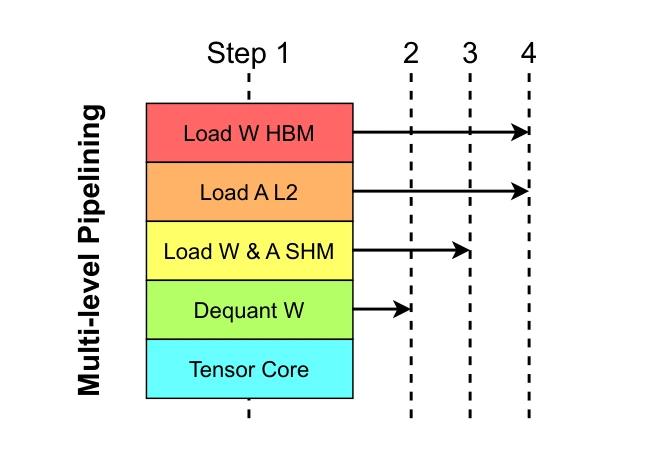

图源：Marlin 论文 Figure 3。图中的五行不是顺序执行的五个阶段，而是跨不同 tile 交错：当前 tile 在 Tensor Core 上计算时，下一个 tile 在寄存器中反量化，更远的 tile 从共享内存进入寄存器，再远的权重和激活已分别从 HBM、L2 发往共享内存。

第一层：四级 global-to-shared 环形流水#

Ampere 的 cp.async 能把全局内存数据直接写入共享内存，不经过通用寄存器中转。Marlin 分配四份 stage buffer，流水深度 $P=4$ 。在处理第 $t$ 个 tile 时，Kernel 会预取约 $P-1$ 步之后使用的激活、权重与必要的 scale，并用 cp.async.commit_group 和 cp.async.wait_group 控制依赖。

选择四级不是越深越好的经验拍脑袋。它有三重约束：

深度必须足以覆盖 HBM 延迟；论文实验中四级已经能隐藏加载。
每增加一级，都要再保存一份 $A$ 、 $B$ 与部分 scale tile；原始实现把动态共享内存设为 96 KiB，继续加深会挤压可用 tile 或 occupancy。
寄存器双缓冲的周期是 2， $P=4$ 恰好能在完整展开后让共享 stage 索引和寄存器 buffer 索引同时回到 0，编译器可以看到静态偏移。

启动阶段先发出三组异步加载，等待最早一组到达，再进入稳态循环；结束阶段停止发新请求并排空在途 stage。这与 CPU 流水线一样存在 prologue 和 epilogue，因此很小的矩阵更容易暴露启动开销。

第二层：shared-to-register 双缓冲#

共享内存中的当前 tile 还不能直接参与 MMA。激活要经 ldmatrix 装成 FragA，权重 word 要装入寄存器并反量化成 FragB。Marlin 为这些 fragment 准备两套寄存器缓冲：计算 buffer 0 时预取 buffer 1，下一轮交换角色。

伪代码可以写成：

1
prefetch_global_to_shared(stage[0..2]);
2
wait(stage[0]);
3
load_shared_to_register(reg[0], stage[0]);
4

5
for (tile : k_tiles) {
6
    load_shared_to_register(reg[next], stage[current]);
7
    if (shared_stage_about_to_be_reused) {
8
        prefetch_global_to_shared(stage[future]);
9
        wait(stage[next]);
10
    }
11
    dequant_and_mma(reg[current]);
12
    swap(current, next);
13
}

真实实现比伪代码更刻意：两层循环都用 #pragma unroll 完全展开，共享内存偏移尽量成为编译期常量。作者在 README 中明确指出，源码里存在看似冗余或不够优雅的写法，因为它们生成的 PTX 更快。对这种指令级交叠 Kernel，源代码的抽象整洁度不等于生成指令的调度质量，最终必须以 SASS/PTX 和 Nsight Compute 时间线为准。

第三层：把反量化插进相邻 MMA 之间#

内层按输出列方向发出多个 $m16n8k16$ MMA。Marlin 在计算当前列时准备下一列的 FragB：读取一个量化 word、对低半和移位后的高半分别调用 dequant()，按需乘 group scale，再让所有 $M$ 子块消费这份权重 fragment。这样同一个反量化结果被多个激活行 tile 复用，整数/FP16 packed 指令也有机会与 Tensor Core 指令并行发射。

循环顺序因此不是随便互换的。若最内层先遍历权重反量化，再长时间连续发 MMA，前半段会压满普通执行管线、后半段才压 Tensor Core；交错次序则让两类管线同时有独立工作。Marlin 所说的“保持 Kernel 由权重加载主导”，实际意味着 HBM、L2、共享内存、整数逻辑、FP16 packed 运算和 Tensor Core 六类资源都不能先于 HBM 堵住。

为什么 scale 宁可多读几次#

group size 128、某些 tile 配置下，一个 scale 理论上可跨多个子 tile 复用。直觉会建议把它长期留在寄存器里，只在跨组时更新。论文和源码却记录了一个反常选择：每个子 tile 都从共享内存重新装 scale。原因是条件化、不规则的 scale 更新让编译器排出更差的指令顺序，在部分 shape 上造成 10% 到 20% 的整体下降；共享内存带宽尚有余量，规则地重复加载反而更快。

这不是“冗余访问有益”的一般规律，而是资源余量换调度确定性的局部决策。优化时必须看真正紧张的资源：当共享内存带宽不是瓶颈时，少几条加载不如稳定的双管线交叠重要。

并行划分：线程块如何覆盖 M、N、K#

从层级 GEMM 到 Marlin 的特殊约束#

普通高性能 GEMM 通常按三层切分：线程块拥有一个输出 tile，warp 拥有其中更小的输出 tile，mma.sync 再把 warp tile 分成硬件 fragment。沿 $K$ 维依次累加，输出一直留在寄存器里。理想情况下，不同线程块写不同的 $C$ tile，无需彼此通信。

W4A16 的困难是 $M$ 小。若每个 warp 只负责一个很窄的输出区域，独立输出 tile 数量可能不足，SM 吃不满；若盲目扩大 $N$ tile 来容纳更多 warp，一个线程块消耗的寄存器和共享内存增加，而且真实模型的 $N$ 不一定能均匀除尽，最后一波只剩少数线程块运行，这就是 wave quantization。

Marlin 在原始实现中固定使用 256 threads，也就是 8 个 warp。Ampere 每个 SM 有 4 个 warp scheduler，8 个 warp 让每个 scheduler 至少有两条可切换的 warp，在一条 warp 等待依赖时仍有另一条可发射。与此同时，warp 的 $N$ 方向宽度固定为 64，避免输出 fragment 太窄导致连续 MMA 反复依赖同一组累加器。

自动配置按 $M$ 选择两种主要线程块形状：

条件	参数与设计倾向
$M\leq16$	`thread_k=128`，`thread_n=128`。增加可划分任务，优先让更多 SM 有活干
$M>16$	`thread_k=64`，`thread_n=256`。增大输出宽度和计算复用，优先提高 Tensor Core 利用率

这里 thread_k 是线程块一次处理的归约深度，thread_n 是输出列宽。 $M$ 以 16 为基本块，单次实例通常覆盖到 64 行；更大的 $M$ 会拆成多个 64 行问题并行运行。两套配置都不是普适常数，而是原始 Ampere Kernel 在并行度、寄存器、共享内存与实际模型 shape 间选出的工作点。

让多个 warp 计算同一个输出 tile 的部分和#

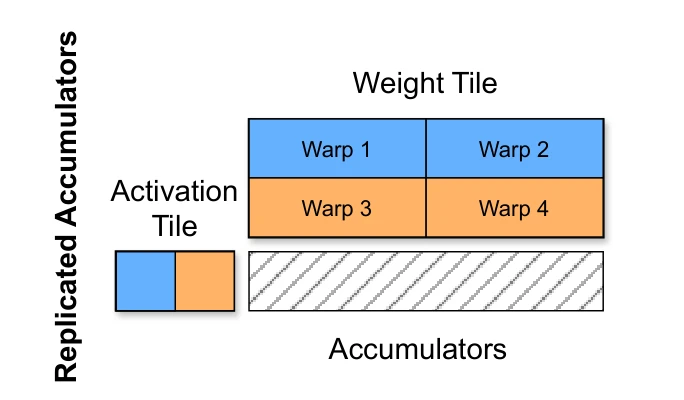

图源：Marlin 论文 Figure 4。图中 Warp 1 与 Warp 3 使用权重 tile 在 $K$ 维的不同部分，却累加同一段输出列；Warp 2 与 Warp 4 同理。斜线区域表示不同 warp 的部分和最终要归约成一份输出。

传统做法会让更多 warp 沿 $N$ 方向各算不同输出。Marlin 则把部分 warp 放到 $K$ 方向，让它们计算相同 $C$ tile 的不同归约区间。这带来两点收益：一是无需无限增大输出 tile，就能维持 8 个活跃 warp；二是每个 warp 仍拥有 64 列的宽 tile，可以发出足够多彼此独立的 MMA，隐藏指令延迟。

代价是部分和。线程块内部先在共享内存中做对数级归约：成对 warp 写出和读取 fragment，归约轮数随参与 warp 数按 $\log_2 W$ 增长。FP32 累加器只在最终写出时转换为 FP16。这个开销之所以可接受，是因为 $M$ 较小，输出元素量远少于 $K\times N$ 权重量；用少量输出归约换取整段权重流期间的高并行度，整体上划算。

可以把这个决策写成一个粗略比值。若沿 $K$ 切成 $S$ 份，需要额外处理约 $(S-1)MN$ 个部分和，而主乘法仍有 $MKN$ 个乘加。当 $K$ 是数千、 $S$ 只是少数几份时，额外工作与主工作量之比约为

\frac{(S-1)MN}{MKN}=\frac{S-1}{K},

算术量很小。真正需要控制的不是加法次数，而是跨线程块同步和全局内存往返，因此 Marlin 尽量在线程块内部完成归约，并让跨线程块归约的次数最少。

Split-K 与全局归约：小批量为什么仍能占满 GPU#

为什么规则二维网格会浪费最后一波 SM#

假设某层沿 $N$ 方向只能切出 80 个输出 tile，而 GPU 有 72 个 SM。规则调度会产生两波：第一波 72 个线程块，第二波只有 8 个，第二波期间大部分 SM 空闲。沿 $K$ 平均切成两份会变成 160 个线程块，波数更满，却让每个输出 tile 都产生两个部分和，必须全部做全局归约。

Marlin 使用接近 Stream-K 思路的 striped partitioning。先把权重视为按 $K$ 行、 $N$ 列排列的 tile 网格，计算每个 SM 应处理的 tile 数

T=\left\lceil\frac{\#\mathrm{tiles}}{\#\mathrm{SMs}}\right\rceil.

然后从左上角按列分配连续的 $T$ 个 tile。若一个 SM 在某列走到底仍没拿满 $T$ 个任务，它继续领取下一列顶端的 tile。这样每个 SM 的工作量相差至多很小，只有跨越列边界的 stripe 才会使同一输出列被多个线程块部分覆盖，触发全局归约。

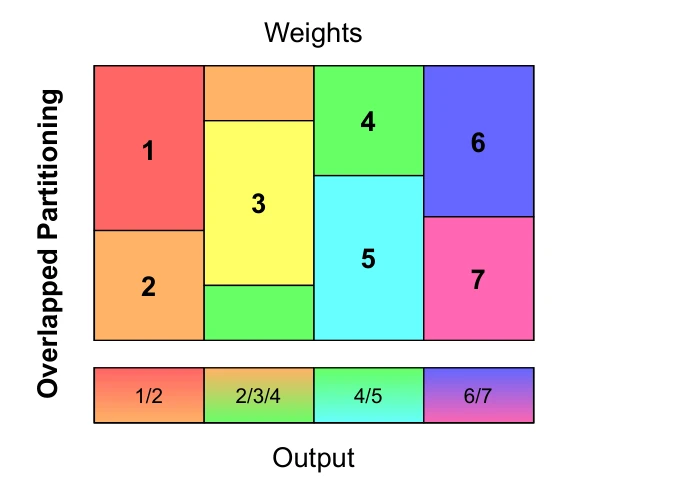

图源：Marlin 论文 Figure 5。彩色大块是 7 条 stripe；下方输出中的 1/2、2/3/4 表示这些输出列包含多个 stripe 的部分和。与对所有列统一 Split-K 相比，它只在边界处引入归约。

为什么归约串行，却不一定慢#

同一输出列上的多个 stripe 按从底到顶的顺序串行合并。这个顺序利用了任务分配造成的完成时间差：底部 stripe 通常更早完成，顶部跨列的 stripe 更晚完成。线程块通过一个很小的 lock workspace 获取顺序，直接在输出 buffer 上以 FP16 暂存部分和，并用 FP32 做合并计算。

“串行”听起来危险，但需要比较数据规模。每条 stripe 的主体是读取大块 $K\times N$ 权重并完成 $MKN$ 乘加，归约只触及 $M\times N$ 输出；而条带方案又把需要归约的列边界压到很少。输出 buffer 刚被前一个线程块写过，通常仍在 L2 中，所以全局地址并不等于每次都落到 HBM。原始实现还只用 lock 数组保存访问次序，不为所有部分和分配一张庞大临时矩阵。

这个设计也带来数值与可复现性权衡。线程块内使用 FP32 累加，但原始全局归约为了原位和 L2 命中，会把中间结果暂存为 FP16；浮点加法顺序也随 stripe 分解而变。因此它不承诺与单一 FP16 GEMM 逐 bit 相同。现代 vLLM 的 Marlin 路径已包含临时输出、FP32 reduction 与 atomic-add 等更多选择，说明生产实现会根据 shape、精度要求和硬件继续扩展归约策略。

大 $M$ 时虚拟复制权重网格#

当 $M\gg64$ ，Kernel 把输入按 64 行切成多个子问题并行处理。调度计算中可以把权重 tile 网格“虚拟复制”多份，让每个子问题参与条带分配；真正访问权重时再用模运算映射回同一张 $B$ 。这样不复制物理权重，却增大了可调度任务集合，减少 Prefill 大输入下的跨块归约。

这也说明 Marlin 的并行策略不是简单的 batch 维、输出维或 Split-K 三选一，而是分层组合： $M$ 大时拆 64 行子问题， $N$ 方向提供独立输出列，线程块内让 warp 分摊 $K$ ，线程块间只在条带边界做有限的 $K$ 切分。每一层都在用尽量局部的归约换更均匀的 SM 利用率。

可复现的调用链与实现伪代码#

理解 Marlin 最容易混淆的是“量化”“重排”“执行”三个阶段。完整调用链如下：

1
FP16/BF16 权重
2
  -> GPTQ、AWQ 或其他方法确定 4-bit 码值与 group scale
3
  -> checkpoint 保存为某种量化格式
4
  -> 模型加载时检查 group size、zero point、K/N 对齐和 GPU 能力
5
  -> repack 为 Marlin 的权重与 scale 排列
6
  -> 为跨 CTA 归约分配并清零 workspace
7
  -> 每次前向把激活展平成 [M, K]
8
  -> 选择 tile 配置并启动 Marlin GEMM
9
  -> 输出恢复成 [..., N]

原始作者仓库的 Layer.pack() 清楚展示了离线格式形成过程：权重除以 scale 后舍入，偏移 8 并截断到 $[0,15]$ ；随后按 $16\times16$ tile 重排，应用固定 _perm，最后把 8 个 nibble 打进一个 uint32。scale 也使用独立的 scale_perm。前向阶段只分配输出并调用 marlin_cuda.mul()，不再重复这些置换。

Kernel 主体可压缩成下面的结构：

1
configure_tiles(M);                 // 小 M: K128 x N128；较大 M: K64 x N256
2
assign_stripe(blockIdx, num_sms);   // 跨 N 列连续分配 K tiles
3
precompute_smem_offsets();          // XOR swizzle 后的静态地址
4

5
issue_first_three_cp_async_stages();
6
load_first_register_fragment();
7

8
for (each tile in my_stripe) {
9
    for (each K subtile, fully unrolled) {
10
        prefetch_next_fragments_from_smem();
11
        refill_future_cp_async_stage_if_needed();
12

13
        FragB w0 = dequant(packed_low);
14
        FragB w1 = dequant(packed_high);
15
        if (grouped) {
16
            w0 *= scale0;
17
            w1 *= scale1;
18
        }
19
        mma(a_frag, w0, accum0);
20
        mma(a_frag, w1, accum1);
21
    }
22
}
23

24
reduce_partial_warps_in_smem();
25
reduce_boundary_stripes_through_L2();
26
write_fp16_output();

复现实验时，至少要分开记录四类量：权重实际格式与 group size、矩阵 $(M,K,N)$ 、GPU 型号和时钟状态、比较基线所调用的 Kernel。只写“INT4 比 FP16 快 3 倍”没有可迁移性。论文特别锁定 base clock 做持续性能实验，因为短测时 boost clock 与热降频会改变算力屋顶；A10 若开启 ECC，校验流量还会使可用带宽比规格低约 10% 到 15%。

原始仓库要求 CUDA 11.8 以上、compute capability 8.0 以上，并说明它主要为 Ampere/Ada 优化。今天使用 vLLM 时不应把旧仓库的支持矩阵当成现状：当前 vLLM 量化兼容表列出了 GPTQ/AWQ/FP8/FP4 等 Marlin 路径及各代硬件支持，加载器还会根据 checkpoint 格式和平台自动选择或回退后端。机制可以沿用，具体可用格式必须以所安装版本的文档和日志为准。

性能结果应该怎样读#

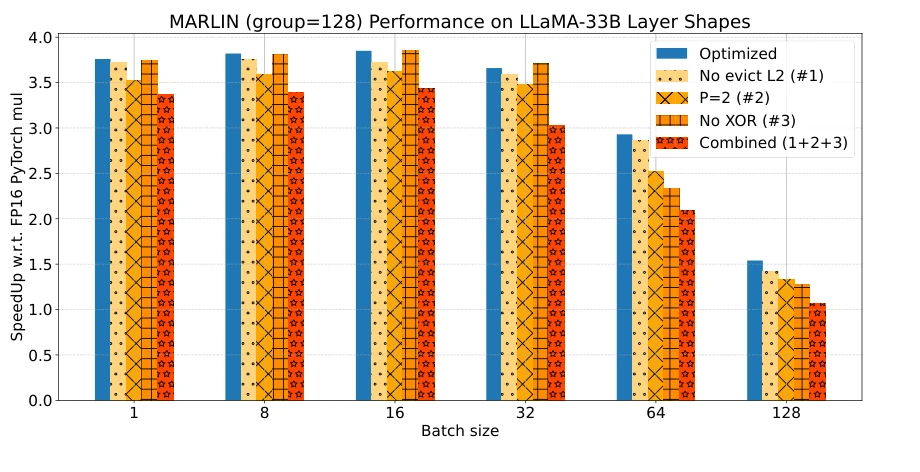

图源：Marlin 论文 Figure 12。蓝柱是完整实现；三种单独改动分别移除权重的 evict_first、把流水深度从 4 降到 2、取消激活共享内存 XOR 布局；橙色交叉柱叠加三种退化。小 batch 时权重带宽绝对主导，差距相对有限；进入中等和较大 batch 后，缓存污染、bank conflict 与不足的重叠更容易暴露，组合退化最多损失约 1 倍加速比。

论文的结果应分三层读。

第一层是理想大矩阵 Kernel 上限。在 A10 的 $72\text{k}\times18\text{k}$ 权重、group 128 实验中，Marlin 在 batch 1 到 16/32 基本维持 3.87 倍上限，batch 128 降到约 1.5 倍。这个实验主要证明流水线能把反量化和计算藏在带宽后面，不代表每个模型层都能得到相同数字。

第二层是真实层 shape。论文在 batch 16 汇总 Llama-7B/13B/33B/65B 与 Falcon-180B 的线性层，A10、RTX 3090、RTX A6000 上总体更接近四倍，A100 相对较低。原因不是 A100 更弱，而是它的绝对带宽和算力更高，固定的启动、重排与不完美切分开销占比更大；小矩阵也更难形成足够长的稳态流水。加速比必须和绝对性能一起看，不能把“更便宜的卡加速倍数更高”误解为它跑得更快。

第三层是端到端生成。论文用 vLLM、每序列 64 个输入 token 和 64 个输出 token 测试，表中有几个代表点：

模型与 GPU	batch	加速比
Llama-2-7B，1×A10	1	2.93×
Llama-2-7B，1×A10	16	2.74×
Llama-2-7B，1×A10	128	1.20×
Llama-2-13B，1×A6000	1	3.17×
Llama-2-13B，1×A6000	16	2.77×
Llama-2-13B，1×A6000	128	1.23×
Yi-34B，1×A100	1	2.90×
Yi-34B，1×A100	16	2.69×
Yi-34B，1×A100	128	1.18×

端到端低于单层 3.87 倍很正常，因为注意力、归一化、采样、KV Cache 管理和调度没有被这一个线性层 Kernel 同比例加速。对一个应用 Amdahl 定律，若可被 Marlin 加速的线性层占原延迟比例为 $p$ ，单层加速为 $S$ ，端到端上限是

S_{\mathrm{e2e}}= \frac{1}{(1-p)+p/S}.

即使 $S=3.87$ ，只要其他路径占 20%，端到端上限也只有约 2.47 倍。论文报告的具体结果还混合了模型、batch、张量并行和硬件差异，不能脱离条件横向拼表。

多 GPU 场景尤其能体现这一点。增加张量并行度后，每张卡上的权重子矩阵变小，Marlin 稳态工作缩短；通信与框架固定开销占比上升。论文中 Llama-2-70B 在 A100 上从 2 卡增至 8 卡时，batch 16 的相对加速从 2.42 倍降到 1.44 倍。量化依然减少每卡容量，但“能放下”和“端到端更快”是两个不同指标。

最后，精度表也必须正确归因。Kernel 只是按给定的码值和 scale 执行近似矩阵乘，精度差主要来自 GPTQ/AWQ 等量化步骤和分组方案，而不是 cp.async 或 striped scheduling。论文 Llama-2-7B 的 GPTQ INT4 在三项任务均值上由 56.96 降到 53.63，说明这组具体 checkpoint 并非无损；这不能用 Kernel 加速曲线掩盖，也不能反过来归咎于调度策略。

与 GPTQ、AWQ、CUTLASS 和后续 Marlin 路线的关系#

GPTQ/AWQ 解决误差，Marlin 解决执行#

GPTQ 用近似二阶信息决定逐列量化与误差补偿；AWQ 根据激活统计寻找显著权重，并通过按通道缩放减轻这些权重的量化误差。两者都可以产生 4-bit 权重、group scale 与可选 zero point，但 checkpoint 的打包次序和量化语义并不必然相同。

Marlin 对量化算法本身没有强依赖，却对运行时格式有强依赖。要把一个 checkpoint 交给 Marlin，需要确认：码值是否为支持的对称或非对称类型、group size 是否有对应 Kernel、scale 与 zero point 的数据类型、权重能否重排到要求的 tile 对齐。当前 vLLM 会在加载阶段完成 GPTQ/AWQ 到 Marlin 布局的 repack；这一步不重新决定量化码值，只改变物理排列。

因此“GPTQ 模型”和“Marlin 模型”不是互斥的两个精度算法标签。前者可以描述码值如何得到，后者可以描述码值由哪个 Kernel 和哪种布局执行。部署排障时应把三层信息写全：量化方法、序列化格式、运行后端。

CUTLASS 是设计参照与 FP16 基线#

Marlin 沿用了 CUTLASS 的层级 GEMM 思路：线程块、warp、Tensor Core fragment 三级切分，寄存器累加，shared-memory staging 和双缓冲。区别在于 CUTLASS 的常规同精度 GEMM 不必处理 INT4 解包、scale、格式重排和小 $M$ 的条带归约。Marlin 可以理解为针对 W4A16 自动回归 shape 重新联合优化了一遍 CUTLASS 式层级结构。

论文性能图中的 FP16 PyTorch 基线调用 CUTLASS。这个口径很关键：Marlin 不是与一个朴素 CUDA 矩阵乘比较，而是与成熟的 FP16 Tensor Core GEMM 比较。3.87 倍代表在内存受限区间少搬权重带来的接近理论收益，不是因为 INT4 路径拥有四倍的 FP16 Tensor Core 峰值。

Sparse-Marlin 再叠加 2:4 结构化稀疏#

Sparse-Marlin 在 INT4 基础上进一步对每 4 个权重保留 2 个非零值，并使用 Ampere Sparse Tensor Core 的 mma.sp。非零值本身仍以 4 bit 保存，因此权重值流量相对密集 FP16 可降到约八分之一；同时还要携带每组非零位置的 2-bit metadata。

硬件要求稀疏矩阵出现在 MMA 的指定操作数位置，所以实现把 $AB$ 改写为 $(B^TA^T)^T$ ，并为非零值与 metadata 各设计一套离线布局。论文在密集 Marlin 之上测得最高约 65% 的额外 Kernel 加速，端到端也有收益。但稀疏化会再引入模型质量问题，并不是把任意 W4A16 checkpoint 加一个开关就能免费翻倍。

Marlin 已从一个 Kernel 变成一族实现#

原始仓库的主路径很窄：FP16×INT4、对称量化、group size 128 或整列 scale，重点优化 Ampere/Ada。生产框架中的 Marlin 已继续演化。当前 vLLM 源码包含 GPTQ/AWQ repack、不同 scalar type、zero point、bias、FP32 reduction、FP8/FP4 权重路径和更多架构模板。这里的共同内核思想仍然是：权重以紧凑格式跨内存层次，在寄存器中转换成硬件可计算类型，以多级流水和 shape-aware 调度隐藏转换。

但“同名”不保证性能相同。某个新格式可能借用 Marlin 调度框架，却有不同反量化成本；某代 GPU 可能已经提供更合适的原生低精度 Tensor Core，CUTLASS、FlashInfer 或专用 Kernel 会胜出。框架的自动后端选择是起点，针对真实 $(M,K,N)$ 做基准才是结论。

适用边界与工程陷阱#

1. W4A16 最适合权重带宽受限的 decode#

小到中等 $M$ 是 Marlin 的主场：普通 decode、连续批处理中几十条序列并行、以及一次验证多个候选 token 的投机解码，都可能落在甜点区。长 prompt Prefill 的 $M$ 很大，GEMM 已经计算受限，W4A16 仍能节省模型显存，却不应期待接近四倍速度。论文在 A100 上观察到 batch 1024 以内与未压缩计算受限 GEMM接近，继续增大输入时约慢 10%，正体现了反量化在计算受限区不再“免费”。

判断方法不是看请求数，而是看一次线性层实际展平后的 $M$ 。调度器可能把多个请求的 Prefill chunk、decode token、投机分支合在同一批中；MoE 层还会把 token 按专家重新分组，使每个专家 GEMM 的 $M$ 与全局 batch 不同。性能分析必须抓到 Kernel 的真实 shape。

2. shape 对齐和小矩阵会改变结论#

原始 Layer 要求 $K$ 能被 128 整除、 $N$ 能被 256 整除，只支持 group size 128 或整列 scale。这些限制来自已编译 tile 组合，不是线性代数本身。现代框架会支持更多形状，或在加载时 padding 到可执行尺寸；padding 仍会产生真实计算和内存访问，极端不对齐时可能明显降低有效利用率。

张量并行也会改变 shape。列并行把 $N$ 除以 TP 数，行并行把 $K$ 除开；分片越多，单卡矩阵越小，条带调度越难形成长稳态，collective 占比也越大。部署前应按每个 rank 的局部矩阵做 sweep，而不是拿未分片模型的单卡微基准推断。

3. checkpoint 格式不是可互换的字节数组#

同样标注 “INT4、group 128” 的 GPTQ、AWQ 与 Marlin tensor，nibble 顺序、scale 排列、zero point 语义都可能不同。错把一种 packed tensor 传给另一种 Kernel，轻则触发 shape 检查，重则产生数值看似正常却完全错误的输出。正确路径是让框架识别 quantization_config 并调用对应 repack，不要仅通过改配置名称强制加载。

模型启动时间和显存峰值也会受 repack 影响。若框架先保留来源格式，再生成 Marlin 副本，加载阶段可能短暂持有两份权重；若每次启动都动态转换，还会增加冷启动延迟。面向固定部署可以预先保存兼容格式，但要绑定清楚框架版本、量化元数据和目标硬件。

4. “Kernel 支持”不等于“模型所有层都走它”#

词嵌入、归一化、注意力、采样显然不属于 Marlin GEMM；某些线性层还可能因尺寸、bias、并行切分、输出头精度策略而回退到其他实现。MoE 的 grouped GEMM 与稠密线性层也有不同调度问题。端到端优化要从 profiler 验证各层实际后端，不能只凭启动参数。

可以用四个层次逐步验证：

数值：对小矩阵比较反量化参考实现与 Kernel 输出，分别统计最大绝对误差和相对误差。
布局：验证 repack 后再 unpack 能恢复相同码值、scale 与 zero point。
Kernel：对真实层 shape 扫 $M$ ，同时记录时间、有效 HBM 带宽、Tensor Core 利用率和 shared-memory bank conflict。
服务：在相同请求分布与 SLO 下比较 TTFT、TPOT、吞吐、显存占用和尾延迟。

若微基准快而服务不快，问题通常在 Amdahl 比例、层回退、通信或调度；若 batch 1 快而 batch 16 坍塌，则优先检查反量化/MMA 交叠、激活重复加载和 tile 划分；若理论带宽高但实测低，则检查对齐、cache hint、ECC、频率以及事务合并。

5. 数值等价、确定性和量化精度是三件事#

量化精度描述 $B$ 与 $\widehat B$ 的差异；Kernel 数值误差还包含 FP16 scale、FP32 累加以及部分和降精度；确定性则取决于归约顺序是否固定。一个 Kernel 可以正确实现给定量化公式，却不与另一后端逐 bit 相同。验证阈值应依据误差模型制定，而不是把 bitwise equality 当作唯一标准。

此外，Marlin 只改变线性层权重路径，不量化 KV Cache。模型权重省出的显存可以间接容纳更多 KV block、提高并发，但那是容量再分配带来的系统收益，不是 Marlin 直接压缩了 KV。KV 内存的分页、复用与回收机制可结合 PagedAttention 完全拆解继续理解。

小结#

Marlin 把“4-bit 权重少搬四倍数据”兑现成真实速度，靠的不是单点技巧，而是一组互相咬合的约束：离线重排让 128-bit 合并加载直接生成目标线程所需 nibble；lop3 与 half2 把 INT4 快速构造成 FP16 fragment；四级 cp.async、寄存器双缓冲和列向 MMA 顺序把 HBM、共享内存、反量化与 Tensor Core 交叠；warp 内 Split-K 和跨线程块条带划分则在小 $M$ 下维持足够并行度，同时压低归约次数。

Roofline 给出了这套设计的边界。W4A16 对权重主导的大矩阵有约 $I\approx4M$ 的算术强度，因而在 A10 一类 GPU 上直到几十个 token 并行仍可能由显存带宽限制；超过交叉点后，计算成为屋顶，量化加速自然回落。由此也能得到部署上的核心判断：先确认真实线性层 shape 是否在带宽受限区，再讨论量化格式和 Kernel；先验证实际后端与硬件利用率，再用端到端服务指标下结论。

Marlin 最值得复用的思想并不限于 INT4。任何“压缩存储、片上展开、原生计算”的混合精度路径，都要回答相同问题：压缩节省的字节能否覆盖展开代价，展开后的数据是否直接进入硬件 fragment，流水是否能让转换与计算并行，任务划分是否能在真实 shape 上填满机器。把这四个问题答清楚，才算从模型文件里的低比特走到了 GPU 上的低延迟。

音乐

音乐
