系统级摩尔定律：未来五年集成电路技术发展趋势研判

问题的边界：衡量“先进”的尺子已经变了#

讨论未来五年集成电路技术趋势，不能只问“2 nm 之后还有没有 1.4 nm”。这个问法默认集成电路是单一平面上的晶体管密度竞赛，而 2026 年的产业现实早已不是这个样子：先进逻辑继续缩小，存储带宽成为 AI 系统的中心约束，先进封装从配套工艺上升为系统架构本身，EDA 从画版图的工具转向多物理场系统优化平台，制造环节则同时被设备、材料、良率、能耗、地缘安全和资本开支约束。

更合适的判断框架是把传统的 PPAC（performance、power、area、cost）扩展为系统级 PPAC：四个指标不再只在单个 die 内闭合，而是在晶体管、片上互连、背面供电、HBM、硅中介层、chiplet、封装基板、散热、软件栈与供应链之间共同闭合。

链条的两端都在给出信号。需求侧，WSTS 在 2026 年 6 月的春季预测中把 2026 年全球半导体市场规模大幅上调到 1.51 万亿美元，同比增长约 90%，其中存储约 8,039 亿美元、逻辑约 4,114 亿美元，并预计 2027 年进一步增长到 1.91 万亿美元——这是半导体历史上第一次出现万亿美元量级的年度市场。供给侧，SEMI 在 2026 年 9 月发布的 WWSEMS 数据显示，2026 年第二季度全球半导体设备销售额达到 405.3 亿美元，同比增长 23%、环比增长 11%，连续第二个季度刷新历史纪录，且增量集中在先进逻辑、先进封装、存储与量测环节。

需要给这两个数字加上限定条件：它们衡量的是市场规模，不是技术能力，而且预测口径本身波动极大——同一机构在 2025 年秋季给出的 2026 年预测仅为 9,750 亿美元。真正值得注意的不是曲线的高度，而是曲线的形状：增长的绝大部分来自 AI 基础设施对算力、存储和互连的拉动，而不是手机、PC 等传统终端的需求复苏。这意味着未来五年的技术选择不会只由实验室可行性决定，还会被资本开支节奏、存储周期和区域供应链政策共同塑形。

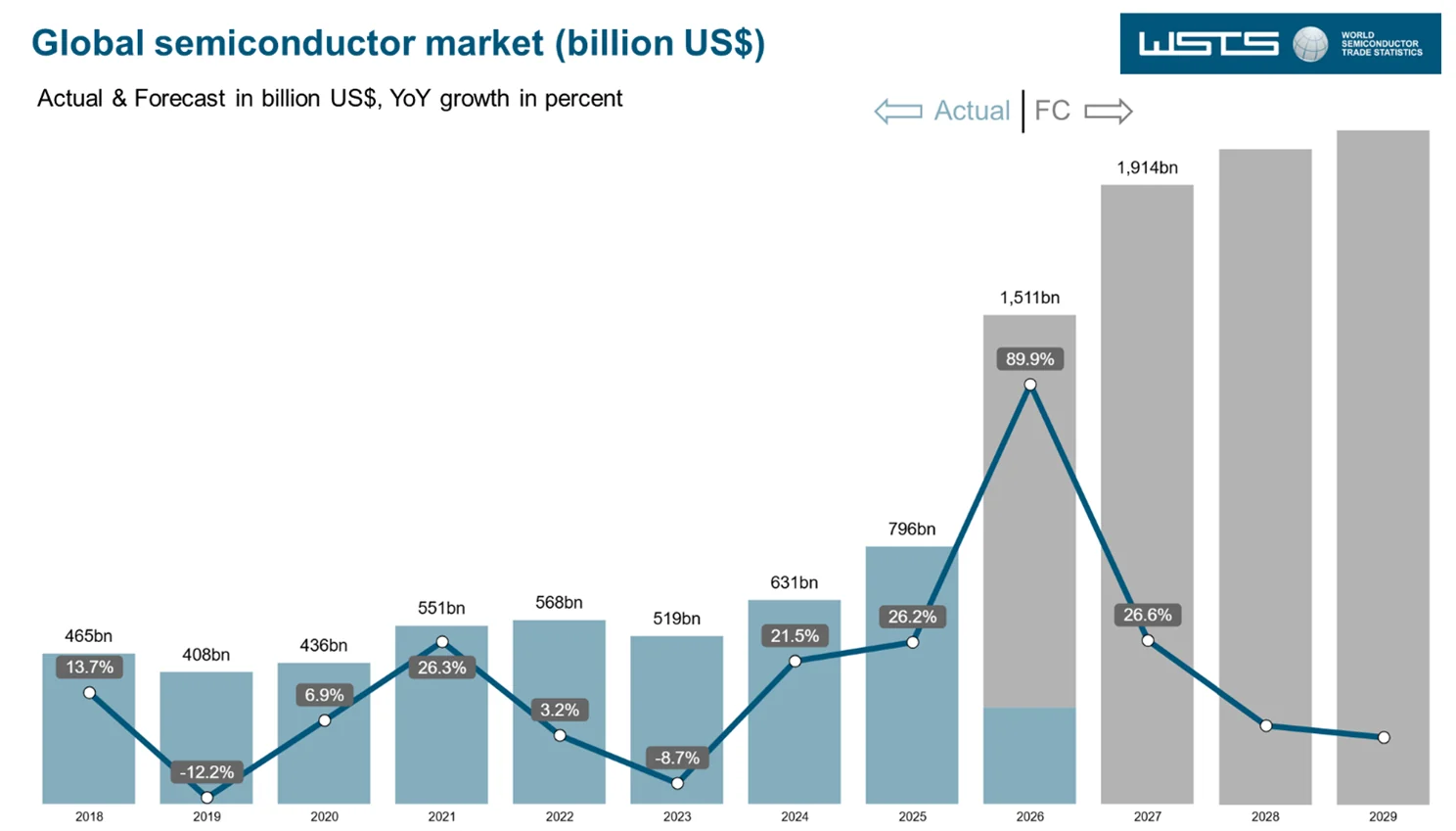

图源：WSTS 2026 年 6 月春季预测新闻稿配图。WSTS 将 2026 年增速上调至约 90%，并预计 2027 年达到 1.91 万亿美元。曲线陡峭的主因是存储与 AI 相关逻辑器件的需求重估，而不是消费电子的全面复苏；这类预测在周期转折点上经常被大幅修正，更稳妥的读法是把它当作“AI 正在吃掉增量资本”的证据，而不是精确的路线图。

本文的核心判断是：2026-2031 年集成电路技术将从传统的“器件几何微缩”进入系统级摩尔定律阶段。它不是摩尔定律消失，而是有效算力的提升——按单位成本、单位能耗、单位封装体积、单位系统复杂度衡量——将由器件、互连、封装、存储、EDA、软件和制造组织共同决定。如果把未来五年的进展画成一张图，它更像多条并行推进且互相牵引的技术栈，而不是一条单轴曲线。

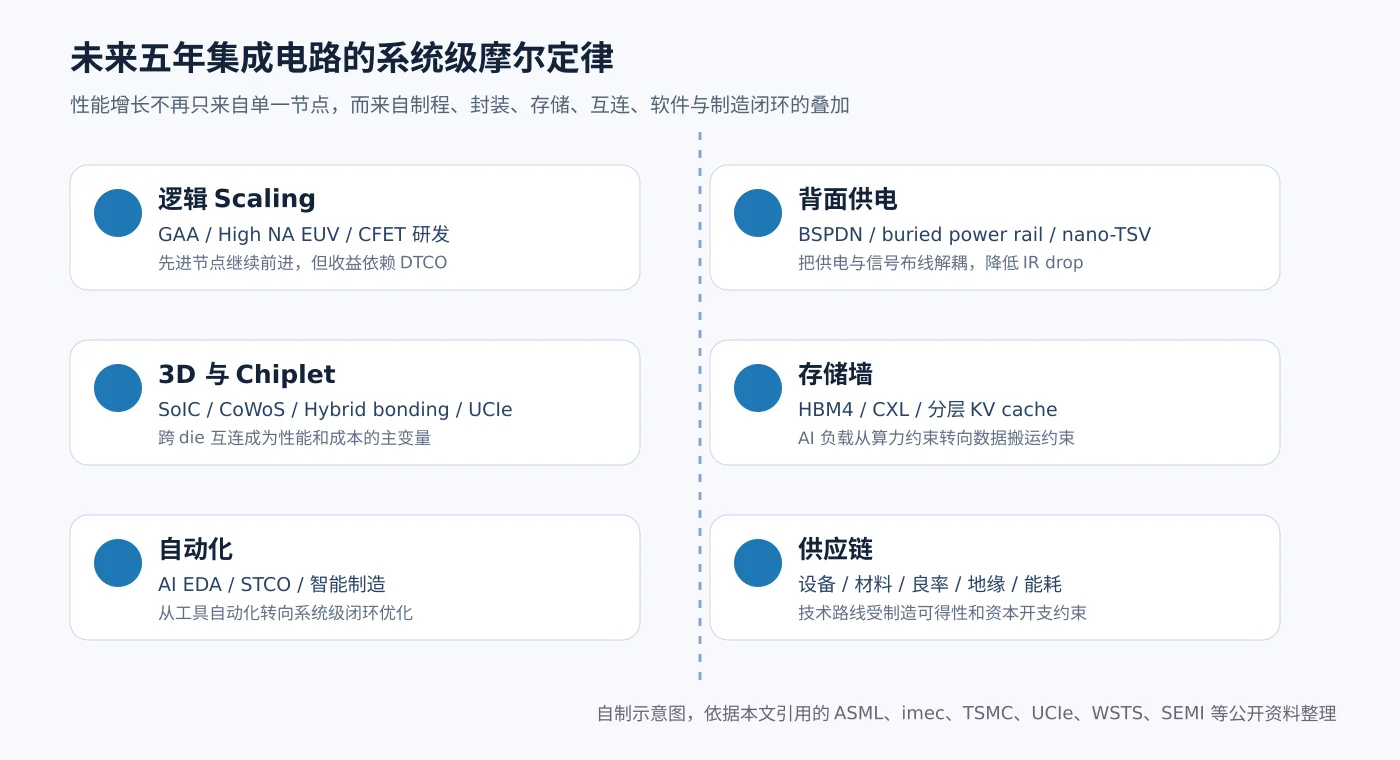

图源：本站自制示意图，依据本文引用的 ASML、imec、TSMC、UCIe、Micron、WSTS 与 SEMI 等公开资料整理。图中的六个方向并非并列清单，而是互相牵制：先进节点决定计算密度上限，背面供电决定这些晶体管能否被喂饱电，3D 封装决定系统能堆多大，存储与互连决定数据搬运成本，自动化与供应链决定上述方案能否被设计出来并量产出来。任何一项落后，都可能抵消其他环节的进步。

具体而言，2026-2031 年集成电路技术会沿着七条主线同时推进。

第一条是几何 scaling 的延续与变形：收益来源从“单纯缩短栅长”转向 GAA、CFET、背面供电、低电阻互连和计算光刻共同支撑的综合密度提升，器件结构本身开始进入三维化。

第二条是 3D 堆叠与先进封装成为性能 scaling 的主战场：在 AI 加速器与高带宽存储系统中，chiplet 化、多 die 集成、混合键合与高密度互连会替代大单片 die 的一部分角色。

第三条是存储与互连从外围约束变成体系结构的第一变量：HBM4、近存计算、CXL、光互连和 co-packaged optics 的进展会直接决定芯片形态，而不再只是配套选项。

第四条是 AI 同时改造芯片的需求侧与设计制造侧：一方面 AI 负载要求更高带宽、更高能效、更低延迟；另一方面 EDA、DTCO、STCO、工艺控制、缺陷检测和 fab 调度会越来越多地引入机器学习与生成式方法。

第五条是先进制程不再独立决定产品竞争力：制程、封装、架构、软件、编译器、散热和供电必须联合设计，系统技术协同优化成为核心能力。

第六条是自动化从设计自动化扩展到制造、封装与测试自动化：芯片复杂度继续上升，但人力、验证和良率不能按同样速度增长，工具链必须承担更多工程决策。

第七条是技术路线明显分层：最先进 AI/HPC 芯片追求最密集的逻辑和封装；汽车、工业、功率、射频和传感器更重视成熟节点、可靠性、长期供货和异构集成。“先进”不再只有一个方向。

需求侧：AI 如何改写芯片设计的目标函数#

AI 对集成电路的影响不能只理解为 GPU 出货增长。更本质的变化是，AI 负载改写了芯片设计的目标函数。

传统高性能数字芯片大多围绕峰值算力、通用吞吐、缓存层次和软件生态展开。大模型推理把问题改写为：在给定功耗、封装面积、HBM 容量、互连带宽和服务延迟约束下，如何以最低成本完成尽可能多的 token、图像、视频、机器人轨迹或检索任务。在这个目标函数里，“算力”不再是唯一稀缺资源——内存带宽、KV cache 容量、跨 GPU 通信、集群网络、供电、散热和封装良率常常才是真正的瓶颈。站内关于长上下文推理内存墙的讨论可参考 HotChip/FMS 内存墙（一）：HBM scaling、3D-DRAM、PIM 与 CXL-PNM，它解释了为什么推理芯片不能只堆峰值 TFLOPS。

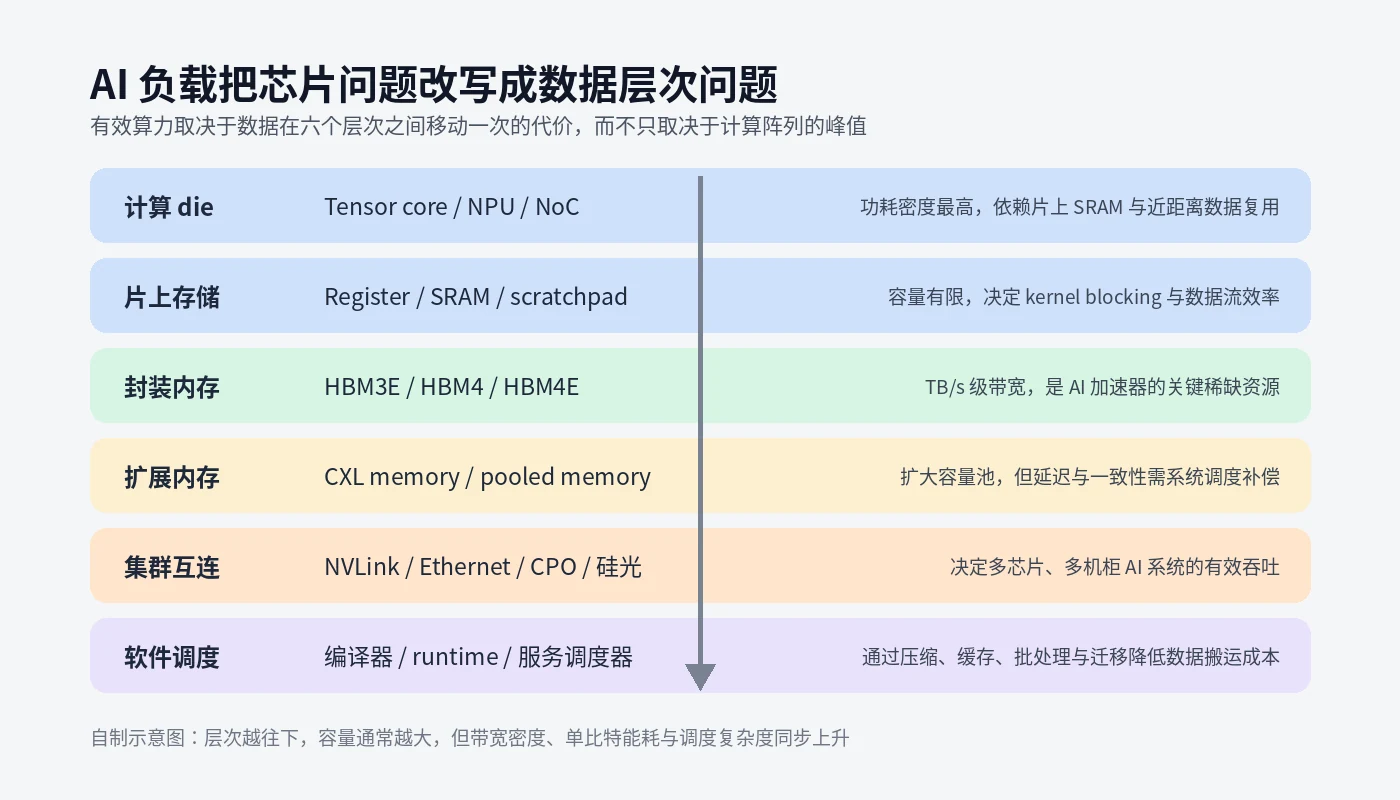

图源：本站自制示意图。计算 die 内部的 SRAM、封装内的 HBM、CXL 扩展内存、机柜互连和服务调度共同决定单位 token 成本。层次越往下容量越大，但带宽密度、单比特能耗与调度复杂度同步上升，因此“把数据放在哪一层、以什么代价搬运”本身就是架构决策，而不是实现细节。

先进逻辑的需求来自这张图的顶部。 矩阵乘、注意力、MoE、视频生成、机器人策略网络和科学计算都要求更高能效的计算阵列。先进节点能带来更高晶体管密度和更低开关能耗，但收益已经远不如 Dennard scaling 时代那样线性：电压不能持续等比例下降，互连 RC 延迟和漏电功耗占比上升，SRAM 缩放明显慢于逻辑，而片上数据搬运的能耗常常超过算术运算本身。未来五年先进逻辑的价值，不在于把更多晶体管塞进同一面积，而在于为更复杂的张量核、片上网络、缓存、压缩/解压单元、低精度算术和安全隔离提供设计空间。

高带宽存储的需求来自这张图的中间两层。 Micron 的 HBM4 页面显示，其 HBM4 采用 2048-pin bus，速率超过 11.0 Gbps，单栈带宽超过 2.8 TB/s，并明确面向长上下文、多模态、AI agent 和 HPC 场景。这个数字的含义很直接：单个封装内的内存系统已经进入 TB/s 量级，芯片性能越来越受限于封装里能放多少 HBM、HBM 与逻辑 die 之间能以多低的能耗传输数据、系统能否把热量和电流稳定送走。HBM 不再只是“显存”，而是 AI 加速器架构的组成部分。

先进封装的需求则来自整张图的代价结构。 大模型加速器往往需要多个计算 die、多组 HBM、I/O die、SerDes，甚至封装内光学接口。单片 reticle 限制、良率成本和设计复用需求共同推动 chiplet 化：一个大 die 面积越大，随机缺陷造成的良率损失越严重；拆成多个 chiplet 后，不同功能模块可以用不同节点制造，IP 复用也更灵活。但 chiplet 并不免费，它把问题转移到 die-to-die 带宽、延迟、一致性协议、封装热应力、测试覆盖率和供应链协同上。因此 AI 芯片的竞争，本质上是“架构 + 制程 + 封装 + 存储 + 软件”的系统竞争。

AI 还反向改造了芯片的设计与制造过程。SEMI 对 EDA 增长与 AI 影响的访谈中提到，EDA、半导体 IP 和服务收入已经连续多年增长，AI 功能正在从独立产品逐步嵌入传统 EDA 工具。技术逻辑并不复杂：先进芯片的状态空间已经超出纯人工调参能力。布局布线、时序收敛、功耗优化、版图热点修复、验证覆盖、良率预测、缺陷分类、设备维护和 fab 调度，都可以被看成高维约束优化问题。机器学习未必替代工程师，但会改变工程师处理问题的粒度——从手工移动局部单元，转向定义约束、审查候选方案、验证模型建议、处理跨域 trade-off。

产品定义方式也随之变化。过去芯片以规格表作为交付中心：核心数、频率、缓存、接口、功耗、面积、封装尺寸。AI 时代的旗舰芯片更像系统部件，它必须同时回答训练集群规模、推理服务延迟、token 成本、HBM 供给、机柜功耗、液冷条件、软件栈成熟度、模型并行策略和供应链可复制性。评价函数于是从局部 PPA 变成系统 TCO：一个方案即使在单 die 上更优，若导致封装面积过大、HBM 配比失衡、网络通信过重或良率不可控，也可能不是最优产品。

这种牵引还会继续分化。通用 GPU 与 AI 加速器服务最大规模模型，边缘 AI、汽车、机器人、可穿戴和工业控制则需要更低功耗、更低成本、更高可靠性的专用芯片；前者强调 HBM、先进节点和高速互连，后者强调嵌入式 NVM、模拟/混合信号、传感融合、低功耗 always-on 计算和功能安全。具身智能是后一条路线最典型的场景，站内具身智能完全入门：从会聊天的 AI 到会干活的机器人从机器人侧描述了这类芯片的真实约束。未来五年，“AI 芯片”不是单一品类，而是一组由应用约束定义的芯片族。

经济性：继续缩小不再自动等于继续变好#

摩尔定律的原始表述是单位面积上的晶体管数量定期翻倍，但产业真正依赖的是它的推论：每一代新工艺都会让单位晶体管的成本下降。这个推论在过去十年逐渐失效，而它失效的方式，直接决定了未来五年技术路线的形状。

第一条证据来自成本模型。分析师 Ben Bajarin 在 2026 年 4 月发布的前端成本模型显示，制造十亿个晶体管所需的成本从 N5 时代的约 5.4 美元上升到 A16 时代的约 11 美元；同一模型给出的资本强度也从 N5 时代每 5 万片/月产能约 160 亿美元投入，上升到 N2/A16 时代的 280-300 亿美元。先进产能的入场费几乎翻倍，而产出效率没有同步提升——这正是“每晶体管成本不再下降”在财务上的具体形态。

第二条证据来自晶圆报价。按多数分析师估计，N5 晶圆约 1.5-1.6 万美元一片，N3 约 1.8-2 万美元；据韩国媒体转述并经 TrendForce 转载，N2 报价约 3 万美元，比 N3 高出约 50%。最后这一档数字需要谨慎对待：TSMC 从未确认任何报价，其管理层还公开否认过因缺货大幅涨价，另有一些分析师给出的 N2 涨幅估计只有 20-25%。口径分歧本身就是结论的一部分——先进节点的定价高到让外界持续争论“值不值”，这在 28 nm 时代是不可想象的。

成本上升的另一面是设计门槛。IBS 的估计显示，一颗复杂 SoC 的设计成本从 28 nm 时代的约 4,800 万美元，升到 5 nm 的 4.49 亿美元、3 nm 的 5.81 亿美元、2 nm 的 7.25 亿美元，其中验证占四成以上（这一口径被部分机构认为偏高，但趋势方向分歧不大）。当一次流片的代价逼近十亿美元量级，能进入最先进节点的客户就只剩少数几家超大厂商——TSMC 的先进产能被报道已排到 2028 年，NVIDIA 的首代 Rubin 甚至据报留在 N3P 而非直接跳到 N2。

把这些数字放在一起，就能理解产业为什么不再把几何微缩当作唯一的进步路径：如果单位晶体管成本不再下降，那么继续缩小晶体管的意义就必须由别的东西兑现——更高的能效、更大的封装、更近的存储、更低的通信开销、更好的系统协同。这正是系统级摩尔定律的成因。

需要补充一个反向限定：放缓的是单位晶体管的制造成本，不是系统的性价比。Epoch AI 的统计显示，按 AI 芯片采购价格折算的每美元性能仍以年均约 49% 的速度增长。原因在于，性能提升的很大一部分来自架构、封装、存储层次和软件，而不再只来自晶体管本身。

逻辑 scaling：从栅长微缩到器件三维化#

先进逻辑 scaling 仍然存在，但“继续 scaling”已经不等于“继续把栅长缩小”。光刻、晶体管结构、互连、供电和系统封装必须一起演进。

光刻分辨率的基本关系由 ASML 解释的 Rayleigh 判据给出：

CD = k_1 \cdot \frac{\lambda}{NA}

其中， $CD$ 是 critical dimension（关键尺寸），即能印刷的最小特征尺寸； $\lambda$ 是曝光光源波长； $NA$ 是光学系统数值孔径； $k_1$ 是与工艺、掩模、照明、光刻胶和计算光刻相关的综合系数。要缩小 $CD$ ，可以减小波长、增大数值孔径，或把 $k_1$ 压到更接近物理极限。EUV 已经把波长推进到 13.5 nm，High NA EUV 则把 NA 从 0.33 提升到 0.55，ASML 的 EXE 平台据此给出 8 nm 分辨率，并支持从 2 nm 级逻辑向后续节点导入。

这个公式同时说明了光刻 scaling 为什么越来越贵。压低 $k_1$ 依赖计算光刻、多重图形化、OPC、严格 overlay 控制和更复杂的工艺窗口；提高 NA 会带来景深下降、半场曝光、掩模和设备复杂度上升；再加上 EUV 光源、反射镜、真空系统、光刻胶随机缺陷和量测工具，成本层层叠加。2026 年的产业状态也印证了这种复杂性：Intel 宣布 High NA 已在 18A 的部分层与部分 Panther Lake 产品上进入高量产，同时 ASML 预期 High NA 要到 2027-2028 年才会广泛放量，TSMC 明确表示至少到 2029 年的 A14 节点不需要 High NA，Samsung 的 High NA 机台仍主要服务研发线。也就是说，High NA 会推动先进节点继续前进，但产业没有回到“换一代光刻机就自然获得巨大收益”的时代。

图源：ASML。High NA EUV 是未来五年先进逻辑 scaling 的关键设备之一，却不是节点进展的唯一决定因素。它需要与光刻胶、掩模、计算光刻、量测、overlay 控制和工艺集成共同工作，而 0.55 NA 带来的半场曝光限制还会反过来约束版图与拼接方案的设计自由度。

晶体管结构方面，FinFET 已经难以继续提供足够的静电控制，GAA nanosheet 正在成为 2 nm 级节点的主流方向。GAA 的优势在于栅极从多个方向包围沟道，提高短沟道控制能力，并允许通过 nanosheet 宽度调节驱动电流。Intel 18A 公开材料把 RibbonFET 描述为 gate-all-around 架构，并与 PowerVia 背面供电并列作为该节点的标志性技术。TSMC、Samsung 和 Intel 的命名不同，方向却一致：在 FinFET 之后，晶体管必须通过更强的栅控和更灵活的沟道几何维持性能与漏电的平衡。

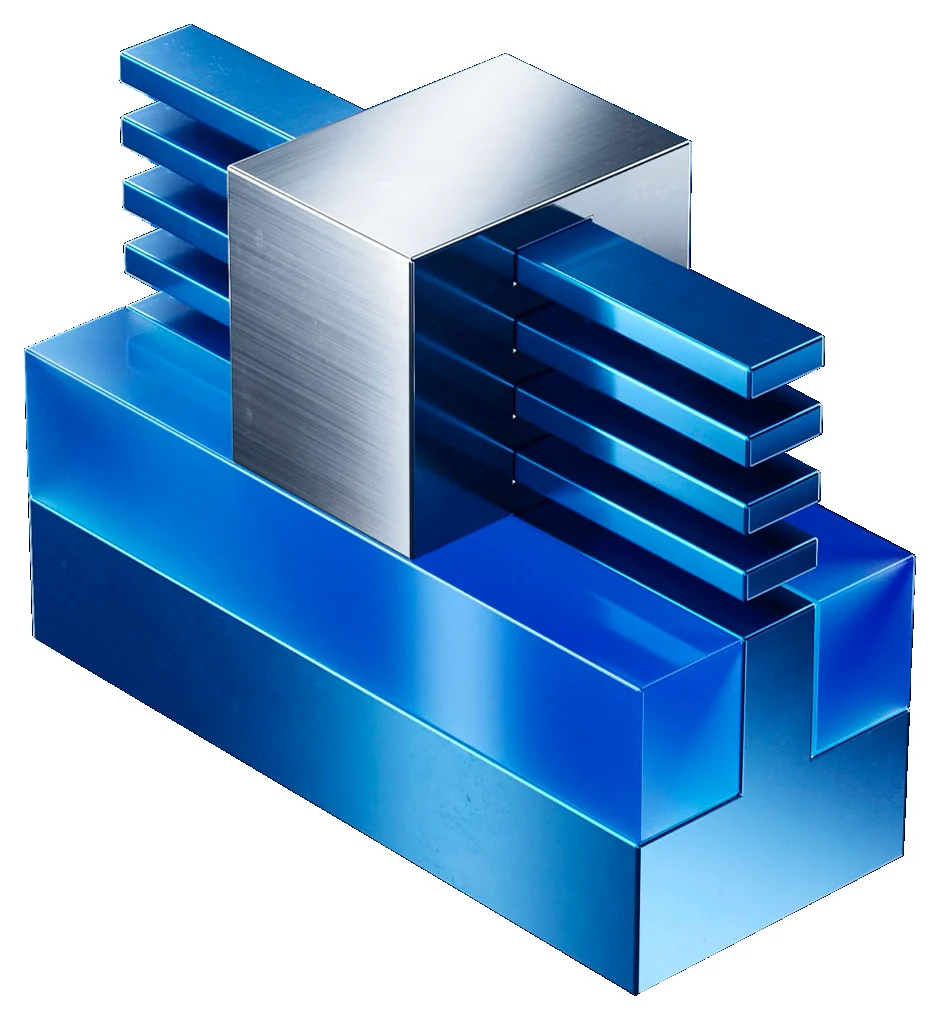

图源：Intel 官方渲染图。RibbonFET 用多层堆叠的纳米片（ribbon）作为沟道，栅极从四周包围，因此沟道宽度可以按层数和片宽调节，而不像 FinFET 那样受鳍高与鳍距的固定比例约束。这种“宽度可调”的特性对 AI 芯片尤其重要：不同计算单元对驱动电流与漏电的偏好并不相同，器件层的可调维度越多，DTCO 的优化空间越大。

继续往后，imec 的路线图把 forksheet 与 CFET 视为维持标准单元面积缩放的候选。从器件剖面可以看到，这实际上是一条标准单元高度（cell height）不断压缩的路径：finFET 时代标准单元高度超过 150 nm，nanosheet 降到 132-115 nm，forksheet 约 90 nm，CFET 则压到 70 nm 以下。

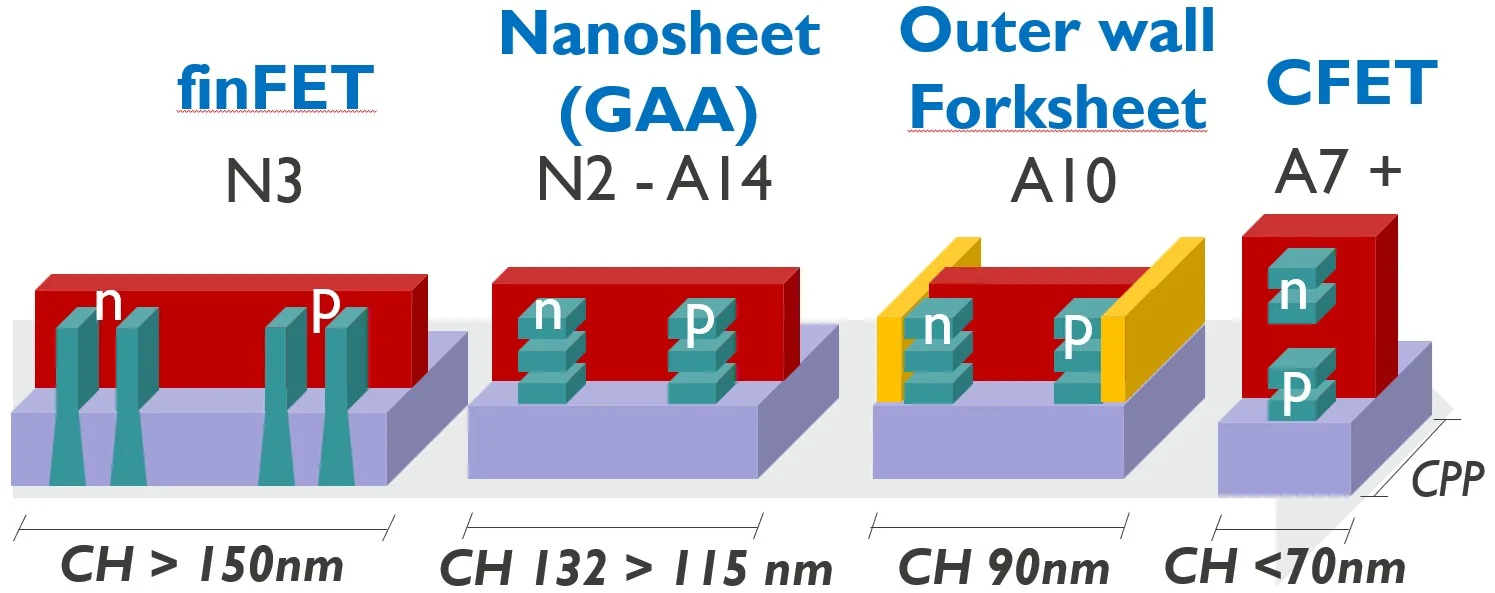

图源：imec。图中标注的 CH 为标准单元高度，CPP 为接触栅间距。器件演进的实质是让 nFET 与 pFET 的排布方式不断让出面积：finFET 并排、nanosheet 并排、forksheet 用介质墙隔开、CFET 直接把两者垂直堆叠。每一次结构变化都以更复杂的工艺换更小的单元面积。

CFET 的基本思想是把 nFET 与 pFET 垂直堆叠，而不是并排放置，从而把互补晶体管从二维平面布局推进到三维器件结构。imec 给出的剖面方案里，从 A14 节点的 5T nanosheet、A7 节点的 5T forksheet，到单片 CFET 与顺序集成 CFET 的多个版本，沟道间距、接触方案与电源轨位置都在持续压缩。

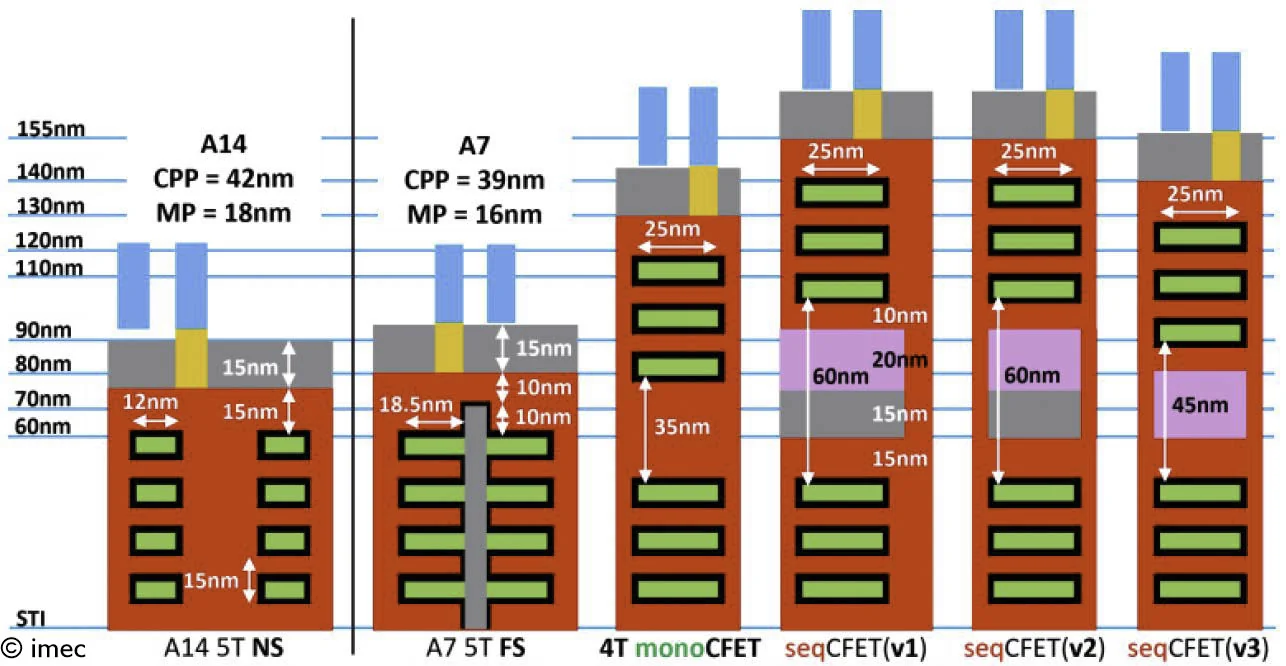

图源：imec。剖面依次为 A14 5T nanosheet、A7 5T forksheet、4T 单片 CFET 以及三个版本的顺序集成 CFET，图中数字为关键尺寸（单位 nm）。越往右侧，上下器件的间距、接触占位和电源轨方案越激进，工艺顺序与热预算的约束也越严格。

但 CFET 的集成难度极高：上下器件的材料、热预算、接触电阻、寄生电容、工艺顺序和良率都会变得更难控制。imec 自己的路线图把 CFET 排到 A7 之后的世代，产业界普遍预期其大规模商业化要等到 2031 年之后；IRDS 等路线图的口径同样把 CFET 视为下一个十年的选项，而不是本个五年的量产技术。它在本个五年的战略意义，是明确告诉产业：长期 scaling 已经必须进入器件三维化，而三维化的代价会以工艺复杂度和良率的形式体现出来。

三维化之外，长期路线图还保留着几条备选出口。二维沟道材料是其中之一：过渡金属硫化物等二维半导体可以在极薄沟道下维持迁移率与栅控，从而绕开硅沟道继续减薄时的短沟道问题，imec 已把二维材料器件纳入其逻辑缩放路线图的评估范围。单片 3D 逻辑（monolithic 3D）是另一条：它在垂直方向上重复利用已经成熟的器件层，用层间互连而非更小的晶体管换取密度。这些方向的共同点是仍处于材料与集成工艺的基础研究阶段，未来五年不会进入量产，但会被持续投入——它们代表的是几何微缩走到尽头之后的备用出口，而不是可以随时启用的替代方案。

互连是这条路径上的另一个硬约束。晶体管缩小后，局部互连线宽变窄，电阻上升，电容与串扰问题更突出，芯片延迟越来越多地由线而不是门决定——逻辑门可以继续变小，但信号和电源必须穿过越来越拥挤的金属层。这个关系可以用一个简化式子表示：

t_{wire} \propto R_{wire} \cdot C_{wire}

其中， $t_{wire}$ 是互连延迟， $R_{wire}$ 是金属线电阻， $C_{wire}$ 是互连电容。线宽缩小会推高 $R_{wire}$ ，线距缩小会增加耦合电容与串扰风险，二者相乘意味着互连延迟的恶化速度远快于器件延迟的改善速度。低电阻金属、新 barrier/liner 材料、air gap、semi-damascene、背面供电和 3D 互连因此都会成为 scaling 的组成部分，先进节点的竞争也从晶体管单点竞争变成器件、互连、供电、版图和封装的联合竞争。

背面供电：把电源网络搬到硅片背面#

背面供电网络（backside power delivery network，BSPDN）是未来五年最确定的结构性变化之一。它的价值来自一个朴素事实：传统芯片正面同时承载信号布线和电源布线，而在先进节点下二者都越来越拥挤。电源网络需要宽而低阻的金属降低 IR drop，信号网络需要密而复杂的布线连接逻辑单元，两者争夺同一批金属层，造成面积浪费、压降、噪声和时序问题。

背面供电的思路是把电源配送从正面 BEOL 中移出，通过晶圆背面金属、buried power rail（BPR，埋入式电源轨）和 nano-TSV 把电源送到标准单元附近。imec 的解释指出，背面供电让电源网络与信号网络解耦，可以用更宽、更低阻的背面金属直接送电，缩短电流穿越复杂 BEOL 的路径。其与 Arm 的合作研究给出的量化结果是：BPR 加传统正面供电可把 IR drop 降低约 1.7 倍，而 BPR 加背面供电可降低 7 倍；在 memory-on-logic 的 3D-SOC 分区设计中，背面供电让底层 die 的平均与峰值 IR drop 分别降低 81% 和 77%。

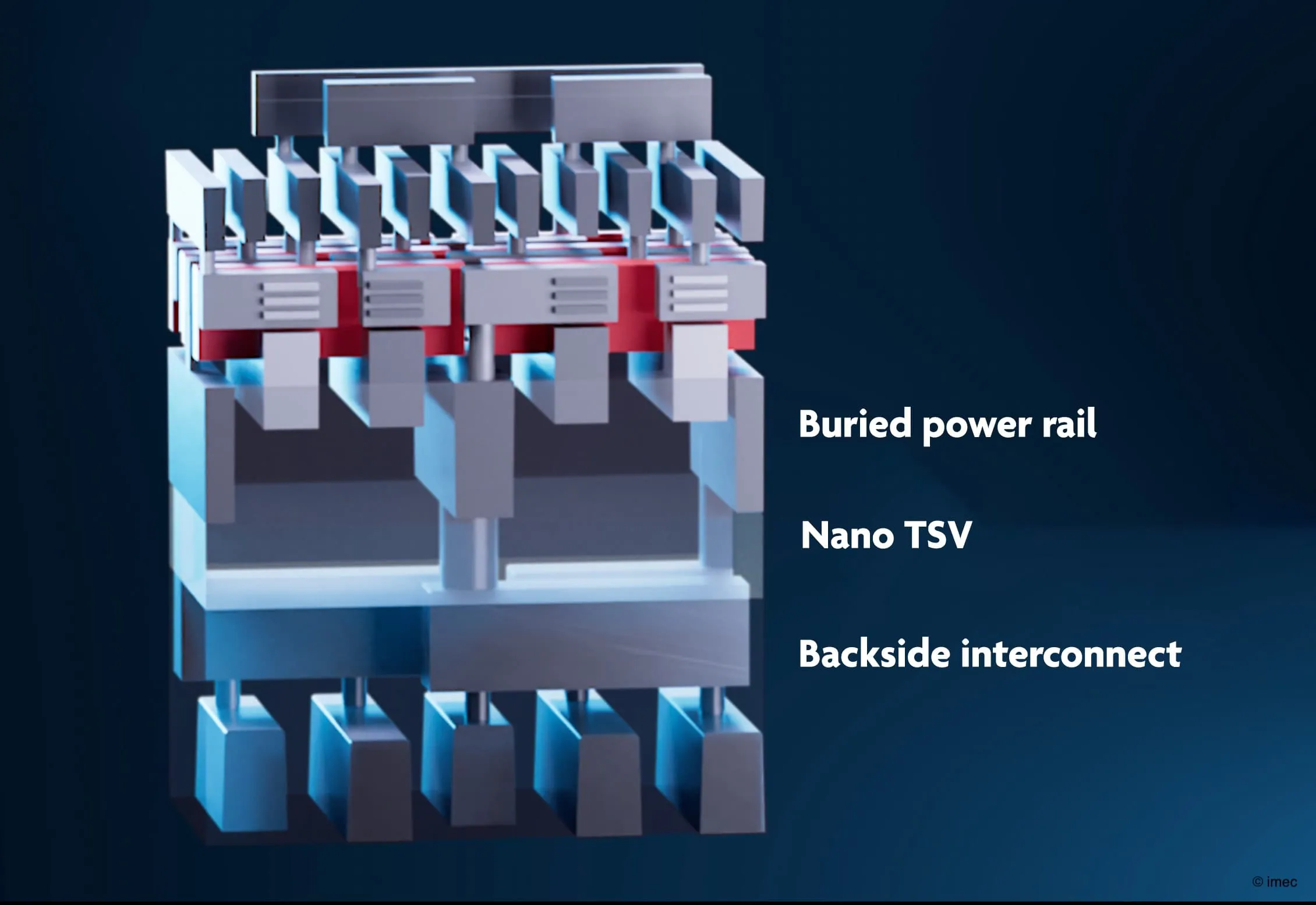

图源：imec。图中 buried power rail、nano TSV 和 backside interconnect 共同构成从晶圆背面向前端器件送电的路径。电源从背面直接抵达器件层，正面金属层则可以全部让给信号布线。

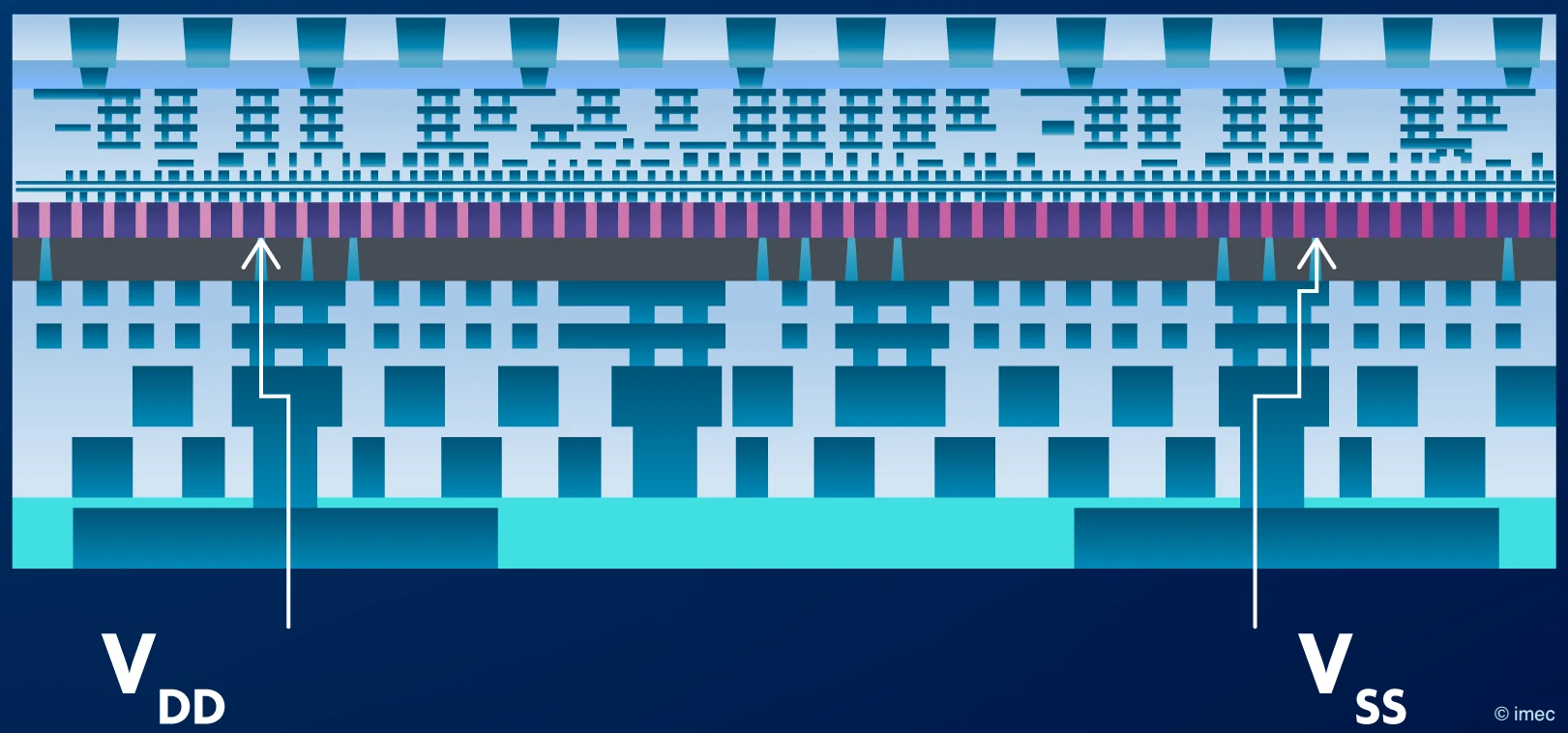

图源：imec。横截面视角下，正面上方是密集的 BEOL 信号布线，背面则由 VDD/VSS 电源网络经 nano-TSV 上行供电。这种“正面走信号、背面走电源”的分工是背面供电最直观的价值：两类网络不再抢同一层金属。

具体收益可以拆成三层。

第一层是电气收益。 IR drop 降低意味着晶体管实际获得的电源电压更稳定，同等目标频率下可以放宽电压裕量，或者在相同电压下提升性能；电源网络移到背面后，正面金属释放给信号布线，缓解 routing congestion。这对高频 CPU、AI 加速器控制逻辑、NoC 和 SRAM 周边电路都有直接意义。

第二层是面积收益。 标准单元高度是先进节点的关键指标之一，电源轨占据的正面资源越多，单元高度越难下降。背面供电配合埋入式电源轨，有机会把标准单元推向更少的轨道数，从而提高逻辑密度。但面积收益不是自动获得的：nano-TSV、背面工艺、对准精度和新的设计规则都会引入限制，实际收益取决于 PDK 与标准单元库的成熟度。

第三层是 3D 系统收益。 当逻辑与 SRAM、逻辑与存储、逻辑与 I/O 进入三维堆叠后，正反两面都可能承载功能，背面不再是“空白承载面”，而是电源、I/O、去耦电容、信号通路甚至局部器件的潜在承载层。下面这张 3D-SOC 示意图把这种关系画得很清楚：SRAM、Logic、BS-PDN 与 I/O 构成垂直系统，供电网络本身成为堆叠结构的一部分。

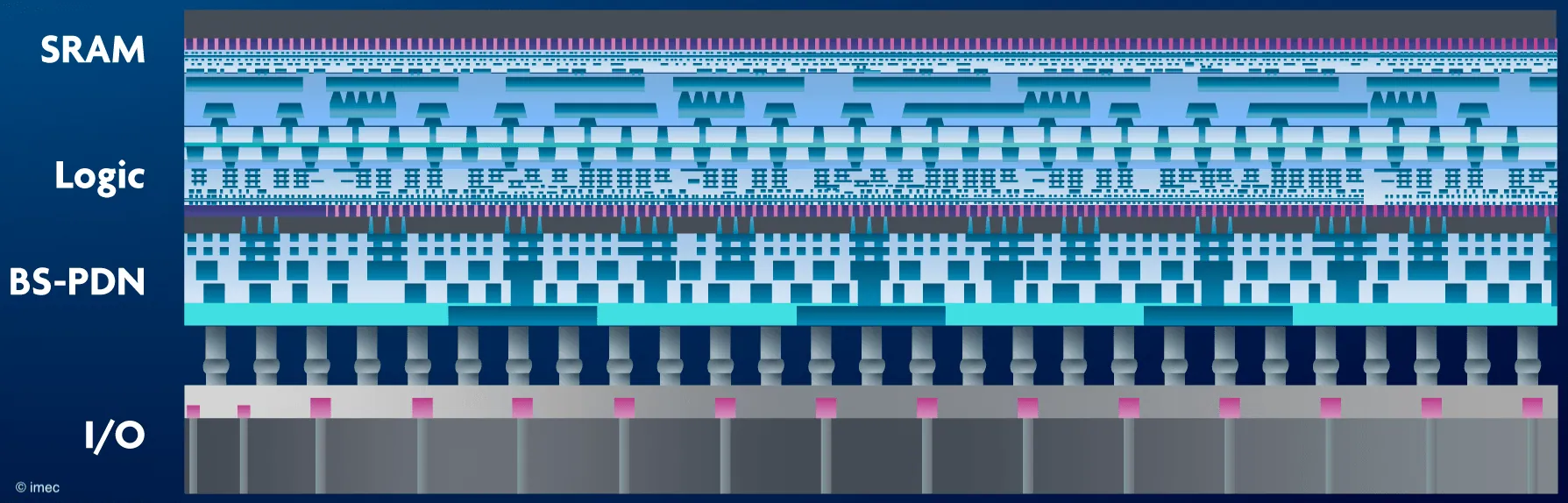

图源：imec。3D-SOC 中逻辑、存储、供电与 I/O 的边界不再由单一平面定义。背面供电在这里不只是供电方案，而是把“哪一面承担什么功能”变成一项架构选择。

产业时间表在 2026 年已经相对清晰。Intel 是最先量产的厂商，18A 节点与 PowerVia 随 Panther Lake 进入量产；TSMC 的 A16 节点采用 Super Power Rail 方案，目标在 2026 年第四季度量产；Samsung 的 SF2/SF2P 不带背面供电，BSPDN 被排在 2027 年的 SF2Z，其 SF1.4 节点时间表则从 2027 年推迟到 2029 年。三代厂商的节奏差说明一件事：背面供电不是一次普通的工艺模块升级，而是决定节点竞争力排序的结构性能力。

代价同样明确。背面供电要求晶圆减薄、背面对准、nano-TSV 制作、热预算控制、可靠性验证和 EDA 支持，设计工具必须理解正面信号网络与背面电源网络的耦合，时序、功耗、热和机械应力分析都要更新。换言之，它不是单个工艺模块，而是从 PDK 到标准单元库、从版图到封装都要配合的一次体系变更——这也是先量产者能拿到差异化窗口的原因。

先进封装：从“封装芯片”到“封装即系统”#

先进封装在未来五年会从制造后段配套能力，转变为系统架构创新的中心。原因很直接：单片 die 的 scaling 同时受到 reticle 尺寸、良率、成本、功耗密度和设计周期限制，而 AI/HPC 系统又需要更多计算单元、更大内存、更宽 I/O 和更复杂互连。把所有功能放在一个 die 上并不总是最优，chiplet 与 3D 集成提供了更灵活的分解方式。

TSMC 3DFabric 把其先进封装体系分为前端与后端两类技术：前端是 TSMC-SoIC，负责晶圆级 3D 堆叠；后端包括 CoWoS 与 InFO，其中 CoWoS 是高性能 2.5D 集成的主力形态，常用于把逻辑 die 与多颗 HBM 放在硅中介层或 RDL 中介层上，InFO 更适合扇出型封装与移动场景。Intel、Samsung、ASE、Amkor、SK hynix、Micron 等厂商也都在强化异构集成能力。封装不再是把芯片接到 PCB 的外壳，而是决定带宽、延迟、功耗、良率和成本的系统平台。

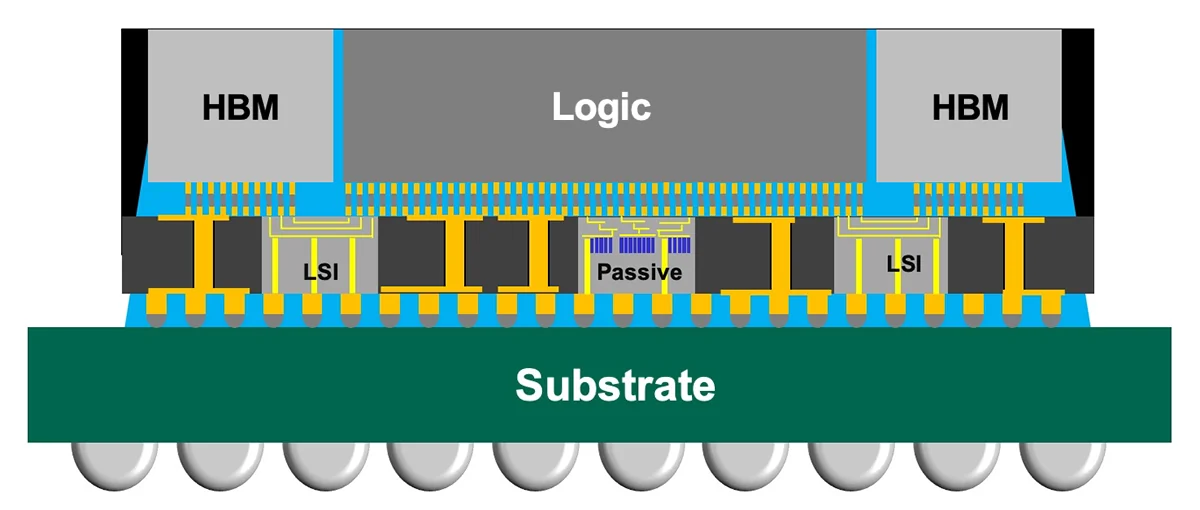

图源：TSMC 3DFabric。CoWoS-L 用 RDL 中介层配合 LSI（局部硅互连）桥接芯片，把逻辑 die 与两侧 HBM 连接在同一个封装体上，下方经基板与 BGA 引出。选择 L 而非全硅中介层，本质是在互连密度、封装尺寸与成本之间取平衡：硅中介层能提供最高密度，但面积越大良率与成本压力越大。

这条赛道的紧张程度可以用产能数字衡量。TrendForce 在 2026 年 8 月的统计显示，TSMC 的 CoWoS 月产能从 2025 年约 7 万片提升到 2026 年底的 13-14 万片，其中 NVIDIA 一家预订了 2026 年 80-85 万片，占全年产能的一半以上；即便如此，2026 年的供需缺口仍约为 20%，2027 年的月产能预计进一步扩到 17 万片左右。先进封装产能之所以成为 AI 芯片实际出货量的天花板，正是因为封装环节的扩产周期并不比晶圆厂短。

封装内部互连密度的演进方向，则由 imec 的 3D 互连路线图给出：从 BGA、CSP、flip-chip、micro-bump，到 die stacking hybrid bonding、wafer-to-wafer hybrid bonding，再到 W2W dielectric bonding 与 nano-TSV，互连 pitch 逐级缩小、密度逐级提高，不同应用层次对应不同档位。

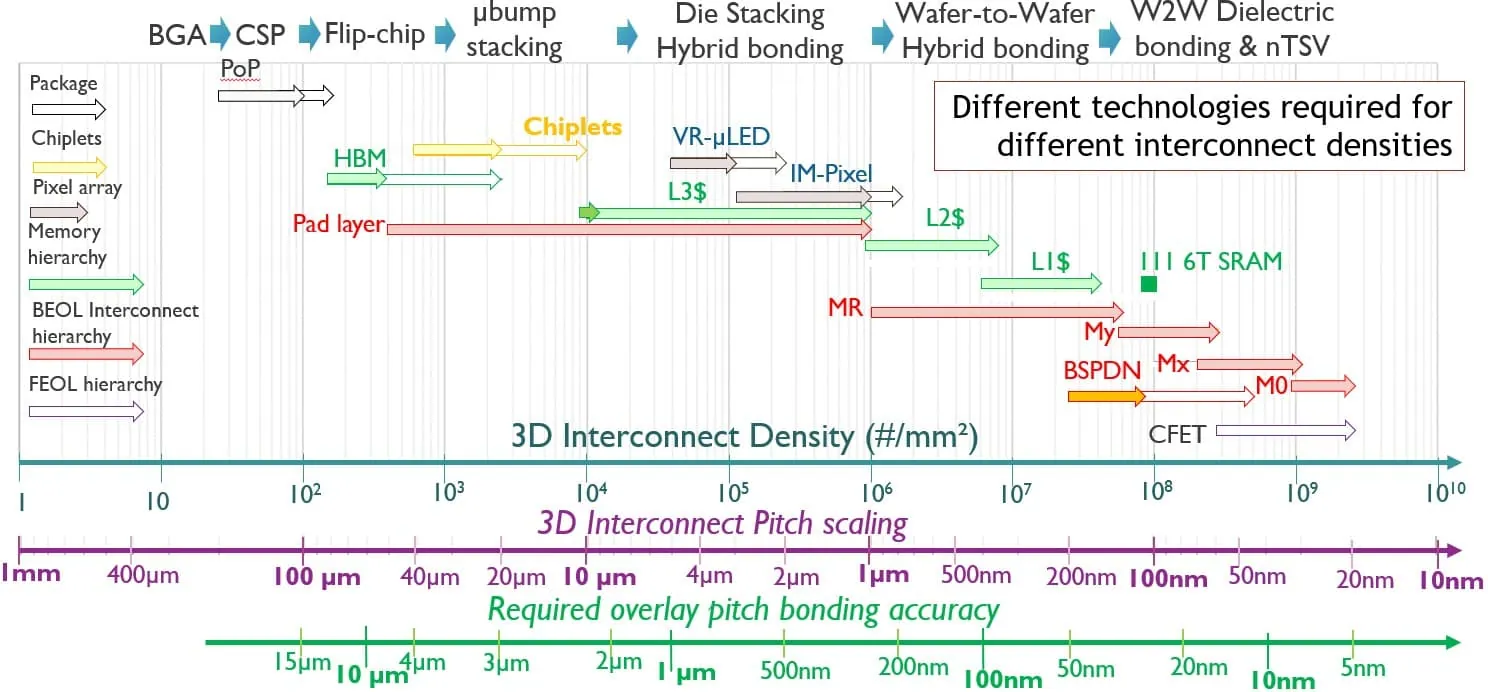

图源：imec。不同应用层次需要不同的互连 pitch 和密度：器件级堆叠追求最小 pitch，封装级互连更看重成本与可测试性。这张图的实用价值在于，它把“3D 集成”拆成了若干可分别评估的档位，而不是一个笼统的方向。

pitch 的缩小不是数字游戏，它直接决定单位面积能塞进多少个连接。SK hynix 给出的对比是：焊球（solder bump）pitch 约 100 µm，微凸点（micro bump）约 20 µm，铜-铜混合键合（Cu-Cu hybrid bonding）可以做到 2 µm 量级。

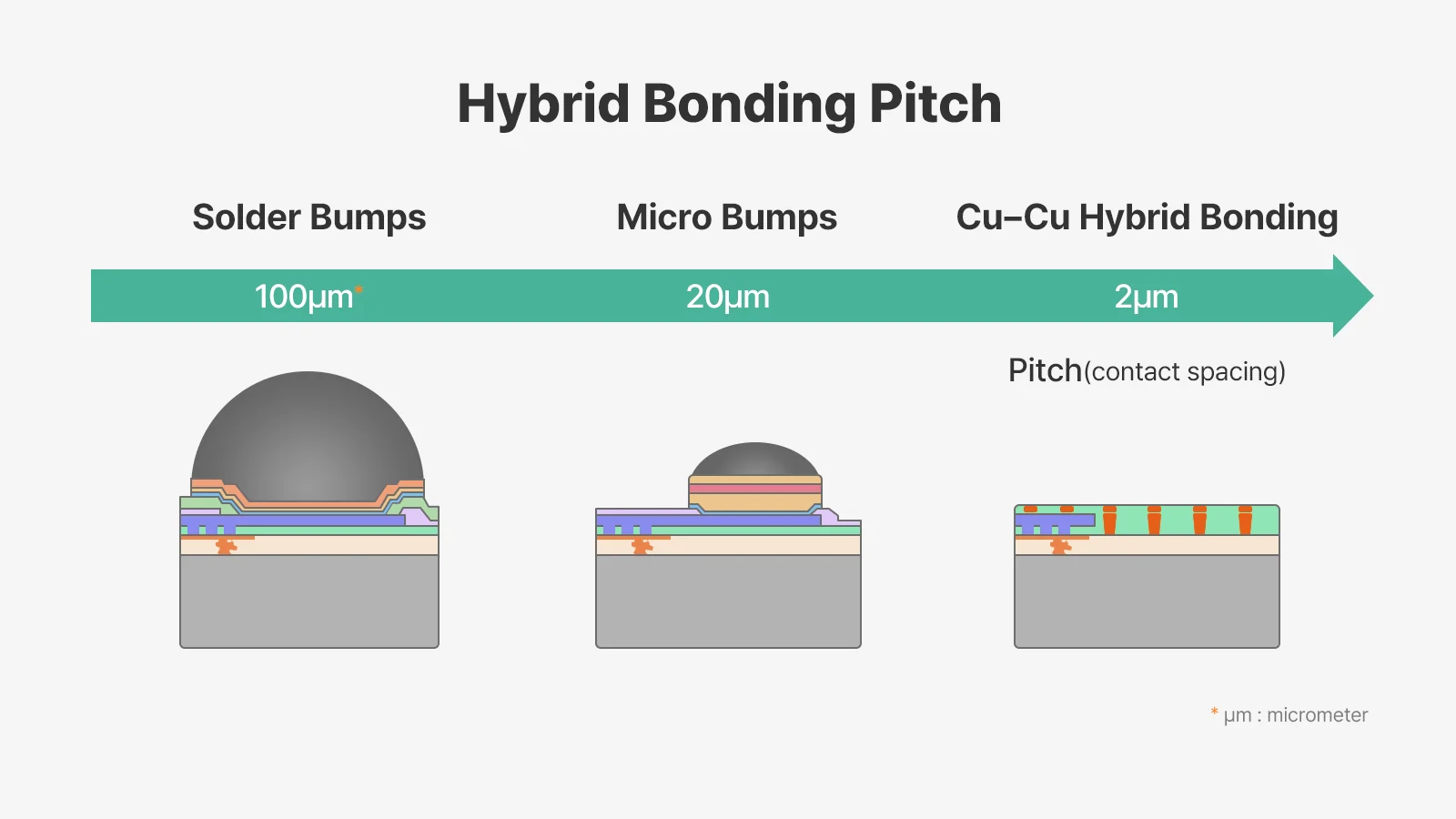

图源：SK hynix Newsroom。从焊球到微凸点再到铜-铜直接键合，互连 pitch 缩小了约 50 倍，单位面积可用连接数随之提升两到三个数量级。混合键合的意义正在于此：它不只是让堆叠更薄，而是让“跨 die 的带宽密度”接近片上互连的水平。

判断一项 3D 集成方案是否成立，需要同时看四个指标。

带宽密度决定计算 die 与 HBM、相邻 chiplet、I/O die 之间能传输多少数据。传统 PCB 走线无法提供足够密度和能效，硅中介层、RDL、混合键合与 UCIe 等 die-to-die 标准因此变得重要。

能耗决定 chiplet 化的经济性。跨 die 传输的每比特能耗必须足够低，否则拆分节省的制造成本会被通信功耗吃掉。距离越短、互连电容越小、协议越轻，能耗越低，这也是混合键合在高带宽低延迟场景中不可替代的原因。

良率与成本决定方案能否量产。拆分 chiplet 可以提高单个 die 的良率，并允许不同模块使用不同节点——计算 tile 用先进节点、I/O die 用成熟节点、模拟/电源/SerDes 用专用工艺、存储用 DRAM 工艺。但封装良率、已知良品 die 测试、封装后测试和返修成本也会上升，系统成本必须通过产品规模、复用率和封装良率共同摊薄。

热与机械可靠性决定方案的寿命。3D 堆叠提高功耗密度，散热路径被上层 die、underfill、interposer 和封装材料影响，逻辑堆逻辑比逻辑堆 SRAM 或 HBM 更难散热；热膨胀系数差异还会引入翘曲与应力，影响互连可靠性。真正能量产的 3D 方案，必须把热设计和机械设计纳入架构早期，而不是在版图完成后再补救。

未来五年先进封装会明显分层：最高端 AI/HPC 产品采用 CoWoS 类 2.5D 集成、多 HBM、更大 interposer 和更复杂的供电散热方案；移动与边缘设备更重视低厚度、低功耗和成本；汽车与工业要求长期可靠性和可追溯；存储产品则把混合键合作为提升 HBM 堆叠密度和带宽的关键。不同场景不会共享同一条封装路线。

存储墙：HBM4 只是开始，容量层次会继续外扩#

AI 让存储技术重新成为集成电路产业的中心。过去十多年，逻辑制程和 GPU 算力常处于叙事中心，存储被视为配套。大模型推理与训练使这一关系反转：算力阵列如果等不到数据，就是昂贵的空转硅片。

芯片内部的矛盾首先是 SRAM。先进节点中 SRAM 单元面积的下降速度低于逻辑，漏电和稳定性约束更严，而 AI 加速器需要大量片上缓存来复用激活、权重、KV cache 或中间特征。片上 SRAM 无法无限增长，系统因此必须在寄存器、SRAM、HBM、CXL 内存、SSD 和网络存储之间建立更复杂的层次。

封装内的主角是 HBM。它通过 TSV 垂直堆叠 DRAM die，并用宽 I/O 与逻辑 die 相连，以较低频率换取极高总带宽。Micron HBM4 的公开参数是 2048-pin bus、超过 11.0 Gbps 的速率、单栈超过 2.8 TB/s 的带宽（12-hi 单栈 36 GB），方向在未来五年会继续推进。

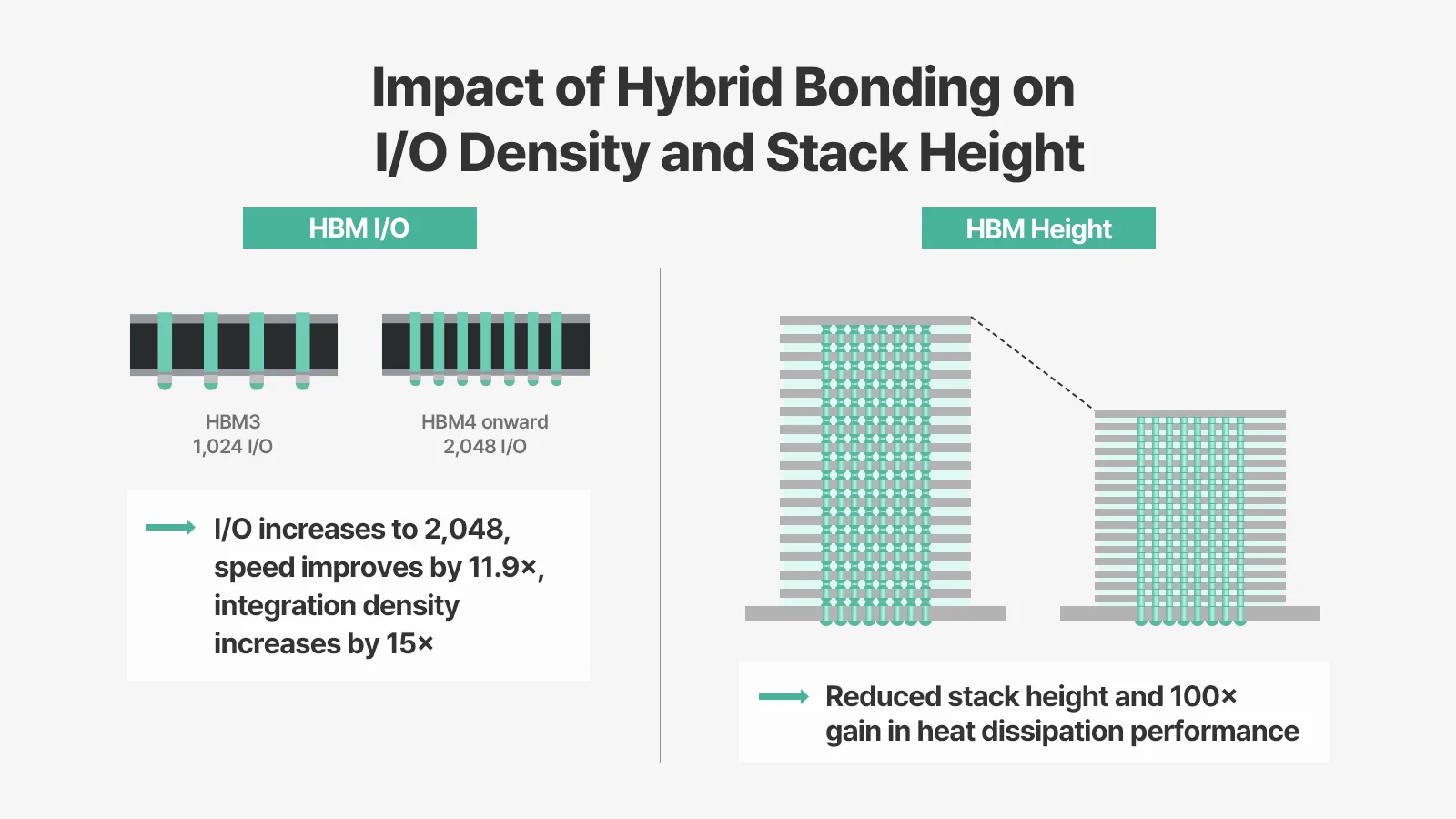

图源：SK hynix Newsroom。从 HBM3 的 1,024 I/O 到 HBM4 的 2,048 I/O，I/O 数量翻倍带来的是速度与集成密度的同步跃升，同时混合键合让堆叠高度下降、散热性能改善。这类改进的方向很明确：在不增加封装高度的前提下继续提高带宽。

存储的地位变化可以直接从成本结构上看出来。Epoch AI 在 2026 年 5 月给出的估算是：AI 芯片的元件成本中，HBM 的占比已从 2024 年第一季度的 52% 上升到 2025 年第四季度的 63%，同期先进封装占比从 19% 降到 15%，逻辑 die 稳定在约 13%。也就是说，在今天的旗舰 AI 加速器里，最贵的部分已经不是计算逻辑，而是给它喂数据的存储。这解释了为什么存储厂商会深度介入封装方案、为什么 HBM 的产能分配会直接影响 AI 芯片的出货节奏。

量产节奏能说明这项技术的难度。2026 年被普遍视为 HBM4 的量产元年，但三家供应商的认证与放量节奏几经调整，不同来源的报道也存在冲突：Samsung 的认证出货、SK hynix 的 16-hi 48 GB 产品、Micron 面向 NVIDIA Rubin 平台的 12-hi 产品，各自的时间点并不一致。这种反复本身是重要信息——HBM4 不是一个“设计完成即可放量”的器件，它同时受 DRAM 工艺、base die 逻辑工艺、封装良率和客户验证节奏约束。之后的 HBM4E 则进一步把单 pin 速率推到 16 Gbps 量级、能效提升约 20%。

存储墙的另一半在封装之外。KV cache、检索增强、多模态上下文、agent 记忆和批量服务会把容量需求推到 HBM 之外，CXL 内存池、近存计算、SSD KV cache、HBF（high bandwidth flash）等路线都在尝试解决“热数据放 HBM、温数据放扩展内存、冷数据放存储”的层次化问题。站内 HotChip/FMS 内存墙（二）：HBF、OCP HBF Spec 与 HBF-Compass 讨论了容量层标准化的进展，H³ 完全拆解：HBM 与高带宽闪存（HBF）混合架构则给出了 HBM 与 HBF 混合架构的具体设计。这里的关键不只是容量，而是调度策略：哪些数据值得留在 HBM，哪些可以压缩，哪些可以重算，哪些可以跨请求复用——这些问题的答案会直接反馈到芯片的内存管理、DMA、压缩与安全隔离设计上。

综合下来，存储墙的技术演进可能呈现三种形态。其一，高端 AI 加速器继续扩大 HBM 带宽和容量，通过更大封装、更高供电能力和更强散热维持性能，代价是极高的成本与供给集中度。其二，更多产品采用“适度 HBM + 大容量外部内存/存储”的混合层次，用 prefix cache、KV 压缩、稀疏注意力、投机解码和调度优化降低 HBM 压力，此时芯片必须暴露更好的内存管理与压缩能力。其三，存储与计算进一步贴近，近存计算、PIM、3D SRAM、logic-on-memory、CPO 和光互连都属于这一方向——它们未必在五年内全部成为主流，但会持续改变系统架构的设计空间。

自动化：EDA、DTCO/STCO 与智能制造合流#

自动化是未来五年集成电路技术发展的另一条主线，但它指的不是多写一些脚本，而是设计、工艺、封装、制造、测试和供应链之间的闭环自动化。

先进芯片的复杂度已经让传统分工承压。架构团队定义计算单元和 NoC，前端团队写 RTL，验证团队构造测试，后端团队做综合、布局布线和时序收敛，工艺团队提供 PDK，封装团队处理互连和热，软件团队做编译器和运行时。过去这些环节可以相对串行，未来五年必须更早协同，因为一个局部决策就可能改变全局可行性：chiplet 切分方式影响封装走线和一致性协议，背面供电影响标准单元库和 PDN 分析，HBM 数量影响 interposer 面积和散热，AI kernel 的数据流影响片上 SRAM 容量和 NoC 拓扑。

DTCO（design-technology co-optimization，设计与工艺协同优化）和 STCO（system-technology co-optimization，系统与工艺协同优化）正是在回应这种耦合。DTCO 强调设计与工艺共同探索，STCO 进一步把封装、系统和软件纳入优化范围。未来五年，它们不会停留在论文术语层面，而会成为先进芯片产品化的组织方式——工艺节点、标准单元、SRAM macro、I/O、封装、散热和编译器需要在项目早期共同探索。缺少 STCO 能力的团队，即使拿到先进节点，也很难把 PPA 优势转化为系统性能。

AI 会加速这一趋势，但边界同样清晰。机器学习可用于版图热点预测、寄生参数估计、时序路径筛选、功耗回归、IR drop 预测、工艺窗口建模、缺陷分类和设备维护；生成式模型可辅助规格解析、RTL 生成、验证用例生成、约束文件检查和脚本编写。然而芯片设计不同于普通软件生成：错误代价极高，物理约束严密，验证闭环复杂，模型输出必须接受形式验证、仿真、静态时序分析、DRC/LVS、等价检查和硅后测试。因此 AI 在 EDA 中的合理角色不是“自动生成可流片芯片”，而是在可验证闭环中扩大搜索空间、减少人工试错、提前暴露风险。

制造端的自动化同样重要。先进 fab 的设备数量、传感器数据、工艺步骤和质量控制复杂度极高，TSMC 在先进封装服务说明中提到，其智能封装厂使用深度学习和图像识别优化制造、缩短 cycle time，并建立质量防线与缺陷预防系统。这类应用会继续扩展到晶圆制造、封装、测试和供应链。fab 于是不只是物理工厂，也是数据密集型系统：设备状态、工艺参数、缺陷图、量测数据、良率分布和订单排程共同构成优化对象。

自动化还会改变人才结构。产业仍然需要器件、工艺、版图、验证、封装和测试专家，但这些专家会越来越多地与数据科学、控制系统、优化算法和软件工程交叉。真正稀缺的不是会调用工具的人，而是能理解物理约束、把问题形式化、并让自动化工具在正确目标函数下工作的工程师。

互连与光：电互连仍是主力，系统边界在移动#

随着 AI 集群规模扩大，互连问题从芯片内延伸到封装内、板级、机柜级和数据中心级。单芯片算力提升如果不能被内存和网络喂饱，系统效率会迅速下降。

芯片内互连面对 RC 延迟、拥塞、功耗和同步问题，NoC 拓扑、缓存一致性、低精度数据路径和局部性优化会继续演进。封装内互连面对 die-to-die 带宽、协议开销、测试和可靠性问题，UCIe 之类的开放标准因此重要：UCIe 3.0 规范于 2025 年 9 月发布，把单通道速率推进到 48/64 GT/s，并保持向后兼容，其意义在于降低多厂商 chiplet 协同的成本。不过开放标准与高端定制并不矛盾——顶级 AI 芯片仍可能在关键路径上使用私有互连以追求极致能效，同时在部分 I/O 或生态接口上采用标准。

板级与机柜级互连则撞上铜线的能耗和信号完整性限制。随着加速器之间通信量上升，co-packaged optics（CPO，共封装光学）与硅光受到关注：把光学 I/O 移近计算芯片，缩短高速电连接距离，从而降低能耗、提升带宽密度。

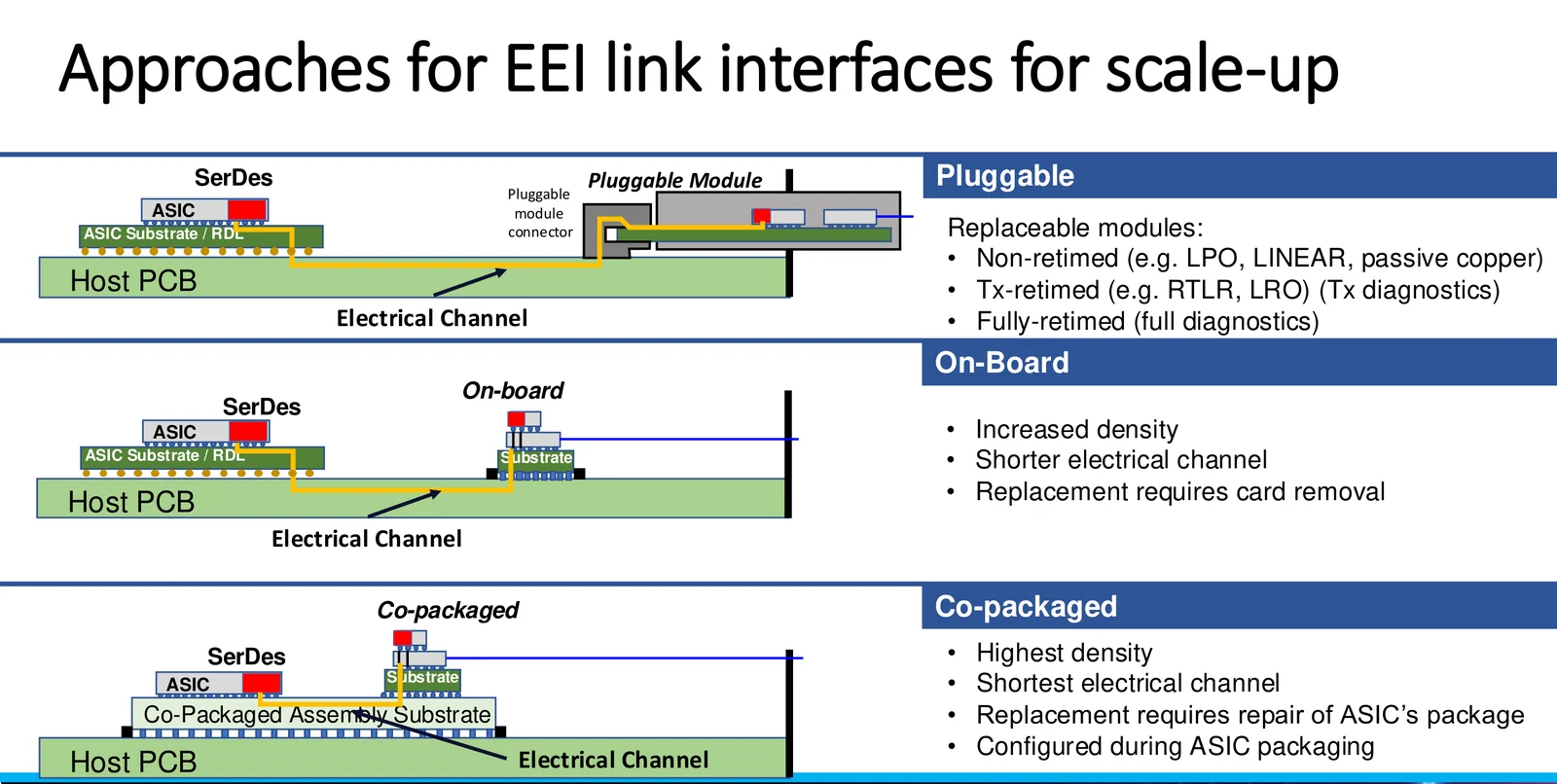

图源：OIF（OFC 2025, OIF EEI Interop）。从可插拔模块、板载光学到共封装光学，电通道长度依次缩短，密度依次提高，代价是可维护性依次下降：可插拔模块可以现场更换，共封装光学则需要维修 ASIC 的封装体。这张图的实用价值是把“为什么要 CPO”和“CPO 的代价是什么”放在同一张图上。

量化目标能说明这条路线要解决的问题有多大。OIF 给出的下一代电/光互连目标是：约 10 m 距离内单比特能耗低于 5 pJ/b，约 100 m 距离内低于 10 pJ/b，带宽密度达到 2-4 Tb/s/mm。SK hynix 2026 年发表在 Nature Electronics 上的 CPO 技术路线图则给出更高的目标：单节点超过 100 Tb/s、能耗低于 1 pJ/bit、延迟低于 10 ns，并把 AI 竞争的重心从“芯片”描述为“系统”。

但 CPO 量产仍面临激光源、封装、散热、测试、可维护性和标准化问题，五年内不会完全替代传统光模块。更可能的情形是：高端交换芯片、AI 集群互连和特定数据中心场景率先采用，随后与传统可插拔光模块长期并存。

从产业角度看，互连技术把集成电路的竞争范围扩展到了系统厂商。AI 集群的真实性能取决于芯片、NIC、交换机、光模块、线缆、电源、冷却和调度软件的协同，芯片公司若只交付单颗加速器，会越来越难解释实际 TCO；系统公司若不能理解底层封装和互连限制，也难以构建高效集群。未来五年，芯片产业与系统产业的边界会继续模糊。

制造与供应链：资本开支、设备瓶颈与地缘约束共同塑形#

集成电路技术路线不能脱离制造与供应链。先进制程和先进封装都是资本密集型产业，技术是否可行还取决于设备交付、材料供应、良率爬坡、客户规模和政策环境。

SEMI 2026 年第二季度的设备数据是一个强信号：405.3 亿美元的季度销售额不仅意味着新 fab 建设，也意味着先进节点、先进封装、量测、测试和存储产线的同步升级。按地区拆分可以看到结构特征——中国大陆、中国台湾和韩国是前三大设备市场，其中中国台湾与韩国的增速明显受先进逻辑与存储扩产驱动。

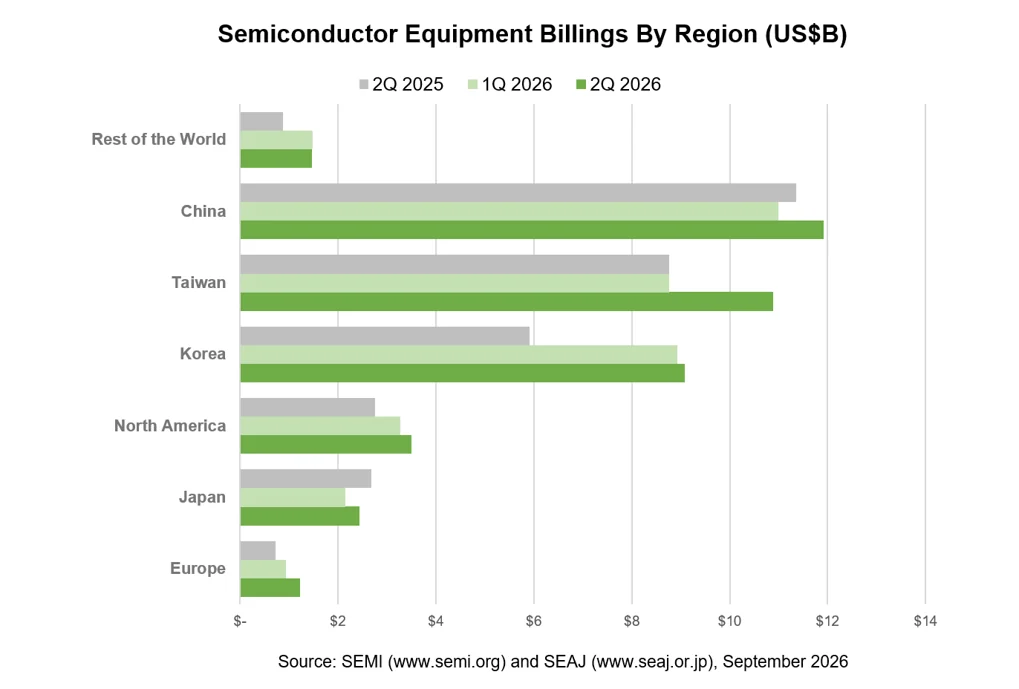

图源：SEMI 与 SEAJ，2026 年 9 月发布。柱状图按地区对比 2025 年第二季度、2026 年第一季度与 2026 年第二季度的设备销售额。区域结构的集中度本身就是一个风险指标：设备支出的高度集中意味着技术扩散的路径也高度集中。

资本开支的量级解释了这种扩张为什么难以减速。TrendForce 统计的九家主要云厂商 2026 年资本开支合计约 8,300 亿美元，同比增长约 79%；Dell’Oro 的口径更大，认为全球数据中心资本开支在 2026 年突破 1 万亿美元。供给一侧，TSMC 在 2026 年第二季度法说会上把全年资本开支指引上调到 600-640 亿美元，其中七到八成投向先进制程。需求端的资本以罕见速度转化为设备订单，这也是 SEMI 设备数据的宏观背景。

与此同时，设备、材料和子系统供应链高度集中。EUV 设备依赖 ASML 及其复杂供应网络；先进刻蚀、薄膜、量测、CMP、离子注入、清洗、封装键合和测试设备各有瓶颈；高纯材料、光刻胶、掩模、特种气体、石英、陶瓷和关键零部件也可能成为约束。先进封装的扩产经验已经说明，瓶颈往往不出现在最受关注的那一环——CoWoS 的产能爬坡受制于 interposer、基板、测试与散热等多个环节的协同，而不是单一工序。

地缘政治会持续影响技术扩散。出口管制、补贴政策、本地化制造、双供应链策略和关键材料安全都会影响企业路线选择。先进 AI 芯片受到更严格管制后，部分地区可能强化成熟节点、先进封装、专用加速器、存储、EDA 替代和设备材料国产化。全球产业不会简单脱钩，但“效率最高的全球分工”会被“效率、安全和政策约束折中”的结构取代。

制造端还面临能耗与可持续性压力。先进 fab 的用电、用水和化学品消耗巨大，AI 数据中心本身也在推高电力需求。芯片能效因此不只是产品卖点，也会成为产业扩张的限制条件：如果单位计算能耗的下降速度赶不上 AI 需求的增长，供电和散热就会从工程问题变成商业问题。集成电路技术因而必须同时追求芯片级能效和制造端低碳化。

分领域判断：七个方向的五年窗口#

不同方向的成熟度、风险和产业影响差异明显，下面按领域给出更具体的判断。

逻辑制程方面，GAA 与背面供电进入关键量产窗口。2 nm 级节点会逐步扩散到高端手机、AI、HPC 和服务器 CPU/GPU，High NA EUV 服务更先进节点和关键层开发。需要关注的指标不是节点名称，而是 GAA 良率、SRAM 缩放速度、背面供电的设计生态成熟度、High NA 的成本摊销，以及先进节点客户的高度集中。

先进封装方面，CoWoS 类 2.5D、fan-out、高密度有机基板、混合键合和晶圆对晶圆键合都会增长，AI 对 HBM 的需求会持续推动封装产能扩张。瓶颈可能来自 interposer 尺寸、封装良率、HBM 供给、基板、测试和散热，封装厂、晶圆厂、存储厂与系统厂会形成更紧密的合作关系。

存储方面，HBM4 与后续 HBM4E 是高端 AI 的关键资源，DDR5/LPDDR5X/LPDDR6、CXL 内存、SSD 和新型非易失存储共同构成容量层次。存储产业的周期性依然存在，但 AI 提高了高端存储需求的结构性占比。真正的机会不只在 DRAM die 本身，而在“存储 + 封装 + 控制器 + 系统调度”的整套方案。

EDA 与 IP 方面，AI 辅助设计会从营销概念进入务实阶段，短期最可信的落点是验证、调试、版图热点、脚本生成、文档理解、约束检查和设计空间探索；端到端自动流片仍不现实，但局部效率提升会累积成显著竞争力。IP 侧，die-to-die PHY、HBM controller、CXL、PCIe、SerDes、安全 IP、RISC-V、NPU 和领域专用加速器 IP 的需求会继续增长。

功率与模拟方面，宽禁带半导体、汽车电动化、数据中心电源和可再生能源推动 SiC/GaN 持续发展。这个方向不追求最小节点，却对材料、可靠性、封装散热和制造一致性要求极高，AI 数据中心的供电链路升级会给功率器件带来间接但稳定的需求。

传感器与边缘方面，机器人、汽车、工业视觉、医疗设备和智能终端需要图像传感器、雷达、MEMS、模拟前端和边缘 AI 芯片。具身智能若继续发展，会推动低功耗传感融合、实时控制与安全可靠芯片的增长；但这类产品更依赖系统定义和场景落地，而不是先进制程。

光电融合方面，silicon photonics、CPO、光 I/O 和封装内光互连会加速研发和部分导入，商业化节奏取决于标准、测试、可靠性、可维护性与生态。短期最可能在数据中心网络和高端交换场景取得突破，中长期才可能更深入地进入计算封装。

成熟节点并不落后：分化才是真实结构#

讨论集成电路技术，容易陷入一个误区：把“先进”等同于“最小工艺节点”。这个判断在 AI/HPC 旗舰芯片上大体成立，对整个产业却不成立。汽车、工业、功率、模拟、射频、传感器、MCU、安全芯片、显示驱动和电源管理等大量市场，不会因为 2 nm 或 1.4 nm 出现就迁移到最先进节点——它们的关键指标是可靠性、寿命、温度范围、成本、长期供货、认证周期、抗干扰能力和工艺稳定性。

这种分化不是保守，而是由物理与商业约束共同决定。模拟电路需要电压余量、匹配性和低噪声；功率器件需要击穿电压、导通电阻和热可靠性；车规芯片需要功能安全、长期一致性和供应可追溯；传感器需要光学、MEMS、射频或生物兼容工艺。这些问题不会因为晶体管更小而自动改善，有时反而会恶化。成熟节点和特色工艺因此会继续承载很大一部分增量价值。

功率半导体是典型例子。SiC 和 GaN 的核心竞争不是线宽，而是材料缺陷控制、外延质量、栅氧可靠性、封装热阻、驱动保护和系统级效率。电动车、光伏、储能、服务器电源和 AI 数据中心都在增加高效率功率转换需求；如果 AI 数据中心继续扩大，供电链路从电网、变压器、机柜电源、板级 VRM 到封装内供电都会承压，功率器件的技术进步会间接决定 AI 集群能否在可接受的能耗下扩张。

模拟与射频同样因边缘智能和通信需求保持重要性。毫米波雷达、车载以太网、卫星通信、Wi-Fi、蜂窝通信、工业传感和医疗设备需要高质量模拟前端。数字电路可以通过复制和缩放获得规模收益，模拟电路则高度依赖经验、版图细节和工艺特性。AI 或许能帮助模拟设计做拓扑搜索、版图匹配和寄生估计，但短期内不会消除模拟工程的专业壁垒。

传感器领域的趋势同样无法由节点大小解释。机器人和自动驾驶需要图像传感器、事件相机、激光雷达、毫米波雷达、惯性传感器、力觉/触觉传感器和低功耗边缘处理器；医疗和工业设备需要高可靠、高灵敏度、低噪声、可校准的感知链路。这里的“先进”往往是系统集成先进，而不是单个 CMOS 节点先进——把传感器、模拟前端、存储、AI 推理和安全模块封装在一起，可能比追逐更小节点更有价值。

因此未来五年会形成双层结构。第一层是面向 AI/HPC 的极限技术链：先进逻辑、HBM、CoWoS 类封装、CPO、液冷、EDA AI 和超大规模资本开支。第二层是面向广泛电子系统的韧性技术链：成熟节点、特色工艺、功率器件、MCU、传感器、模拟/射频、工业可靠性和区域供应链。前者决定技术天花板，后者决定产业底座；只看第一层会低估集成电路的广度，只看第二层又会低估 AI 对顶层技术路线的牵引。

产业组织：从单点领先转向生态协同#

技术路线变化会重塑产业组织。先进节点时代，晶圆厂、EDA、IP、设计公司和封测厂已经高度分工；chiplet 与 3D 集成让这种分工更复杂。一个多 die 系统可能同时涉及先进逻辑晶圆厂、成熟节点 I/O die、存储厂 HBM、封装厂、基板厂、散热方案、die-to-die PHY、系统软件和云服务商，任何一环接口不清晰，都会放大项目风险。

这也是 UCIe 等标准重要的原因：开放 die-to-die 标准的意义不只是提升带宽，而是降低多厂商 chiplet 协作的成本。没有标准，chiplet 很容易退化为少数巨头内部的私有集成；有了标准，第三方 IP、测试、封装和设计服务才有机会形成生态。标准化当然也有边界——最高端产品仍会在关键路径上采用私有协议以换取极致能效和带宽密度，因此 chiplet 生态更可能呈现“开放接口 + 私有优化”并存，而不是完全开放或完全封闭。

EDA 厂商的角色会随之前移。过去 EDA 更像设计流程中的工具提供者，未来它会越来越接近系统架构的共同定义者：3D-IC、背面供电、热机械耦合、封装寄生、die-to-die 协议和制造良率都需要在早期被建模，如果等 RTL 完成、版图接近收敛后再考虑封装和热，返工代价会非常高。EDA 的价值会从“自动完成某一步”扩展为“让跨域 trade-off 可计算、可比较、可追溯”。

制造企业则会从纯制造服务向平台化服务扩展。先进封装、参考流程、标准单元库、IP 认证、3D 热模型、chiplet 测试方法和软件生态都会成为吸引客户的组成部分。对客户而言，选择节点不再只是比较 PPA 表格，而是比较一整套生态成熟度：设计工具是否支持、IP 是否可得、封装产能是否足够、HBM 能否配套、量产爬坡是否可预测、供应链是否稳定。

这种组织变化会提高行业门槛。顶级 AI 芯片公司需要同时掌握架构、软件、封装、供应链和系统销售；初创公司若只有单点微架构创新，很难独立承担先进节点和封装的成本。反过来，在成熟节点、专用场景、边缘 AI、模拟/功率/传感器、EDA 自动化和 chiplet IP 上，仍会存在更适合中小团队的机会。有生命力的创新往往会避开“与巨头在同一条成本曲线上硬拼”，转向更清晰的系统痛点。

五年节奏表：量产、导入与研发#

为了避免把所有技术混在同一时间尺度上，有必要区分未来五年的成熟度。

技术方向	2026-2031 年判断	主要约束
GAA nanosheet	高端逻辑节点的主流量产方向	良率、标准单元库、SRAM 缩放、成本
High NA EUV	关键层量产已开始，广泛放量预计在 2027-2028 年	设备成本、半场曝光、掩模、光刻胶随机性
背面供电	高端节点的核心竞争力，2026-2027 年进入量产竞赛	晶圆减薄、背面对准、EDA/PDK 支持
CFET	以研发和早期 DTCO 为主，商业化更可能在 2031 年之后	工艺顺序、热预算、接触电阻、良率
CoWoS/2.5D 封装	AI/HPC 主流扩张方向，产能仍是瓶颈	HBM 供给、interposer、基板、散热
Hybrid bonding	存储与部分 3D 集成加速导入	表面洁净、对准、测试、返修
UCIe/chiplet 标准	生态逐步成熟，高端仍以私有方案为主	互操作、测试、商业模式
HBM4/HBM4E	高端 AI 的关键资源，量产节奏受验证约束	成本、产能、封装功耗、供应集中度
CXL 内存池	服务器容量层次的重要补充	延迟、软件调度、一致性、安全隔离
CPO/硅光	数据中心网络和高端交换率先采用	激光源、封装、测试、可维护性
AI EDA	验证、调试、DSE、脚本和版图热点先落地	可验证性、数据闭环、责任边界
SiC/GaN	电动车、数据中心电源、工业能源持续增长	材料缺陷、可靠性、成本、封装散热

这张表的核心含义是：未来五年的集成电路不会让所有前沿技术同时商业化，而是形成不同成熟度梯队。GAA、HBM、CoWoS、背面供电和 EDA AI 会在产业层面产生直接影响；CFET、2D 材料、单片 3D 逻辑和更激进的片上光互连仍以研发和局部试验为主。判断技术趋势时，必须区分“论文中可展示”“试验线可验证”“客户可设计”“大规模可盈利量产”这四个阶段——绝大多数误判都来自把前两个阶段当成后两个阶段。

风险与不确定性：技术路线不是线性外推#

对前景保持乐观，并不意味着忽视风险。关键不确定性至少有六类。

第一，AI 需求可能波动。 当前先进制程、HBM 和封装扩张在很大程度上由 AI 投资驱动。如果 AI 商业化收入不及预期、推理成本下降、或模型效率提升改变了硬件需求结构，部分产能节奏就会调整。即便出现短期波动，AI 对算力、存储和互连架构的长期影响也已经形成。

第二，先进节点成本可能继续上升。 High NA EUV、背面供电、GAA、复杂量测和多重工艺会推高晶圆成本。如果只有少数超大客户能承担，先进节点生态会更集中，中小芯片公司会更多依赖 chiplet、成熟节点和专用架构。

第三，封装可能成为新瓶颈。 先进封装的产能、良率、测试和散热如果跟不上，逻辑 die 的 scaling 收益就无法释放。HBM 供给与 CoWoS 类产能已经在 AI 周期中多次成为焦点，未来五年仍可能反复出现。

第四，EDA 与验证复杂度可能限制创新速度。 chiplet、3D 集成、背面供电、多物理场耦合和安全需求会显著增加验证难度。如果工具链不能及时成熟，设计周期和风险会抵消一部分技术收益。

第五，供应链和政策约束可能改变最优路线。 出口管制、本地补贴、关键材料限制和区域市场差异会让不同地区采用不同的技术组合，全球最先进路线与区域可获得路线之间的差距可能扩大。

第六，能耗和散热可能成为硬边界。 AI 数据中心规模增长使供电和冷却成为系统级问题，芯片若只追求峰值算力而忽视能效，产品竞争力会下降，液冷、先进 TIM、背面散热、封装级热设计和动态功耗管理会越来越重要。

结语：下一个五年的竞争是系统能力#

未来五年集成电路技术的关键词不是某一个节点、某一种封装或某一类 AI 芯片，而是系统级摩尔定律。传统摩尔定律强调单位面积的晶体管数量增长；系统级摩尔定律强调在单位成本、单位能耗、单位封装体积和单位系统复杂度下，可交付的有效计算能力持续增长。

这一增长会来自多条路径的叠加：GAA 与 High NA EUV 继续推动先进逻辑；背面供电与低电阻互连缓解电源和布线瓶颈；3D 堆叠与先进封装突破单片 die 的限制；HBM4、CXL 和分层存储应对 AI 的数据搬运需求；UCIe、CPO 和高速互连扩展系统边界；EDA AI、DTCO/STCO 与智能制造提高复杂系统的可设计性与可制造性。它们之间没有替代关系，只有互相解锁或互相拖累的关系。

因此，下一个五年最值得关注的不是“谁先喊出更小的纳米数字”，而是谁能把晶体管、封装、存储、互连、软件、制造和供应链组织成可量产、可验证、可盈利、可扩展的系统。AI 会继续提供需求牵引，也会迫使产业直面真实物理边界：电流如何送达，热量如何排出，数据如何移动，良率如何保证，成本如何闭合。这些问题的答案，决定了未来五年哪些技术路线能真正落到产品上。

附录：常用缩略语#

缩略语	全称	在本语境中的含义
GAA	gate-all-around	栅极全环绕晶体管，nanosheet 是其主流实现
CFET	complementary FET	互补场效应晶体管，把 nFET 与 pFET 垂直堆叠
BSPDN	backside power delivery network	背面供电网络，电源从晶圆背面送入器件层
BPR	buried power rail	埋入式电源轨，为背面供电提供低位电源通路
nano-TSV	nano through-silicon via	纳米硅通孔，连接背面电源网络与正面器件
HBM	high bandwidth memory	高带宽存储，DRAM 经 TSV 垂直堆叠
CXL	compute express link	面向内存与加速器的缓存一致性互连协议
HBF	high bandwidth flash	高带宽闪存，面向容量层的存储层级方案
UCIe	universal chiplet interconnect express	开放 die-to-die 互连标准
CPO	co-packaged optics	共封装光学，把光引擎与交换/计算芯片封装在一起
SoIC	system on integrated chips	TSMC 的前端 3D 堆叠技术
CoWoS	chip on wafer on substrate	TSMC 的 2.5D 集成平台
InFO	integrated fan-out	扇出型封装技术
DTCO	design-technology co-optimization	设计与工艺协同优化
STCO	system-technology co-optimization	系统与工艺协同优化
PDK	process design kit	工艺设计套件，连接工艺与设计工具
IR drop	—	电源网络上的电压降，影响时序与可靠性
PPAC	performance, power, area, cost	芯片评价的四个基础维度
