AI 编译器开发工程师：一条计算图如何变成 GPU Kernel——岗位工作流与硬核知识体系

访存 vs 计算的 roofline 视角#

GPU 上一条朴素的性能法则：一个 kernel 能被多快，取决于它是受计算限制还是受访存限制。用算术强度（arithmetic intensity）表达：设一次执行的总运算量为 $F$（FLOP）、总内存流量为 $Q$（字节），则

设硬件的计算峰值是 $P$（FLOPS）、内存带宽是 $B$（字节/秒），则只有当 $I \ge P/B$ 时计算才能打满，否则时间由内存流量决定。$P/B$ 通常叫 ridge point。以 A100（FP16 Tensor Core 峰值约 312 TFLOPS，HBM 带宽约 2 TB/s）为例，ridge point 约 156 FLOP/字节——意味着平均每从显存取回 1 字节，至少要配套 156 次浮点运算才不浪费算力。而逐元素类算子（激活、归一化、逐元素加）每个元素只有个位数运算、却要读写 4-8 字节，算术强度只有 1 以下，天然是访存受限。

这直接推出了融合的必要性。把 n 个逐元素算子串成一条链，若不融合，每两个算子之间都要把中间张量整个写回显存、再由下一个 kernel 读回，总流量约正比于算子个数；融合成一个 kernel 后，中间结果全部留在寄存器里，每个中间张量只产生一次写入与一次读取。设两种方案的总搬运时间分别为 $T_{\text{sep}}$（不融合）与 $T_{\text{fused}}$（融合）：

其中 $N$ 是元素个数，$s$ 是每个元素的字节数，$B$ 是带宽。直观数字：100 万个 fp32 元素（4 MB），5 个逐元素算子串行不融合要搬运 $5 \times 2 \times 4 = 40$ MB，融合后只搬 8 MB——在 2 TB/s 带宽上分别是 20 微秒与 4 微秒。省下的不只有带宽，还有 4 次 kernel 启动（每次约几微秒）和 Python/派发层的开销。这就是为什么编译器里「把能融合的都融合」优先级最高：它同时削减了访存与启动两大开销。

三类融合形态#

按算子的消费关系，融合大致分三类：

1. 尾部融合（vertical/epilogue fusion）：计算密集算子 + 其后的逐元素链，如矩阵乘后接加偏置、激活。矩阵乘把结果写进寄存器/共享内存后不落显存，直接在片上做后续逐元素运算。这是收益最稳定的一类——注意力里的 softmax 归约、量化推理里的反量化（dequant）与缩放都这么融进主算子。
2. 横向融合（horizontal fusion）：多个输入相同或相互独立的逐元素算子合并成一个 kernel，共享一次数据读取。典型如残差连接里的多个分支相加、LayerNorm 里多个统计量的计算。
3. 循环级融合（loop/pattern fusion）：把跨 kernel 的计算压缩到同一层循环内复用数据，FlashAttention 是教科书案例——把 QK^T 与 softmax、softmax 结果与 V 的矩阵乘融合，避免 $S = QK^T$ 整块落显存（FlashAttention 论文，本站另有 FlashAttention 系列拆解其分块与在线 softmax 细节）。

融合的合法性条件：编译器怎么判断「能不能融」#

融合不是无脑合并，编译器必须做合法性检查，核心条件有三个：

• 无中间消费者：producer 的输出只能被这一个 consumer 使用（或所有使用者都能一起融进来），否则融掉后其他消费者读不到中间结果。
• 依赖与别名安全：被融合的算子之间不存在读后写、写后读冲突——尤其当算子带副作用（in-place 修改、随机状态）或存在内存别名时必须保守处理。这也是为什么现代图 IR 普遍把算子写成纯函数式（functional）：每个算子不修改输入、只产出新张量，别名问题在 IR 层面就被消灭，融合与重排的安全性分析大幅简化。AOTAutograd 里的 functionalization pass 就是把 PyTorch 的 in-place 操作改写成函数式的等价形式，正是为此。
• 循环结构兼容：被融合的算子要能在同一套循环嵌套下计算。逐元素算子之间天然兼容；归约类算子（softmax 的求和、矩阵乘的 K 维累加）融合后，逐元素部分必须位于归约循环之外或采用与之匹配的分块策略，否则要么写回显存、要么引入额外的部分和归约。

工程实现上，TVM 的 Relay 用 FuseOps 把图按「能否在同一条循环链上计算」分组，融合成子图后再整体下沉；XLA 的融合 pass 生成带 fusion 属性的 HLO 节点；Inductor 则在它的循环级 IR 上做调度节点（SchedulerNode）的分组。三个系统殊途同归：融合决策发生在图级，但合法性论证要落到循环级——这也是为什么图级 IR 与循环级 IR 必须分层存在。

融合的代价：为什么不把整个模型融成一个 kernel#

读者可能追问：既然融合这么好，为什么不把所有算子融进一个巨型 kernel？答案是资源约束与并行度：

• 寄存器与共享内存有限：片上存储是融合的物理上限。中间结果要驻留在寄存器或共享内存里，A100 每个线程最多 255 个寄存器、每 block 最多约 160 KB 共享内存，融合过多算子会导致溢出（spill）或占用率暴跌，得不偿失。编译器的融合决策本质是在「省访存」与「省并行度」之间做权衡。
• 冗余计算 vs 保留中间结果：有些中间张量被多个消费者使用，融合每个消费者就要重算一次（重计算）。重算开销小时划得来，开销大（比如大矩阵乘的输出）时不如保留中间结果，融合反而亏。
• 并行粒度：算子融合后单个 kernel 的并行度由最紧的依赖链决定，融合过多会缩小可并行的 block 数，在小模型上反而跑不满 GPU。

顺带纠正一个常见误解：GEMM 这类计算密集算子的尾部融合，收益并非总是巨大。还是用数字说话：4096×4096 的 fp16 GEMM 计算量约 $2 \times 4096^3 \approx 1.37 \times 10^{11}$ FLOP，A100 上约 0.44 毫秒；若偏置与激活写成独立 kernel，中间张量 4096×4096×2 字节 ≈ 33.6 MB，读写往返约 67 MB、约 34 微秒——相对 440 微秒只占约 8%。也就是说在 Prefill 这类大矩阵乘场景，融合 epilogue 是锦上添花；真正的收益大头在访存受限场景：解码阶段的逐 token 算子链、逐元素长链、注意力中间结果，以及 FP8/低精度推理（算力翻倍后访存占比更突出）。理解「融合收益随场景变化」才能理解为什么编译器需要全局的成本建模，而不是一条规则吃遍天。

为什么一层 IR 不够#

早期方案（2016-2018 年的图编译器）普遍只有一层「张量算子图」IR，优化直接作用在算子节点上。很快撞上两个问题：一是算子粒度太粗，无法表达「把矩阵乘的 K 维拆成两段并行累加」这类循环级优化；二是算子粒度太细（把一切拆成标量运算）又丢失了张量级信息，融合与并行分析寸步难行。结论是IR 必须分层，每一层只保留那一层优化需要的语义，越往下越接近硬件：

• 图级 IR：节点是张量算子，边是张量。承载算子融合、布局/数据类型传播、常量折叠、内存规划。语义是「数据流 DAG」。
• 循环级 IR：算子被展开为带循环嵌套、访存语句、线程/block 维度的程序。承载分块、向量化、并行化、访存调度。语义是「带显式循环的程序」。
• 硬件级 IR/汇编：目标指令。承载指令选择与调度，之后交给硬件汇编器。

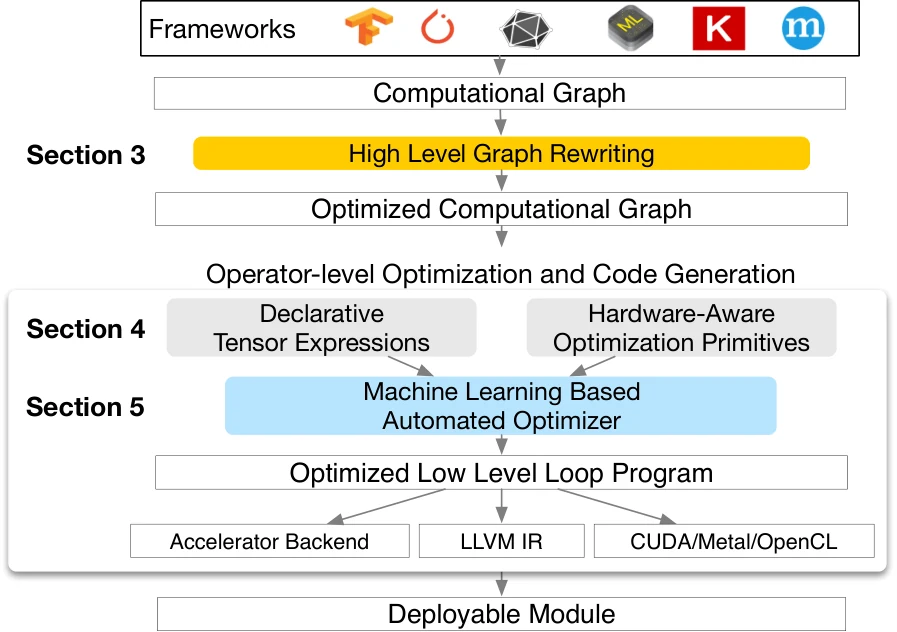

以 TVM 为例：Relay（图级，函数式、带显式 shape 与 dtype 的算子图）在融合后下沉到 TIR（循环级，类型化、SSA 风格的低层 IR），TIR 再做调度变换并最终代码生成；两级的形状可以通过一个具体案例感受——同一段「矩阵乘 + 加偏置 + GELU」，图级 IR 里是三个节点，循环级 IR 里变成若干层 for 循环与一个累加器。XLA 对应 HLO 与后端私有 IR，PyTorch 对应 FX 图与 Inductor 内部 IR，Triton 对应 TTIR 与 TritonGPU IR——命名各异，两级（或多级）结构一致。

每一层「显式携带」什么#

IR 设计的好坏决定优化的可实现性。几个关键设计点：

• 显式类型与形状：图级 IR 的每个张量标注 dtype 与 shape。有了 shape 才能算融合后 kernel 的访存量、做内存规划；有了 dtype 才能决定降精度是否安全、指令怎么选。动态形状用符号维度表达（如 tensor<?x?xf32> 里带 ? 的维度），运行时再绑定具体值。
• SSA 与函数式语义：每个值只被定义一次，算子不修改输入。这让 pass 之间的数据流分析（谁消费了谁、能否重排）变成纯结构问题。代价是 in-place 优化需要专门的「写回识别」pass，但整体收益远大于代价。
• 区域与嵌套结构：循环、条件、子图在 IR 里以嵌套区域（region）表达，pass 可以递归地下钻。MLIR 把「带区域的操作树 + 多方言」抽象做到了极致，这是它能同时托管图级与循环级 IR 的原因。

MLIR：把多级 IR 变成基础设施#

既然每层 IR 都需要自己的语法、类型系统与 pass，自然有人想：能不能造一套可扩展的 IR 基础设施，让每个项目只定义自己的方言（dialect），共享 pass 框架、文本格式、转换工具？这就是 MLIR（Multi-Level Intermediate Representation，Google 主导、2020 年并入 LLVM 项目）的出发点。它把「操作（Operation）、区域（Region）、块（Block）、值（Value）」作为统一骨架，方言定义算子集合，比如：

• 前端方言：tensor（张量类型与操作）、linalg（结构化张量算子，linalg.generic 可以表达任意逐元素/归约算子）；
• 变换方言：affine（仿射循环与索引分析）、scf（结构化控制流 for/if）；
• 目标方言：llvm、nvvm、gpu，以及各芯片厂商的私有方言。

一段典型的「降级链」是：linalg.generic（一个带索引映射与迭代器类型的通用算子模板）→ 分块成 scf.for 循环 + memref 张量 → 向量化与并行化 → llvm/nvvm → 机器码。每一次变换由方言转换（dialect conversion）框架执行，pass 写成匹配某方言操作、重写为另一方言操作的规则。MLIR 还提供 mlir-opt 这类命令行工具，每个 pass 都可以单步执行并打印 IR——调试编译器从此有了「编译器里的 GDB」。

MLIR 被 IREE（Google 开源的 MLIR 推理编译器，支持 CPU/CUDA/ROCm/Vulkan 与多家 NPU）、torch-mlir、OpenXLA 的 HLO 方言体系以及大量国产芯片编译器采用，不是因为它性能更好，而是因为它把「造一个编译器」的成本从零降到了「定义方言 + 写转换」——对必须快速跟进新指令集的芯片厂商尤其关键。理解这一点，就理解了 AI 编译器行业 2020 年后的人才技能迁移：从「会写 pass」转向「会设计方言与转换」。

从算子到循环嵌套#

图级融合完成后的一个子图，最终要被翻译成循环程序。仍以 GEMM 为例，数学上是 $C_{i,j} = \sum_k A_{i,k} B_{k,j}$，朴素写法是三层循环：

1
for i in range(M):
2
  for j in range(N):
3
    for k in range(K):
4
      C[i][j] += A[i][k] * B[k][j]

这版代码在任何现代 GPU 上都会慢得离谱：最内层 k 循环里 A 的访存不连续（行优先存储下 A[i][k] 跳着走），没有向量化，没有数据复用——每个 $C[i][j]$ 的累加都要从显存取 $K$ 个元素。编译器的工作，就是把这版「语义正确但性能为负」的循环，变换成能打满硬件的形态。下面这张图是 TVM 论文（OSDI 2018）中针对专用加速器的 GEMM 调度变换示例，展示了同一条计算在不同调度下的「程序形状」差异：

调度的本质：变换迭代空间#

Halide 在 2012/2013 年（PLDI 论文）提出并系统化了核心思想：把「计算什么」（算法）与「怎么算」（调度）分离。算法声明后，调度通过一组原语变换循环的迭代空间：

• split：把一层循环按因子切成内外两层，例如把 for i in 0..1024 切成 for i0 in 0..16: for i1 in 0..64（1024 = 16 × 64）；
• fuse：合并相邻循环（降低启动/控制开销或为并行化腾空间）；
• reorder：交换循环次序，决定哪个维度在片上复用、哪个维度跨 block 分布；
• vectorize：把最内层循环变成向量指令（一条指令处理 4 个 fp32）；
• parallel/bind：把某层循环绑定到 block/线程维度；
• unroll：展开循环体，消除分支、暴露指令级并行；
• compute_at：控制某个中间计算的存放位置（放进消费者循环内就近重算，还是物化到共享内存）。

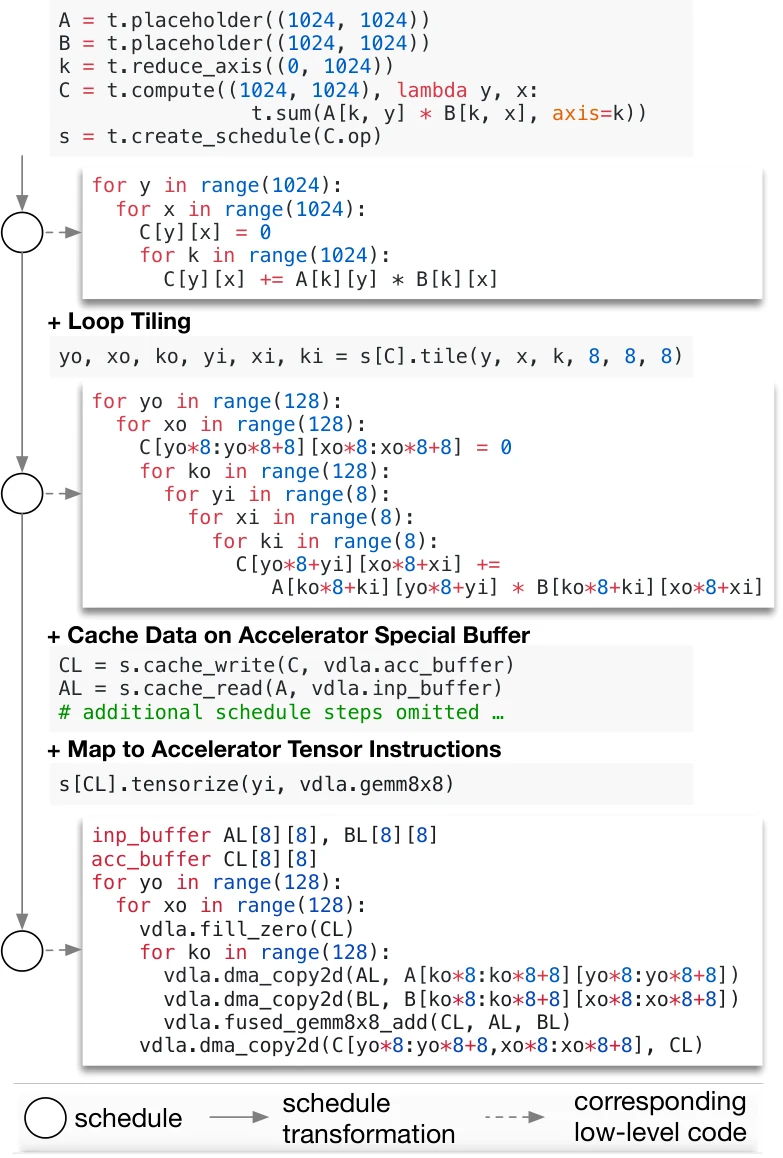

这些原语之所以强大，是因为它们不改变计算结果（循环变换保持依赖关系），编译器可以放心组合。以 GEMM 为例，一套教科书式的调度变换链是：

1. 把 M、N 维各切成块：外层 tile 大小 128×128（对应一个线程块），内层留作线程内/线程间分配；
2. 把 K 维切成 32 的块，让 A、B 的块先搬进共享内存（每块只从显存读一次，被 128×128 次计算复用）；
3. reorder 让共享内存加载与计算尽量交错；
4. 最内层向量化（fp16 下 8 元素 16 字节的向量访存）；
5. 把外层循环 bind 到 blockIdx、内层 bind 到 threadIdx。

变换后的程序形态（伪代码）大致是：

1
for block_m, block_n in grid:                 # 每个 block 负责 BM×BN 的输出块
2
  load A_tile, B_tile to shared memory        # 协作加载，合并访存
3
  for k0 in range(0, K, BK):
4
    load next A/B tile (双缓冲, 与计算重叠)
5
    for i in range(BM):
6
      for j in range(BN):
7
        acc[i][j] += A_tile[i][k0..] · B_tile[k0..][j]   # 最内层向量化/张量核指令
8
  write acc to global memory

对照真实硬件：外层两个循环对应 CUDA 的 grid 划分（一个 block 一个输出 tile），内层 for i/j 的展开与向量化对应线程内寄存器分块——acc[i][j] 这组局部变量最终就是寄存器里的累加器。调度选择 = 手工 kernel 优化的全部内容：输出 tile 多大、每线程算几个元素、共享内存如何排布避免 bank 冲突、异步拷贝怎么和计算重叠。FlashAttention、DeepGEMM 这类手工 kernel 的精髓，本质都是同一套调度的极端精细版。

值得强调的是「每线程算几个元素」这个参数：寄存器分块越大，数据复用越好（访存次数越少），但占用率越低（能并发的线程越少）。吞吐 = 复用收益 × 并行度损失，最优解在中间。这组权衡让「拍脑袋定调度」变得不可能，也让编译器的自动调优（后面专节讲）有了存在理由。

内存层次与访存调度：软件流水#

GPU 的存储层次是 寄存器 → 共享内存 → L2 → HBM，每差一级带宽约一个数量级。调度的另一半工作就是让数据在正确的时间出现在正确的层次：全局内存只访问一次（经合并访存整块搬入共享内存）、共享内存的数据被反复复用、寄存器里的中间结果不落回显存。

跨层搬移与计算重叠靠软件流水（software pipelining）实现。把循环体按迭代展开成三个阶段：prologue（预取第一批数据）、steady（边算第 t 批、边搬第 t+1 批）、epilogue（收尾）。这样访存延迟被计算掩盖，kernel 时间逼近「max(计算时间, 访存时间)」而非二者之和。硬件层面，A100 的 cp.async 与 Hopper 的 TMA 指令提供了异步拷贝原语，编译器据此自动插入双缓冲（double buffering）：一块共享内存在算、另一块在载。Triton 里对应的参数是 num_stages——它直接控制软件流水的级数，这也是为什么 Triton kernel 性能调优时 num_stages 与 num_warps 是最高频被调整的两个旋钮。

归约与并行化的冲突：以 softmax 为缩影#

逐元素循环可以任意并行，但归约（求和、求 max）引入跨迭代的依赖，是调度难点的集中体现。以行 softmax 为例：为数值稳定要先求行内最大值，再求指数和，最后才能归一化——朴素实现要把数据完整扫两遍以上，中间量还得落显存，访存开销翻倍。FlashAttention 一类方案用「在线更新」把多次扫描合成一遍（维护运行中的 max 与部分和，见本站 FlashAttention 系列拆解）；编译器侧则常把归约维拆成多段并行（split-K 思路）： 设每段长度为 $\Delta = K/S$，各段独立累加部分和：

每个并行单元算一段的部分和，最后要么原子累加、要么多级归约合并。代价是部分和引入了额外访存或同步，S 取多大又是权衡。这类「归约拆分 + 部分和合并」的模式在 LayerNorm、softmax、跨头注意力、量化统计里反复出现，是编译器代码生成器里的常客。

多级降级：为什么最后一段不自己写#

调度完成后，循环 IR 需要变成可执行代码。TVM 论文里把这段流程画得很清楚——调度后的 TIR 经降低与代码生成，最终产出目标平台代码与运行时调用：

常见的做法是借道 LLVM：把循环 IR 翻译成 LLVM IR，再交给 LLVM 后端做指令选择、寄存器分配与指令调度，产出 PTX（NVIDIA 的虚拟汇编）或直接的目标代码。为什么不让 AI 编译器自己写最后这段？因为通用优化器里寄存器分配、指令调度这类 NP-hard 问题，LLVM 已打磨了二十年；AI 编译器把精力集中在张量级问题上更有价值。代价是 LLVM 对张量级结构（共享内存排布、Tensor Core MMA 指令、线程组协作）一无所知——所以 AI 编译器在 LLVM 之前自己完成「张量级指令选择」：把 dot 变成 mma.sync/wgmma 指令、把共享内存访问安排成无 bank 冲突的排布、决定每线程的数据分片（fragment）布局。也就是说，通用优化交给 LLVM，张量级优化自己做。

Triton 的降级链是这条思路的现代范本（社区对源码的分析已经很完整）：Python 编写的 kernel 先经 AST 解析进入硬件无关的 TTIR（Triton IR，算子包括 tt.load/tt.store/tt.dot/tt.reduce），再降级到 TritonGPU IR——这一层做布局推断：为每个张量决定线程/线程组到元素的映射（常规访存用 Blocked 布局、Tensor Core 用 MMA 布局），插入必要的布局转换（经共享内存或 warp shuffle），并做访存合并分析（把连续访问向量化成 128 位宽的 ld.global）；之后降级到 LLVM IR（NVIDIA 侧为 NVPTX 方言），LLVM 后端产出 PTX，最后 ptxas 汇编为 SASS。num_warps、num_stages 等编译选项在此时生效。整条链的哲学与手写 CUDA 完全不同：程序员只描述 tile 级数据流，线程映射、布局、向量化由编译器推导——这让不熟悉 GPU 底层细节的开发者也能写出可用的 kernel，也是 Triton 成为 torch.compile 默认代码生成器、并被多家 NPU 厂商选作前端的原因。

JIT、编译缓存与 AOT：编译时间也是一种开销#

编译产物最终要进入运行期，这里有一个 AI 编译器特有的矛盾：编译本身耗时，而推理服务对启动时间敏感。torch.compile 首次编译一个模型需要数秒到数十秒（官方文档明确提示 warmup 成本），如果每次进程重启都重新编译，在线服务根本等不起。于是有了三层缓解：

• 编译缓存：kernel 源码的哈希作为缓存键，进程间共享磁盘缓存，第二次运行直接命中。torch.compile、Triton、TVM 都有各自的缓存目录（Inductor 缓存于 ~/.cache/torch/inductor，Triton 缓存于 ~/.triton/cache 等）。
• Guard 与动态形状：Dynamo 为每次编译记录一组运行期断言（shape、dtype、设备、常量），下次调用先验 guard，全过则复用、有变则重编译——这就是「同一函数换一个 shape 就触发重编译」的机制来源。XLA 的做法类似：shape 特化缓存（shape-specific compiled executable），动态 shape 会导致缓存爆炸，因此编译器的「形状通用性」与「编译缓存命中率」是一对必须平衡的指标。
• AOT 预编译：把编译挪到部署之前。TensorRT 的典型工作流就是构建期（build time）把模型编成引擎文件（plan），部署时直接加载——代价是构建耗时以分钟计、且引擎与 GPU 架构绑定（换个架构要重新构建）；TensorRT-LLM 沿用同一模式：构建引擎、运行时只做加载与调度。昇腾 CANN 的 ATC 工具同样把模型转换成 .om 离线模型再部署。对生产推理而言，「提前编好、运行时只加载」几乎是标配。

运行时的职责边界#

编译器工程师写的代码不止于 kernel：运行时（runtime）负责 kernel 的加载与启动、设备内存池、流（stream）依赖管理、以及把多个 kernel 按图调度执行。图执行器（graph executor）把编译好的 kernel 序列按依赖拓扑启动，尽量用 CUDA Graph 之类机制把启动开销摊薄。运行时与编译器的边界因系统而异：vLLM/SGLang 这类推理服务框架直接管理 KV 内存与请求调度，把「算子执行」交给底层（如 TensorRT-LLM 引擎或自研 kernel）；TVM 提供轻量 runtime 用于加载编译产物；MLIR 侧的 IREE 则把「编译产物 + 运行时」打包成部署单元。理解这条边界很重要：岗位上的很多问题（「为什么 kernel 快了端到端没快」「为什么显存多了」「为什么首 token 延迟高」）答案都藏在编译产物与运行时的交接处——kernel 启动间隙、内存规划碎片、形状假设不匹配，往往比 kernel 本身更伤人。

搜索空间有多大#

前面说过，调度参数（分块大小、向量化宽度、循环顺序、线程组织、流水级数）的组合是指数级的：一个 GEMM 仅 tile 尺寸 × 线程数 × 向量宽度 × 是否拆分 K 维就能组合出天文数字的候选，穷举不可行，而硬件行为（缓存、占用率、bank 冲突）又复杂到无法精确静态建模。于是行业的主流答案从「专家手工写调度」转向「搜索 + 成本模型」。

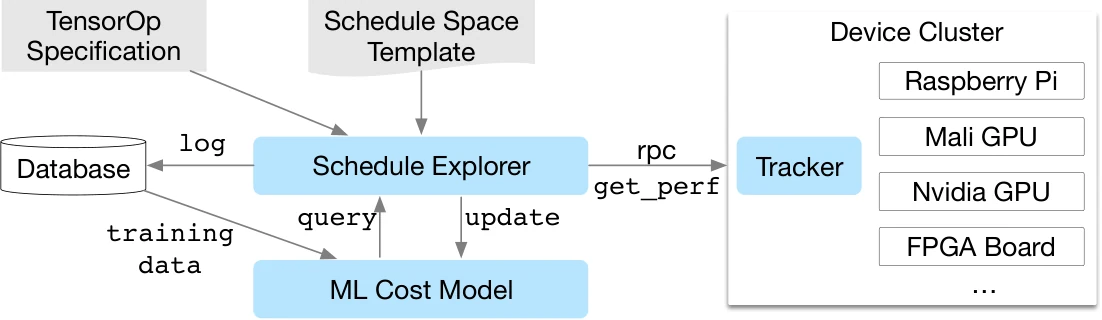

AutoTVM（随 TVM 论文提出）的做法是：把调度模板化——模板里留下 tile 尺寸、向量宽度等旋钮（knob），用机器学习成本模型（论文用 XGBoost）预测每个旋钮组合的性能，再在真机上采样验证，迭代逼近最优。TVM 论文里的自动调优框架总览图如下：

模板化的问题在于模板本身限制了搜索空间——模板没写进去的调度（比如某种新的数据流）永远不会被找到。Ansor（OSDI 2020，论文）对此的改进是程序合成：不再依赖人工模板，而是先从高层算子声明生成一批「草图」（sketch，覆盖多种分块与循环结构），再对草图做细粒度的参数注释，用进化搜索 + 学得成本模型在真机反馈下精调。论文报告相对当时 SOTA（含 AutoTVM 与专家手工优化）在 Intel CPU、ARM CPU、NVIDIA GPU 上最高提速 3.8 倍、2.6 倍与 1.7 倍——数字本身有时代性，但「搜索空间设计决定性能上限」的结论不过时。

自动调优的工程现实#

真正生产级的自动调优，难点不在算法而在工程：

• 编译时间预算：搜索要跑真机采样，一个算子的调优可能耗时数分钟到数小时。推理服务的部署流程通常只有几分钟预算，所以调优结果必须离线完成并缓存（tuning cache 随部署分发），在线只能接受「不完美但可用」的 kernel。
• 成本模型的冷启动：新硬件没有历史数据，学得成本模型在一开始是瞎猜。常见做法是先用通用特征（访存量、算术强度、占用率估算）做启发式，再随采样数据增量训练——即「先试跑、后建模」的反馈闭环。
• 迁移性：在 A100 上调好的方案搬到 H100 未必最优（共享内存容量、指令集、SM 数都变了）。因此调优缓存通常按 GPU 架构分桶，跨代不共享。
• Triton 的实用主义：Triton 生态没有 AutoTVM/Ansor 那样宏大的搜索框架，主流做法是 triton.autotune——程序员手写几个候选配置（BLOCK 尺寸、num_warps、num_stages），框架在首次调用时逐个 benchmark、自动选中最优并缓存。Inductor 的 max-autotune 模式也类似。这种「把搜索空间缩小到几个手选点再自动挑」的折中，是工业界最常用的形态。

自动调优还给编译器工程师带来一个视角转变：调度不再是「写死的最优解」，而是「一个带约束的搜索问题」。于是编译器团队里开始出现「把调优算法本身当作产品」的工程师——设计搜索空间、写成本模型、管调优数据——这是 AI 编译器岗位上最有意思的分支之一。

路线一：torch.compile（动态图生态的编译器）#

算法组交付的代码是几十行 Python。torch.compile 的完整链路是：TorchDynamo 字节码捕获 → FX 图 → AOTAutograd（推理时只处理前向）→ TorchInductor → Triton kernel。

Dynamo 捕获阶段如果顺利，产出一张 FX 图，节点大致是：

1
graph():
2
  %x : [num_users=1] = placeholder[target=x]
3
  %w : [num_users=1] = placeholder[target=w]
4
  %b : [num_users=1] = placeholder[target=b]
5
  %matmul : [num_users=1] = call_function[target=torch.ops.aten.mm](args = (%x, %w))
6
  %add : [num_users=1] = call_function[target=torch.ops.aten.add](args = (%matmul, %b))
7
  %gelu : [num_users=1] = call_function[target=torch.ops.aten.gelu](args = (%add,))
8
  return gelu

（实际输出由 TORCH_LOGS="graph" 打印，此处为结构示意。）Inductor 拿到图后把它降低成自己的循环级 IR：识别出 matmul 是主算子、add 与 gelu 是它的逐元素尾部（epilogue），合并成一个调度节点，最后生成一个 Triton kernel。生成的 kernel 与手写 Triton 的结构一致（示意）：

1
import triton
2
import triton.language as tl
3

4
@triton.jit
5
def linear_gelu_kernel(x_ptr, w_ptr, b_ptr, out_ptr,
6
                       M, N, K, stride_xm, stride_wn,
7
                       BLOCK_M: tl.constexpr, BLOCK_N: tl.constexpr,
8
                       BLOCK_K: tl.constexpr):
9
    pid_m = tl.program_id(0)
10
    pid_n = tl.program_id(1)
11
    offs_m = pid_m * BLOCK_M + tl.arange(0, BLOCK_M)
12
    offs_n = pid_n * BLOCK_N + tl.arange(0, BLOCK_N)
13
    offs_k = tl.arange(0, BLOCK_K)
14
    acc = tl.zeros((BLOCK_M, BLOCK_N), dtype=tl.float32)
15
    for k0 in range(0, K, BLOCK_K):           # K 维分块
16
        a = tl.load(x_ptr + offs_m[:, None] * stride_xm + (k0 + offs_k)[None, :])
17
        b = tl.load(w_ptr + (k0 + offs_k)[:, None] + offs_n[None, :])
18
        acc += tl.dot(a, b)                   # 张量核指令
19
    bias = tl.load(b_ptr + offs_n)[None, :]
20
    acc = acc + bias                          # 尾部融合：加偏置
21
    cdf = 0.5 * (1 + tl.math.erf(acc * 0.70710678))   # 尾部融合：GELU
22
    out = acc * cdf
23
    tl.store(out_ptr + offs_m[:, None] * N + offs_n[None, :], out)

注意 tl.dot 之外的代码全部是对 acc 的寄存器内逐元素运算——这就是 epilogue 融合落地的样子：matmul 的结果从未离开寄存器。编译器随后自动做线程映射、布局推断与软件流水，num_warps/num_stages 由自动调优决定。

路线二：TVM（静态图生态的编译器）#

在 TVM 里，同一算子从图级 IR（Relay）出发，融合成一个子图算子后，用算子级表达式声明计算、用调度原语逐层变换，再代码生成。以早期 TE 风格表达（现版本以 TIR 表达同类变换，此处为示意）：

1
# 算子表达式：声明「算什么」
2
k = te.reduce_axis((0, K), name="k")
3
C = te.compute((M, N), lambda i, j:
4
               te.sum(A[i, k] * W[k, j], axis=k), name="C")
5
D = te.compute((M, N), lambda i, j: te.sigmoid(C[i, j]) * C[i, j] + b[j])
6
# 调度：声明「怎么算」
7
s = te.create_schedule(D.op)
8
bm, bn = 128, 128          # 输出分块
9
bx, tx = s[C].split(C.op.axis[0], factor=bm)   # 切外层
10
...
11
s[C].vectorize(...)        # 向量化
12
s[C].bind(bx, te.thread_axis("blockIdx.x"))    # 绑定并行维度

之后 TVM 把调度后的循环程序交给 TIR 代码生成器，产出 CUDA C 或 PTX；调度空间若交给 AutoTVM/Ansor，则上述 split/bind 的参数由搜索决定而不是手写。

两条路线对照，能直观看出 AI 编译器工程师的两种日常：在 PyTorch 生态里，主要工作是让 Dynamo 捕获更多 Python 语义、改进 Inductor 的融合判定与模板；在 TVM/自研编译器生态里，主要工作是设计 IR 与写调度/代码生成 pass。前者贴近用户、改动频繁但约束在框架内；后者贴近硬件、自由度大但每一行都影响面广。两条路线都需要同一套底层功夫——本节前面几章讲的融合合法性、循环变换、布局与数值。
