DeepSeek 3FS 完全拆解：链式复制、用户态零拷贝与 KVCache 磁盘缓存

一台机器的 PCIe 账本#

理解 3FS 的设计动机，要先理解它服务的集群长什么样。DeepSeek 的 Fire-Flyer 2 集群用的是 10,000 张 PCIe A100，不是 DGX 那种 SXM + NVLink 的昂贵形态。单机内部结构（论文 Figure 4）是这样的：

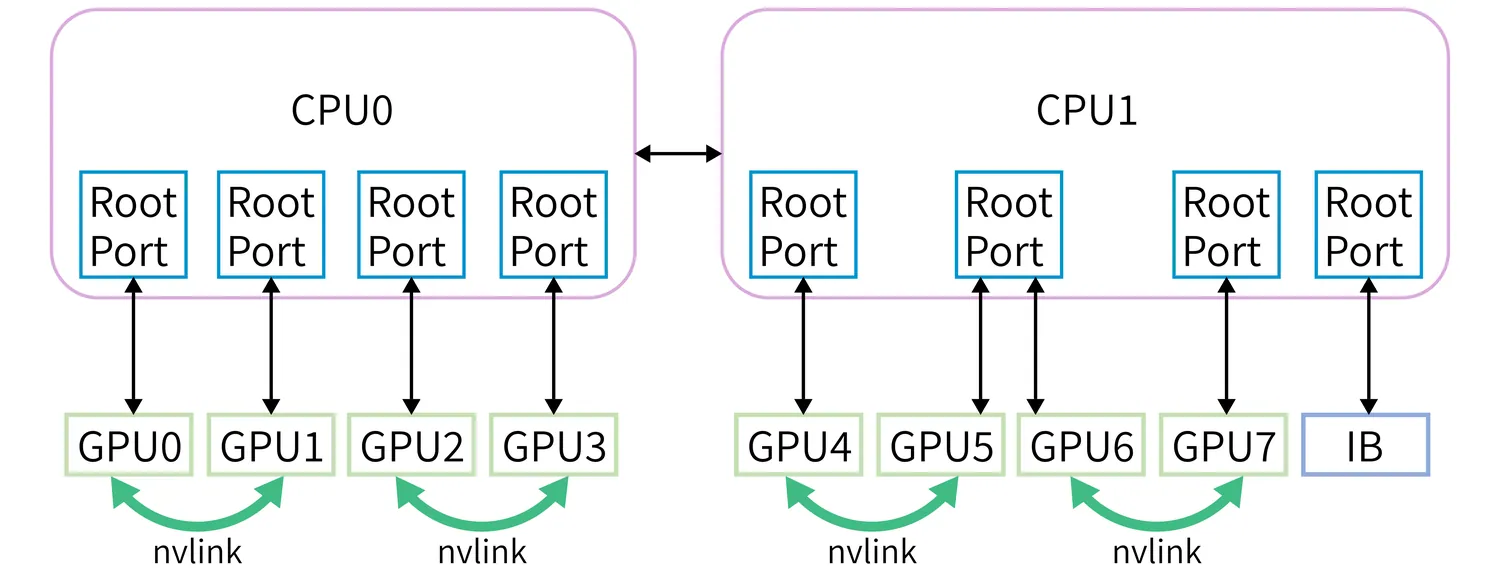

图中可以看到关键约束：两颗 CPU（CPU0、CPU1）各带 4 个 PCIe Root Port，8 张 GPU 分别挂在两个 CPU 下面，整个节点只有一张 200Gbps 的 InfiniBand 网卡，挂在 CPU1 上。GPU 两两之间用 NVLink 桥接（图中 GPU0-GPU1、GPU2-GPU3 等），但这是为了后续扩展补上的，最初的设计里连 NVLink 都没有。

这张图解释了 DeepSeek 的一个核心成本哲学：用 PCIe 替代 SXM，把硬件成本砍掉一半、能耗降 40%，代价是单机的卡间带宽和网卡出口带宽都远不如 DGX。既然硬件上省了钱，软件就必须把”便宜硬件的带宽”榨干——包括存储。

存储要同时满足四种矛盾的需求#

AI 集群的存储面对着几类行为差异极大的负载，论文和官方文档里列得很清楚：

• 数据预处理：大量中间产物，需要层级目录管理，写多读少，文件数量巨大。
• Dataloader：训练时从几千个节点随机读样本，样本大小从几 KB 到几 MB 不等，且不对齐 4K。这是典型的随机小读。
• Checkpoint：几 TB 的参数和优化器状态要定期落盘，需要极高的顺序写带宽，而且不能阻塞训练。
• KVCache：推理时的 KV 缓存读写，需要极高的读吞吐 + 海量容量 + 能承受被反复淘汰重写。

用一套系统同时满足这四件事，是 3FS 全部设计张力的来源。华为/火山引擎的解读文章里有一个很到位的说法：3FS 要的是”把几千块 SSD 的 IOPS 和几百个存储节点的网络带宽聚合成一个池子，让应用以完全位置无关（locality-oblivious）的方式访问”。

传统方案在这里各有各的问题：

• NFS / 通用分布式文件系统：元数据是瓶颈，几万节点的随机小读打不住。
• 对象存储：论文专门讨论了为什么不选它。对象存储用 key 里的 / 模拟目录层级，但不支持原子地移动目录、不支持递归删除整个目录。而 DeepSeek 内部一个非常常见的模式是”建临时目录 → 写文件 → 整体 move 到最终位置”，在处理海量小文件时，递归删除更是刚需。另外对象存储没有软链接和硬链接，而 DeepSeek 用它们给动态更新的数据集做轻量快照。
• 本地盘：数据无法在节点间共享，checkpoint 和 KVCache 复用都无从谈起。

所以 3FS 的选择是：做一个真正的文件系统（保留 POSIX 目录树语义、符号链接、硬链接），但把元数据和数据拆开，元数据交给事务型 KV，数据交给链式复制，两者都跑在 RDMA 网络上。

计算与存储共用一张网#

这里有一个容易被忽略但极其重要的设计：3FS 的存储流量不和计算流量隔离在两张物理网络上。

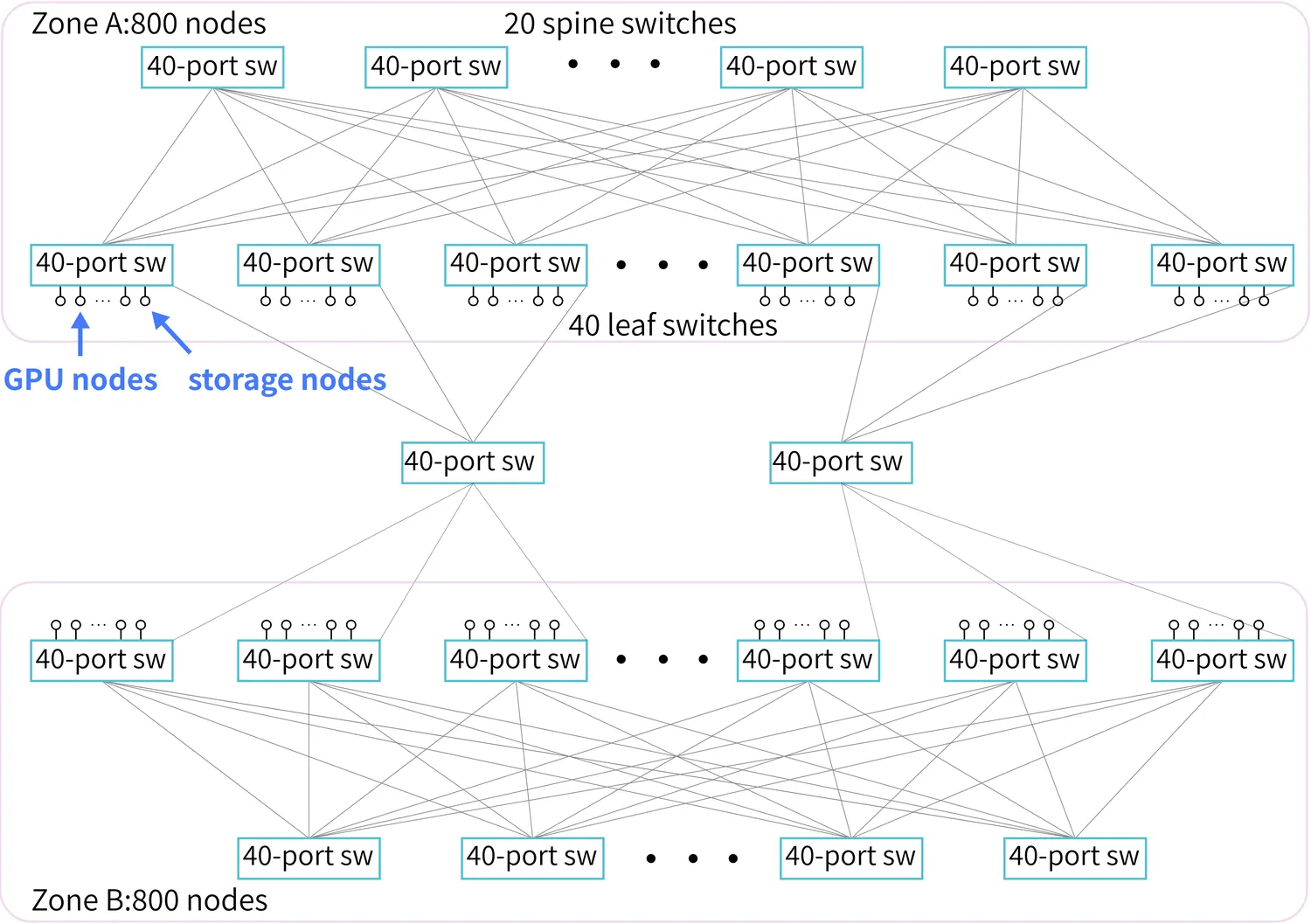

从图中能看到，Zone A 的 800 个节点挂在 40 台 leaf 交换机下，上面是 20 台 spine，组成一个完整的二层 Fat-Tree；Zone B 同样 800 节点，两个 Fat-Tree 之间通过 switch 再连起来。GPU 节点和存储节点共享同一组 leaf 交换机——论文里这叫 Computation-Storage Integrated Network（计算存储融合网络）。

融合网络省了钱（不用为存储单独建一张网），但带来一个直接后果：四种流量——HFReduce 通信、NCCL 通信、3FS 存储流量、其他流量——要在同一张网上抢带宽，还会互相干扰。DeepSeek 的应对手段有三层：

1. 用 InfiniBand 的 Service Level（SL）做流量隔离。建立连接时给不同流量打不同的 SL，SL 再映射到 IB 的物理队列 Virtual Lane（VL），不同 lane 的流互不干扰。论文里说他们”最终配置了各自的比例”，从而避免了队头阻塞（HOL blocking）导致的拥塞。
2. 调整路由，把存储流量均匀打散到 leaf → spine 链路上。
3. 在 3FS 内部实现 request-to-send 流控，专门对付 incast 拥塞。

第 3 点值得单独说，因为它是 3FS 最反直觉的设计决策之一。

request-to-send：先申请，再发送#

因为每个 3FS 客户端理论上都可以访问任意一个存储服务，客户端侧会出现严重的 incast 拥塞——几百个存储服务同时把数据往一个客户端塞，把它那唯一一张 200Gbps 网卡的接收队列打爆。

DeepSeek 的解法是在客户端和存储服务之间加一次握手：

1
1. Client 向 Storage Service 发起读请求
2
2. Storage Service 从 SSD 读出数据，缓存在本地内存
3
3. Storage Service 向 Client 申请"我可以发了吗？"
4
4. Client 根据当前并发发送者数量决定是否授权
5
5. 被授权后，Storage Service 用 RDMA WRITE 把数据写入客户端内存，
6
   再补一个 RDMA SEND 通知客户端"传完了"

为什么用 RDMA WRITE 而不是 READ？ 这是 RDMA 的经典权衡。RDMA READ 由接收方发起，数据直接从远端内存读进本地，看起来更简单；但 READ 会在远端产生额外的 PCIe 和内存访问开销。WRITE 是单边的、单向的，数据从发起方直接落进对端内存，效率更高。代价是需要提前告知对方”我要往你的哪个地址写”，也就是需要这个 request-to-send 握手来协调。

论文对这个设计的评价很坦诚：“request-to-send 控制增加了端到端的 IO 延迟，但它是实现可持续高吞吐的必要条件。” 这是一个典型的”用一点延迟换吞吐稳定性”的取舍——对 KVCache 和 checkpoint 这种吞吐敏感、延迟相对不敏感的场景，这笔交易划算。

写路径的六个步骤#

Design Notes 把存储服务处理一次写的流程写得很细：

1. 校验请求里的 chain version 与本地已知的最新版本是否一致，不一致直接拒绝。
2. 发起 RDMA Read 把要写的数据拉过来。注意这里是”拉”不是”推”——后继节点主动从前序节点读数据（如果请求来自客户端，就从客户端读）。这个方向的选择减少了数据切包，性能更好。
3. 数据进本地内存缓冲区后，从锁管理器获取该 chunk 的锁，同一 chunk 的并发写被串行化。所有写都在链首串行化。
4. 读取该 chunk 的 committed version 到内存，应用更新，把结果存成一个 pending version。所以一个 target 上同一个 chunk 可能同时存在两个版本：已提交版本号 $v$ 和待提交版本号 $u$，满足 $u = v + 1$。
5. 如果自己是链尾，原子地把 committed 替换为 pending，然后向前驱发确认消息；否则把写请求转发给后继。
6. 收到确认消息时，把自己的 committed 替换为 pending，继续向前驱传递确认，然后释放 chunk 锁。

第 4 步那个 $u = v + 1$ 的不变式很关键，它是读路径判断”数据是否可读”的依据。

读路径：不用问链尾#

标准 CRAQ 的读有个麻烦：客户端可能拿到过一个陈旧副本（因为写还没传到链尾）。标准做法是读链尾，或者向链尾问一下最新版本号。

3FS 换了一种更省事的做法：

• 如果本地只有 committed version，直接返回。
• 如果同时有 committed 和 pending，返回一个特殊状态码，告诉客户端”这里正在写”。
• 客户端可以等一小会儿重试，或者发一个 relaxed read 请求直接拿走 pending 版本。

这等于把”要不要等一致性”的决定权交给了客户端。对于 KVCache 这种”读到的数据可能刚刚写入”的场景，客户端大概率选重试；对于可以容忍最终一致性的场景，relaxed read 省掉一次往返。没有向链尾发版本查询这一个改动，就把每次读的往返次数降下来了——在一个每秒要处理数百万次小读的系统里，这个差别是巨大的。

链表怎么排：避免恢复期的读热点#

链表（chain table）决定了哪些 target 组成一条链。论文举了个具体例子：6 个节点 A-F，每个 SSD 上建 5 个 target（A1…A5、B1…B5…），共 30 个 target，每 chunk 3 副本，就能排出 10 条链。

这里有一个非常精彩的工程细节。假设读流量均匀分布在所有 target 上，现在 A 挂了，它承担的读请求会被重定向到同链的 B 和 C。结果就是 B、C 的读带宽瞬间饱和，成为整个系统的瓶颈——而换盘 + 数据同步要花好几个小时，这段时间整个集群的读吞吐都被拖累。

3FS 的解法是重新设计链表的排列方式，让 A 和尽可能多的其他 SSD 配对：

对比之下，A 出现在第 2、3、5、6、9 条链里，与 A 同链的节点变成了 B、C、D、E、F 五家。A 挂掉后，读压力被五家分担，每家只多接 1/5 的流量，而不是让两家翻倍。

更妙的是论文接下来的一句话：“To achieve maximum read throughput during recovery, the load balance problem can be formulated as a balanced incomplete block design. The optimal solution is obtained by using integer programming solver.”——把”故障期间的读负载均衡”规约成了一个平衡不完全区组设计（BIBD）问题，用整数规划求解器求最优解。

这是整篇 Design Notes 里最能体现”设计深度”的地方：一个看起来只是”把链排一排”的工程问题，被形式化成了一个组合设计问题，并且用求解器拿到了最优解。对熟悉组合数学的读者来说，链表就是一个 v 个处理、b 个区组、每个区组 k 个元素的设计问题。

故障检测与状态机#

cluster manager 靠心跳做 fail-stop 故障检测。规则有两条要注意：

• 超过 $T$ 秒（默认 60s）收不到心跳，判定服务故障。
• 服务自己如果 $T/2$ 秒联系不上 cluster manager，就主动停止处理请求并退出。

第二条很关键：这是防止网络分区导致脑裂的手段。一个存储服务如果被分区隔离，它无法判断自己是”活着但网络断了”还是”真的挂了”，主动退出是唯一安全的做法。心跳在这里的本质是向 manager 续租。

每个 storage target 有两个状态：public state（存在链表里，分发给所有服务和客户端）和 local state（只有存储服务和 manager 知道，存在 manager 内存里）。

public state 的五个取值和它们对读写的允许情况是理解恢复流程的钥匙：

注意 syncing 状态可写不可读——因为它的数据还不完整，读会读到错的东西，但写可以继续（写会以 full-chunk-replace 的形式把它逐步填满）。这个”可写不可读”的组合是整个在线恢复机制的基础。

local state 只有三种（up-to-date / online / offline），它扮演的是触发事件的角色：cluster manager 周期性地扫描每条链，根据一张状态转移表更新各 target 的 public state。Design Notes 里给出了完整的转移表，其中有一条特别值得注意：

If a storage target is marked offline, it’s moved to the end of chain. （一旦 target 被标记 offline，它会被移到链尾。）

移到链尾意味着它不再承担写的中继，读也会绕开它（因为 offline 不可读）。等它恢复、重新上线并同步完成后，再回到正常位置。

在线恢复：用”整块替换写”完成同步#

恢复流程是 3FS 设计里最有意思的一段，因为它做到了”恢复过程和正常读写完全重叠”。

当一个之前离线的存储服务重新启动时：

1. 它先周期性地从 cluster manager 拉最新链表，但在自己的所有 target 都被标记为 offline 之前不发心跳——这样保证所有 target 都会走一遍恢复流程。
2. 恢复期间收到写请求时，请求一律是 full-chunk-replace 写（整块替换，而不是增量写）。本地 committed version 被更新，已有的 pending version 被丢弃。因为它此时是链尾，直接向前驱发确认。
3. 恢复开始前，前驱向它发一个 dump-chunkmeta 请求，它遍历本地 chunk 元数据存储，把所有 chunk 的 id、chain version、committed/pending 版本号回给前驱。
4. 前驱拿到元数据后，和本地的那份对比，决定哪些 chunk 需要传。
5. 传输时对每个 chunk 加锁 → 读出版本号和内容 → 发 full-chunk-replace 写 → 解锁。
6. 全部传完，向前驱发 sync-done；服务收到后把 local state 置为 up-to-date，在后续心跳里上报。

前驱判定”哪些 chunk 要传”的规则也写得很清楚：

• 本地有、远端没有 → 传。
• 远端有、本地没有 → 删。
• 本地 chain version 更大 → 传。
• chain version 相同但 本地 committed 版本号 ≠ 远端 pending 版本号 → 传。
• 其余情况说明两份副本要么一致，要么正在被进行中的写请求更新，不用管。

为什么用整块替换写而不是增量传输？ 因为这个流程同时承担了两个职责：既恢复数据，又保证恢复期间新写入的数据不会丢失。用整块替换这种”幂等”的写语义，前驱不需要知道远端缺哪一段，只要把整块推过去，恢复和数据同步就自然合流了。

为什么选一个事务型 KV#

Design Notes 给的选型理由很直接：FoundationDB 提供 Serializable Snapshot Isolation（SSI），也就是可串行化的强 ACID 语义。把可靠性、扩展性下沉到 KV 层之后，元数据服务本身可以做得非常简单：

• 无状态 → 管理员可以随时升级或重启，客户端请求失败自动切到别的 meta service。
• 目录树操作里那些经典难题（重命名导致成环、孤儿节点）不需要自己实现——交给 FoundationDB 的事务模型去解决。

对比一下：如果用对象存储的思路（key 里带 / 模拟目录），“把 dir_a/dir_b 移到 dir_c/ 下”这件事需要先确认 dir_c 不是 dir_b 的后代，这要求向上遍历所有祖先，而且整个操作不是原子的。用事务型 KV 表达，这只是一次读写事务。

inode 与 dentry 的键设计#

元数据只有两类核心结构：inode 和 目录项（directory entry）。

inode 存属性，每个有全局唯一、单调递增的 64 位 ID。键的构造是 "INOD" 前缀 + inode id，且 id 用小端序编码。这个”小端序”细节是刻意为之：小端序能让连续分配的 inode 分散到不同的 FoundationDB 节点上，避免新建文件时全部打到同一个分片形成热点。

inode 的 value 按类型不同：

• 共有属性：属主、权限、访问/修改/变更时间。
• 文件 inode 额外有：文件长度、chunk 大小、在链表中选中的范围、shuffle seed。
• 目录 inode 额外有：父目录的 inode id、给子目录/文件用的默认布局配置（链表、chunk 大小、stripe 大小）。父 inode id 是用来检测目录移动成环的——把 dir_a/dir_b 移到 dir_c/ 时，要确认 dir_c 不是 dir_b 的后代，做法就是从 dir_c 向上遍历所有祖先。
• 符号链接 inode 额外有：目标路径字符串。

目录项的键是 "DENT" 前缀 + 父 inode id + 条目名。这个设计有个漂亮的性质：同一个目录下的所有条目天然构成一段连续的 key range，列目录就是一次 range query，不需要额外索引。

减少事务冲突的两个技巧#

元数据服务的性能瓶颈不在计算，而在事务冲突。两个优化值得单独讲：

第一，用 inode id 哈希把请求攒批。 同一目录下的创建操作、同一文件的更新操作，会通过 inode id 的哈希被转发到固定的元数据节点上，这样这些请求可以攒成 batch 提交，大幅减少 FoundationDB 的冲突概率。

第二，用 rendezvous hash 分散文件长度更新任务。 文件长度更新是一个高频冲突点（下面细说），把任务按 inode id 做 rendezvous hash 分散到多个 meta service，可以避免多个服务同时重算同一个文件的长度导致反复冲突。

文件长度为什么只能是最终一致#

这是 Design Notes 里讲得最细的一个工程妥协。

文件长度存在 inode 里。但对于正在被写入的文件，inode 里的长度和实际长度会不一致。3FS 的做法是：

• 客户端每 5 秒向上报一次自己写到的最大位置；如果这个位置超过了 inode 里的长度，且没有并发的 truncate，就把它采纳为新长度。
• 因为可能有多个客户端并发写，上面的机制只能保证最终一致。
• 处理 close / fsync 时，元数据服务要拿到精确长度——办法是向存储服务查询最后一个 chunk 的 id 和长度。

而这个”查询最后一个 chunk”的操作，在文件数据条带化（striped）到多条链上时开销不小。所以有了两个进一步的优化：

优化一：生产环境用大 stripe size（200）。 但小文件实际只会用到远少于 200 条链，于是 inode 里额外存一个”可能用到的链数量”提示值，初值 16，每次写到更多链上就翻倍。这样更新长度时就不必查询全部 200 条链。

优化二： 同样的思路还可以推广到小文件的删除。

这里的取舍很清楚：精确长度是昂贵的，所以把它推迟到真正需要的时候（close/fsync）再算，平时用一个每 5 秒上报的近似值顶着。

文件创建与数据布局#

文件创建时，元数据服务会：

1. 按 stripe size 轮询（round-robin） 从指定链表里选出连续若干条链。
2. 生成一个随机种子，把选中的链打乱顺序。

第二步的随机种子是防热点的关键：如果不打乱，所有文件的第 0 个 chunk 都会落在同一条链上。

然后，当应用打开文件时，客户端向元数据服务要一次布局信息（哪些链、chunk 大小、seed），之后就可以自己算出每个 chunk 的 id 和所在的链：

这就是”元数据服务不在关键路径上”的实现方式：读一个 chunk 的数据不需要经过任何元数据查询，客户端本地算一遍就知道该找哪个存储服务要数据。对 KVCache 这种动辄几十万次小读的场景，这一条直接决定了系统能不能跑起来。

物理块的 11 种大小与 256 文件池#

chunk 数据最终落在物理块上。物理块大小从 64 KiB 到 64 MiB，按 2 的幂共 11 种。分配器会挑一个大小最贴近实际 chunk 的物理块——这样既不浪费空间，也不会因为块太小而频繁分裂。

每种物理块大小对应一个资源池，池里有 256 个物理文件。物理块的占用状态用位图（bitmap）在内存里维护。当一个物理块被回收时：

• 只是把位图标志位置 0，实际的存储空间保留下来，优先给后续分配用。
• 只有当池里没有可用物理块时，才用 fallocate() 在物理文件里分配一大段连续空间，一次性创建 256 个新物理块。

为什么要”保留空间 + 批量 fallocate”？ 两个目的：一是避免频繁的系统调用；二是 fallocate() 一次性分配连续大空间能减少磁盘碎片——这对全闪存阵列上的顺序读性能影响很大。

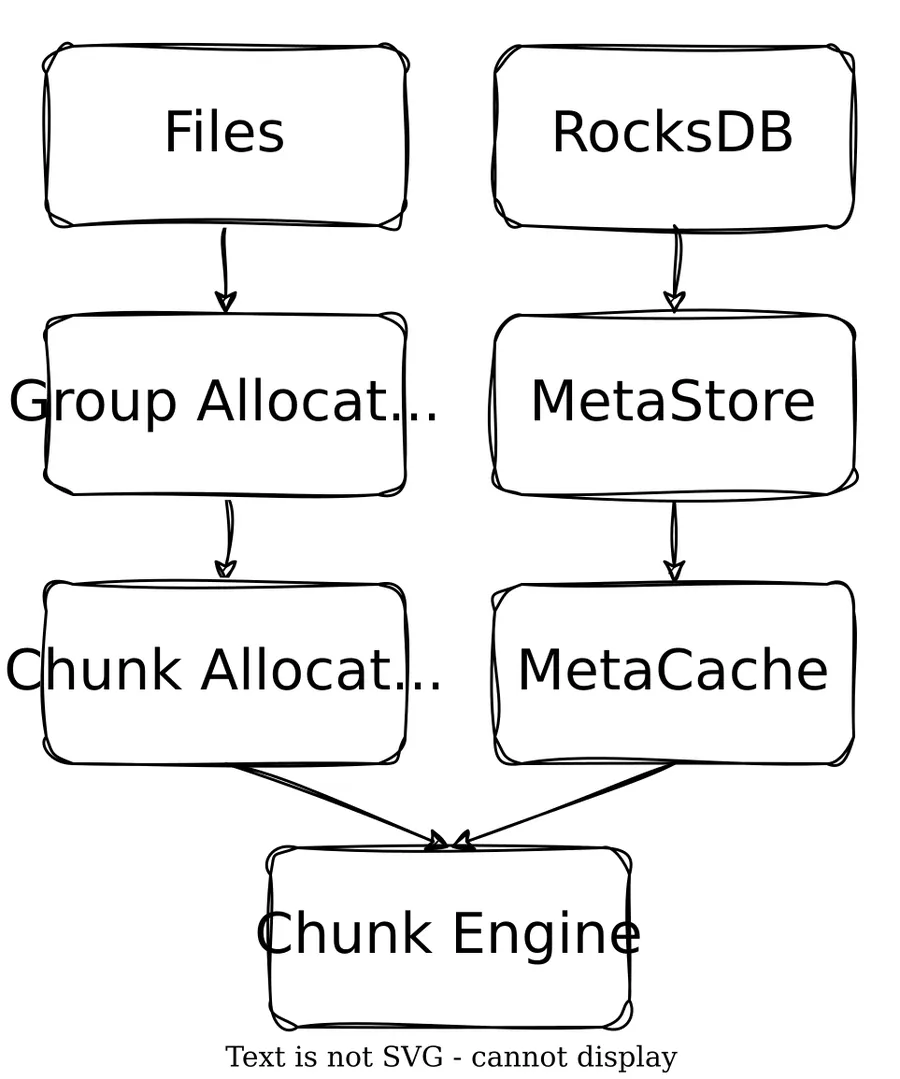

四个接口与 COW 语义#

chunk engine 对外只暴露四个线程安全的操作：

update 的 COW 实现是这样的：分配新块 → 把已有 chunk 数据读进缓冲区 → 应用更新 → 把新缓冲区写入新块 → 用新块位置和旧元数据构造一份新元数据 → 原子地更新 RocksDB 里的新 chunk 元数据和两个物理块的状态。

这里有个针对追加写的优化：如果是追加（append），直接在原块尾部原地写入，不走 COW。为什么这个优化重要？因为 KVCache 和日志类负载本质都是追加写，如果每次都”读出来-改-写回去”，写放大和 SSD 磨损都会很严重。Design Notes 的说法是”An optimized process is implemented for appends, where data is directly added in-place at the end of the existing block.”——单独为追加开了一条快路径。

FUSE 的三个硬伤#

大多数应用用 FUSE 客户端（hf3fs_fuse），因为它兼容 POSIX，接入成本低——把 open() 换成挂载点路径就行。但 FUSE 有三个绕不开的性能问题，Design Notes 把每个都量化了：

第一，内存拷贝开销。 用户态的文件系统守护进程无法访问应用的内存，数据必须在内核态和用户态之间来回拷贝，消耗内存带宽、增加端到端延迟。一次请求要经过内核 VFS → FUSE 转发 → 用户态守护进程，中间有 4 次”内核-用户态”上下文切换。

第二，多线程支持太原始。 应用发起 I/O 请求时，FUSE 把请求放进一个受自旋锁保护的多线程共享队列，用户态守护进程再从队列里取。锁竞争导致 FUSE 的 I/O 处理能力无法随线程数扩展。3FS 的实测数字很刺眼：FUSE 每秒只能处理约 40 万次 4 KiB 读，继续加并发不仅没用，反而因为锁竞争加剧而更慢。perf 分析显示内核态的自旋锁吃掉了大量 CPU 时间。

第三，Linux 5.x 的 FUSE 不支持对同一文件并发写。 应用只能通过并发写多个文件来绕开，以拉满总吞吐。

为什么不写内核模块#

一个自然的想法是：既然 FUSE 慢，那就写个 VFS 内核模块，像 NFS 客户端那样。这样彻底绕开 FUSE 所有的问题。

3FS 明确否决了这条路，理由非常工程化，值得完整引用其逻辑：

• 内核模块开发远比用户态系统编程困难。
• Bug 难以诊断，且可能在生产环境造成灾难性后果——比如机器直接崩溃，连一条用于调试的日志都不留。
• 升级内核模块时，所有使用该文件系统的进程必须干净地停止，否则就得重启机器。

在几千个节点的训练集群里，“升级一次文件系统客户端可能要重启机器”是完全不可接受的运维成本。所以 3FS 选择了一条中间路线。

USRBIO：把 io_uring 的思路搬进用户态#

3FS 的原生客户端实现在 FUSE 守护进程内部，提供的是一套异步、零拷贝的用户态 API，灵感直接来自 Linux 的 io_uring。核心是两个数据结构：

• Iov：一大块共享内存区域，用于零拷贝读写，用户进程和原生客户端共享。InfiniBand 的内存注册由客户端管理。所有读到的数据都进 Iov，所有要写的数据都先放进 Iov。
• Ior：一个小型的共享环形缓冲区，用法和 io_uring 类似——用户进程把读写请求入队，原生客户端出队并完成它们。请求按 batch 执行，batch 大小由 io_depth 参数控制。

元数据操作（open/close/stat）仍然走 FUSE，应用先 open() 拿到文件描述符，再通过原生 API 注册这个 fd，然后就能在它上面做原生 I/O。这个设计让元数据操作和 POSIX API 保持一致，迁移已有代码更容易。

通信机制上，USRBIO 用的是共享内存 RingBuffer + 信号量通知，思路借鉴了 DPDK 和 io_uring。具体做法是：每个实例使用一个 Iov 文件（注册为 RDMA memory buffer，实现全链路零拷贝）和一个 Ior 文件（实现 IoRing，含提交队列和完成队列）；一个挂载点下所有 USRBIO 实例共享 3 个 submit semaphore 文件来表示优先级。

收益有多大？官方数字是相比 FUSE 快 3 到 5 倍。 因为请求直接从用户进程发给 FUSE 守护进程，那 4 次上下文切换和 1-2 次数据拷贝全部消失。

这个设计的边界很克制：USRBIO 只加速读写操作，其他操作全部复用 FUSE 逻辑。这跟 GPU Direct Storage 的思路如出一辙——只在真正吃性能的那条路径上做特化。

FFRecord：给小文件补一块短板#

Design Notes 里有一句很坦诚的自评：“3FS 未对小文件做调优，直接存取大量小文件性能较差。”

这不是疏忽，而是设计取舍的结果——大文件条带化、大块读写是 3FS 的主线，小文件不是。但训练时确实存在海量小文件（样本、图片、中间产物）的场景，于是 3FS 提供了 FFRecord 文件格式来弥补：

• 把多个小文件合并进一个文件，减少训练时打开文件的开销。
• 支持随机批量读取（一次读一批样本，而不是一个个读）。
• 包含 CRC32 数据校验。

这相当于在 3FS 这层”大文件友好”的文件系统之上，用一层应用侧的文件格式来模拟”小文件友好”。用格式解决问题，而不是改文件系统——这是很典型的系统设计取舍。

3FS-KV：建在 3FS 之上的分布式数据处理系统#

论文 Section VI-B4 介绍了一个叫 3FS-KV 的东西：它是建在 3FS 之上的共享存储分布式数据处理系统，目前支持三种模型——key-value、消息队列、对象存储。它支持读写分离和按需启动，从而充分利用 3FS 提供的高 I/O 吞吐。

关键的是最后一句：3FS-KV 支撑了 DeepSeek 的 “KV Context Caching on Disk” 技术，把 LLM 服务的成本降低了一个数量级（reduces the cost of LLM serving by an order of magnitude）。

为什么这件事在成本上如此重要#

要先理解一个事实：LLM 推理的输入 token 里有极大概率是重复的。多轮对话里每一轮都要把之前的全部历史重新发一遍；代码补全里文件的绝大部分内容不变；RAG 场景里同一份文档会被反复检索。这些重复的前缀，如果每次都重新算一遍 prefill，算力就被白白烧掉了。

业界对此的通用解法是前缀缓存（prefix caching）：把算过的 KV 缓存按前缀存起来，下次遇到相同前缀直接复用。本站已经详细写过 RadixAttention 如何用前缀树自动复用 KV Cache，也写过 DualPath 如何让解码引擎直读 KV-Cache。

但这些方案都止步于内存。而内存有两个硬约束：

1. 容量。一块 8 卡 H800 节点的显存是 640 GB 级别，扣掉模型权重后能留给 KV 的空间有限。前缀缓存的命中率对容量极其敏感——缓存池越大，能装下的不同前缀越多，命中率越高。
2. 成本。DRAM 便宜不到哪去，而且它和显存一样是每节点私有的。你在这个节点缓存的 KV，换个节点就用不上了。

3FS 的思路是：把 KV 缓存卸载到共享的 NVMe 存储池上。

官方 README 对这条功能的描述只有一句话，但信息量很大：

KVCache for Inference — Provides a cost-effective alternative to DRAM-based caching, offering high throughput and significantly larger capacity. （为推理提供 DRAM 缓存的低成本替代方案，具备高吞吐与显著更大的容量。）

三个词的对比很清楚：成本比 DRAM 低、吞吐够高、容量大得多。而且因为 3FS 是所有节点共享的，缓存不再绑定在某一台机器的显存里——今天这个副本算过的前缀，明天另一个副本可以直接命中。

这就是为什么 3FS 的 KVCache 不是”把文件系统顺便拿来存 KV”，而是一个架构级的成本优化。

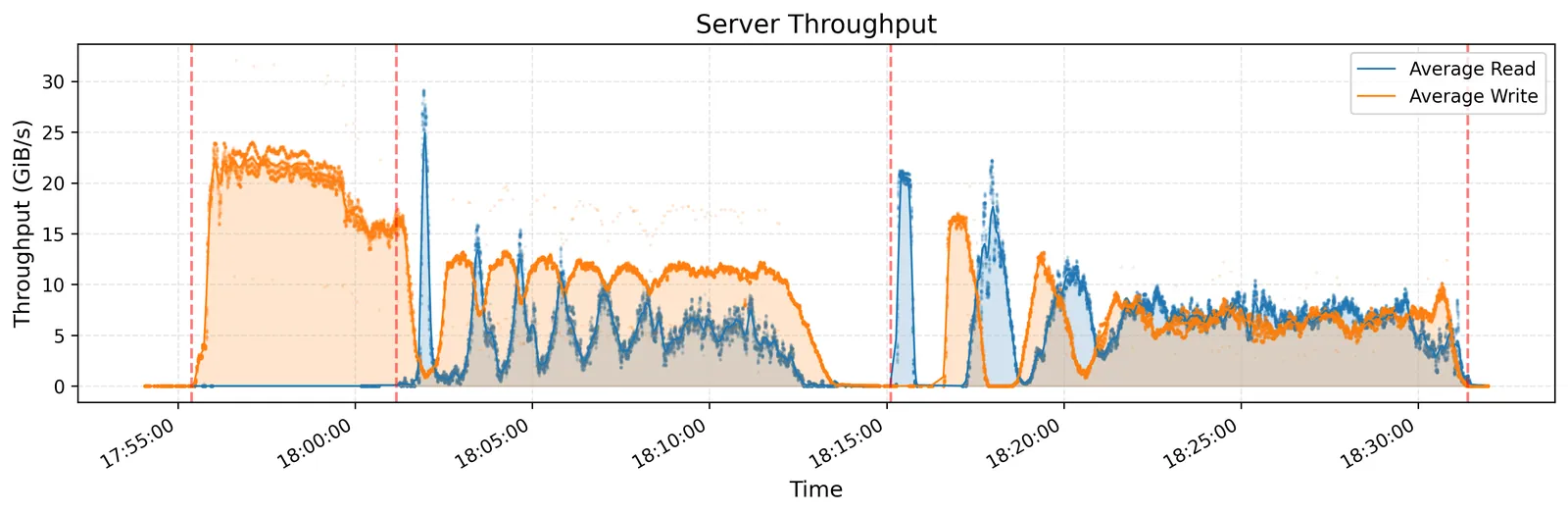

实测：40 GiB/s 的读吞吐是怎么来的#

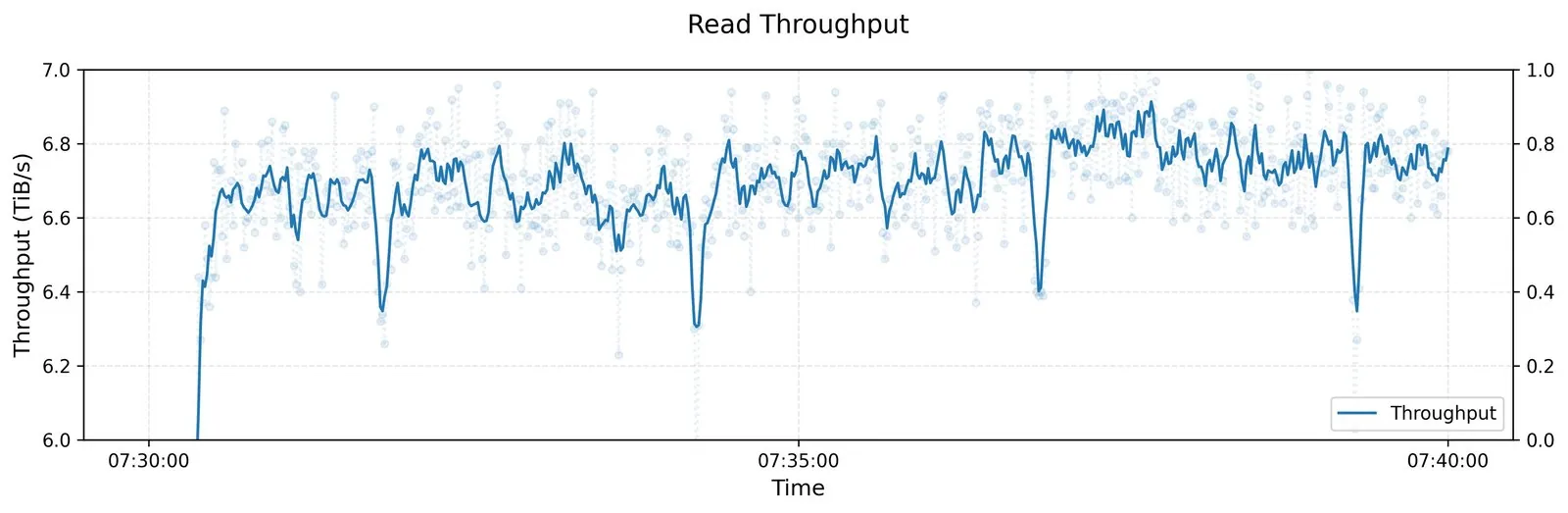

先看整个集群的读带宽上限在哪。官方 README 披露的压测集群是 180 个存储节点，每节点 2×200Gbps InfiniBand 网卡、16 块 14TiB NVMe SSD，用 500+ 个客户端节点（每节点 1×200Gbps）做读压测：

（图源：3FS 官方 README）

最终的聚合读吞吐约 6.6 TiB/s，而且这个数字是在有训练任务背景流量并存的情况下达成的——考虑到前面说的存储与计算共用一张融合网络，这一点比数字本身更有说服力。

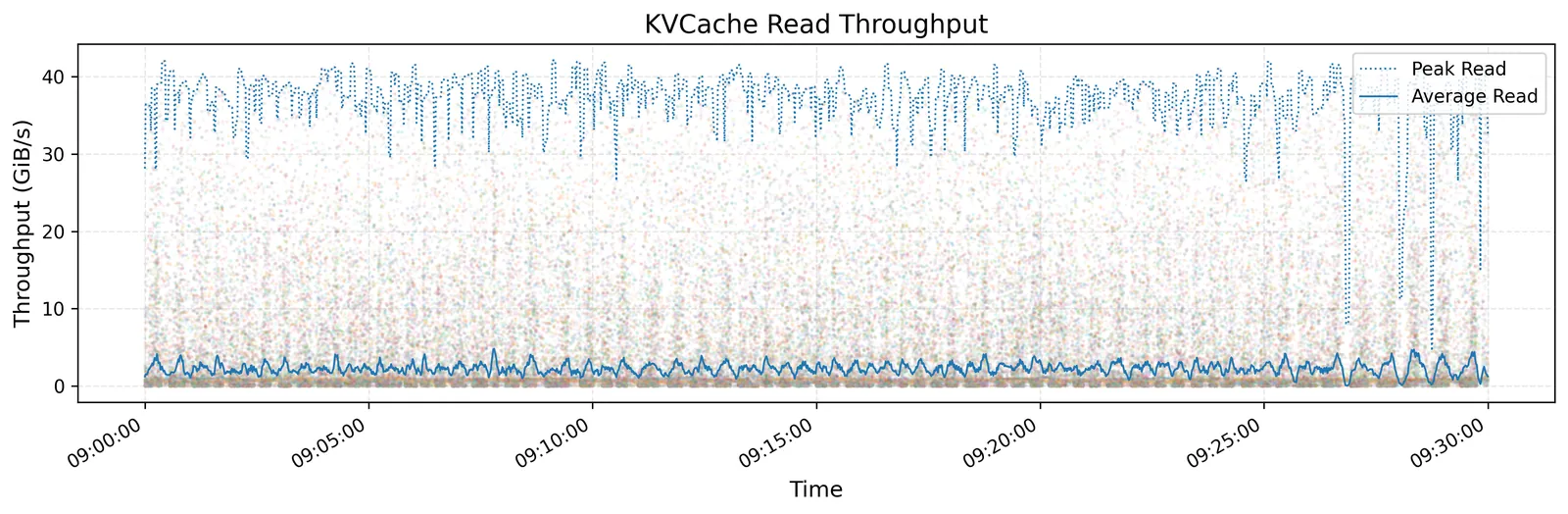

在这个基础上，单客户端的 KVCache 表现为：全部 KVCache 客户端（单节点 1×400Gbps NIC）的读吞吐峰值达到 40 GiB/s。

（图源：3FS 官方 README）

这张图有两个信息层，都要读：

• 峰值（蓝色虚线）稳在 40 GiB/s 附近，中间有几次掉到 30 GiB/s 以下——那是故障切换或负载波动。
• 平均值（蓝色实线）在几 GiB/s 到十几 GiB/s 之间起伏，远低于峰值。

平均值远低于峰值这件事不是缺陷，而是负载特征的真实画像：推理请求的到来是突发性的，缓存命中也是。系统需要为突发峰值准备带宽，但大部分时间用不满。这也解释了为什么 3FS 要用 request-to-send 做流控——必须保证峰值来临时不被打爆。

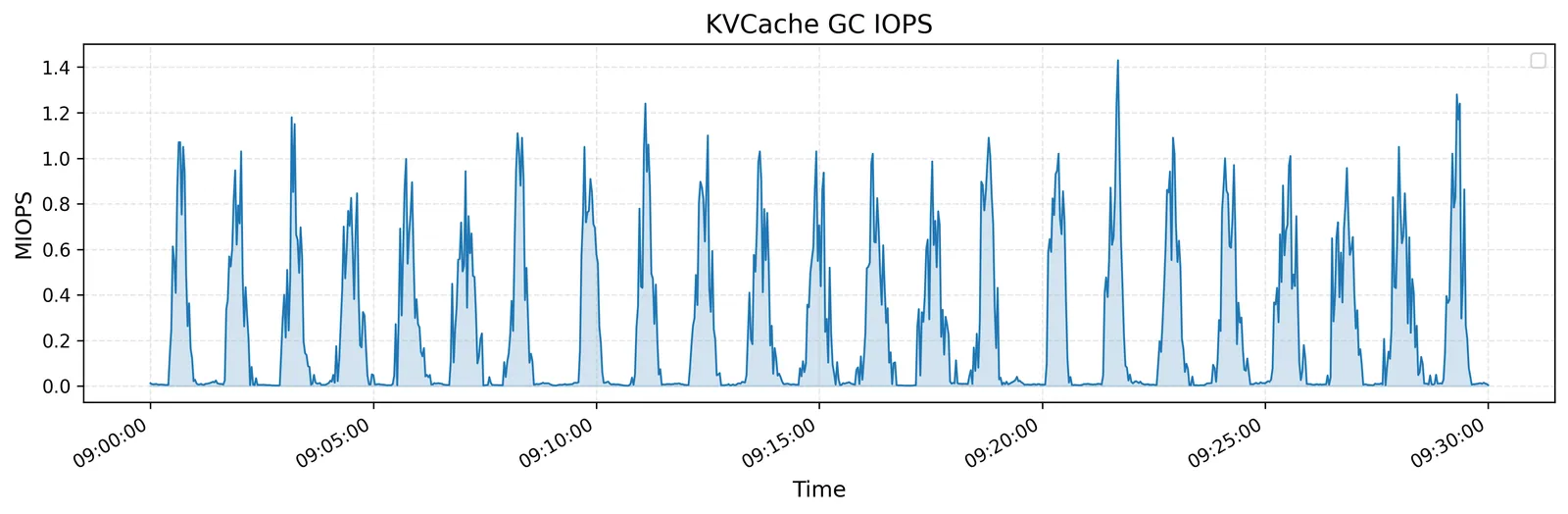

官方还配了一张垃圾回收（GC）的 IOPS 图，这是理解”为什么 KVCache 需要一块磁盘”的另一个侧面：

（图源：3FS 官方 README）

这张图的形状非常有特点：周期性的、陡峭的尖峰，峰值冲到 1.4 MIOPS，峰谷之间几乎没有过渡。这说明 KVCache 的淘汰/回收是按批触发的：缓存池满了，触发一轮回收，把大量失效的 KV 块一次性清掉。

为什么这个模式对存储系统是挑战？ 因为它意味着系统要在极短时间内承受百万级的元数据操作（哪些块失效了、空间怎么回收、位图怎么更新），而峰值过后又迅速回落到近乎为零。这正是前面 chunk engine 那套设计要应付的场景：位图在内存里维护保证 O(1) 判断、RocksDB 用 write batch 批量提交、物理块保留空间优先复用。没有这些设计，一轮 GC 尖峰就能把存储服务打瘫。

顺手提一句 checkpoint#

虽然本文不展开训练侧，但有一个数字值得放在这里做对照：3FS 的 checkpoint manager 用批量写 API 把参数和优化器状态分块写入，单节点超过 10 GiB/s，整个保存过程几秒钟完成，且与训练异步进行。

这个数字和 KVCache 的 40 GiB/s 读吞吐放在一起看，能看出 3FS 的能力边界：它是一个为”大块、高并发、可容忍适度延迟”设计的系统。几秒钟保存完几百 GB 的 checkpoint，和瞬间扛住百万 IOPS 的 GC 尖峰，本质是同一套能力在两个场景下的体现。
