DistServe 完全拆解：拆开 Prefill 与 Decode，按 Goodput 调度大模型推理

为什么 Prefill 与 Decode 不该挤在同一批次#

一条大模型请求在 GPU 上并不是一种工作负载，而是两种几乎相反的工作负载首尾相接：

Prefill 接收长度为 $L_{in}$ 的提示词，一次并行计算整段序列，生成第一个 token，并为每一层写出 Key/Value 缓存。矩阵乘法的 $M$ 维通常足够大，较容易把 Tensor Core 喂满，因此长提示词下主要受计算吞吐限制。
Decode 每轮只加入一个 token，却要逐层读取模型权重和此前全部 KV Cache。小 batch 时矩阵乘很“瘦”，算术强度低，通常先撞上 HBM 带宽；它还要重复几十到几千轮，因此单轮抖动会直接破坏流式输出的平滑度。

DistServe 由北京大学、加州大学圣迭戈分校等团队于 2024 年发表在 OSDI 2024。它抓住的不是“两个阶段快慢不同”这么简单，而是两个阶段在共置系统中有两层耦合。

第一层是执行干扰。连续批处理会在每个调度迭代中把新到的 Prefill 与存量 Decode token 拼成一个 batch。加入一条长 Prefill 后，本轮 kernel 变长，所有正在流式生成的请求都必须等待，于是 TPOT 出现尖峰；反过来，Decode token 也会占用计算和显存带宽，使 Prefill 的 TTFT 增加。连续批处理提高了总 token 吞吐，却未必提高按时完成的请求数。连续批处理的调度基础可参考连续批处理完全拆解。

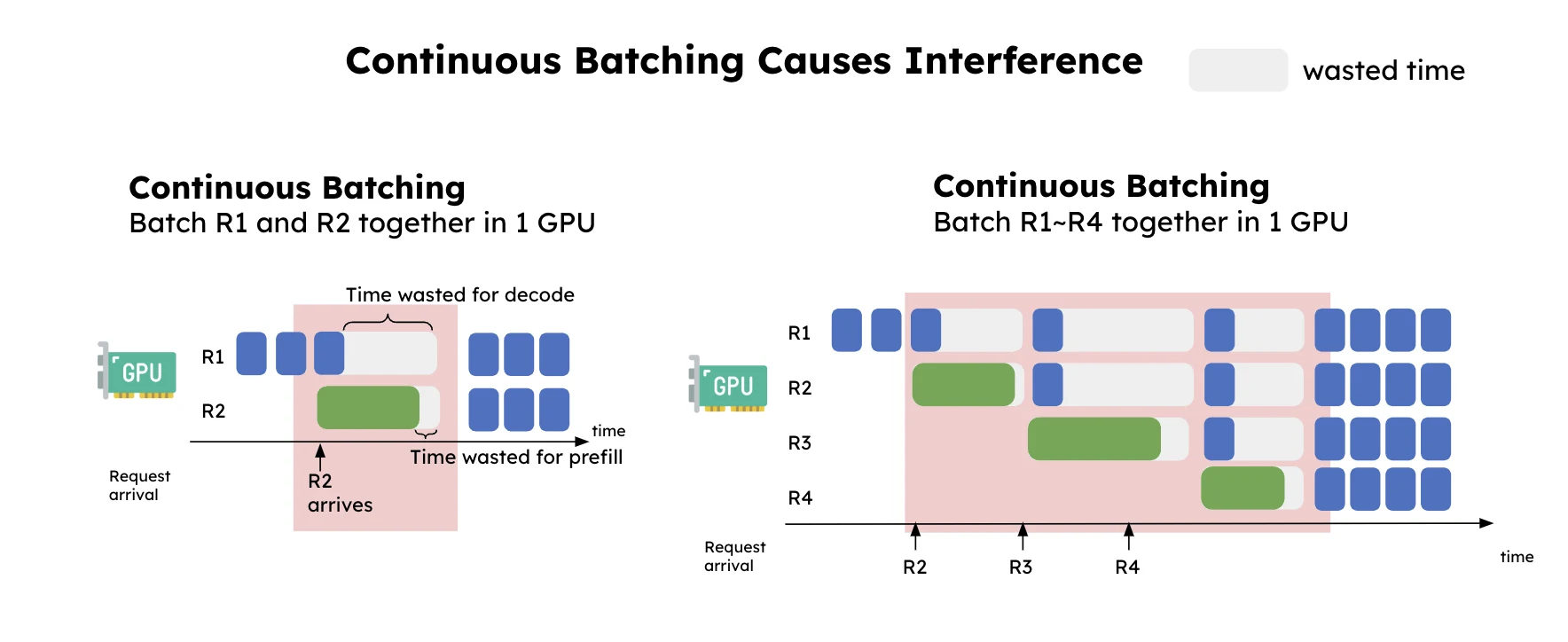

图源：DistServe 作者团队技术解读。图左展示一次 Prefill 如何拉长同批 Decode 的迭代，图右把这种局部干扰展开成时间线：只要 Prefill 持续到达，Decode 请求的 token 间隔就周期性变长。关键问题不是平均 TPOT 略有上升，而是 P90、P99 尾延迟更容易越过 SLO。

第二层是资源与并行策略耦合。共置实例只能保留一份模型，也就被迫让 Prefill 与 Decode 使用同一套张量并行、流水线并行和副本数。可它们的偏好并不相同：严格 TTFT 往往需要更高张量并行度来缩短单条 Prefill 的执行时间；Decode 则更希望积累较大的连续 batch，并用复制或流水线并行扩大吞吐。用一组旋钮同时调两种阶段，往往只能折中。

Sarathi-Serve 的分块 Prefill 是另一条路线：把长 Prefill 切小，再与 Decode token 混排，以限制一次迭代的工作量。它能缓和干扰，但不能消除共享 GPU 的竞争；把 Prefill 切成 $N$ 块后，后续块还要反复读取先前块的 KV，累计读入量呈 $1+2+\cdots+N=O(N^2)$ 增长，而不分块是 $O(N)$ 。其调度机制可参考 Sarathi-Serve 完全拆解。DistServe 选择更彻底的做法：让两个阶段不再共享 GPU。

从吞吐量到 Goodput：DistServe 真正优化什么#

只报告“每秒完成多少请求”会掩盖一个事实：服务可以在积压越来越严重时保持很高吞吐，但大量请求已经迟到。DistServe 因此把优化目标改为 Goodput，即在给定延迟目标与达标比例下，系统能够承受的最大到达率。

设请求到达率为 $\lambda$ ，请求 $i$ 的首 token 延迟与平均输出 token 延迟分别为 $T_i^{\mathrm{TTFT}}$ 、 $T_i^{\mathrm{TPOT}}$ ；两项 SLO 上限为 $S_{\mathrm{TTFT}}$ 、 $S_{\mathrm{TPOT}}$ ，要求至少比例 $\alpha$ 的请求同时达标。可写成：

G = \max_{\lambda}\left\{\lambda:\Pr\left(T_i^{\mathrm{TTFT}}\le S_{\mathrm{TTFT}}\ \land\ T_i^{\mathrm{TPOT}}\le S_{\mathrm{TPOT}}\right)\ge\alpha\right\}.

这里 $G$ 是 goodput，单位通常为 requests/s； $\alpha$ 可以是 90% 或 99%。逻辑连接词“且”很重要：只满足 TTFT 或只满足 TPOT 都不能算合格请求。论文进一步用每 GPU goodput 比较配置：

G_{\mathrm{gpu}}=\frac{G}{N_{\mathrm{gpu}}}.

它把服务质量和硬件成本放进同一个指标。若系统 A 能跑 10 rps，但只有 30% 请求同时满足 SLO；系统 B 在 6 rps 下有 95% 请求达标，那么在 $\alpha=90\%$ 的定义下，A 的可用 goodput 甚至可能低于 B。吞吐量回答“GPU 做了多少工作”，goodput 回答“每块 GPU 交付了多少合格服务”。

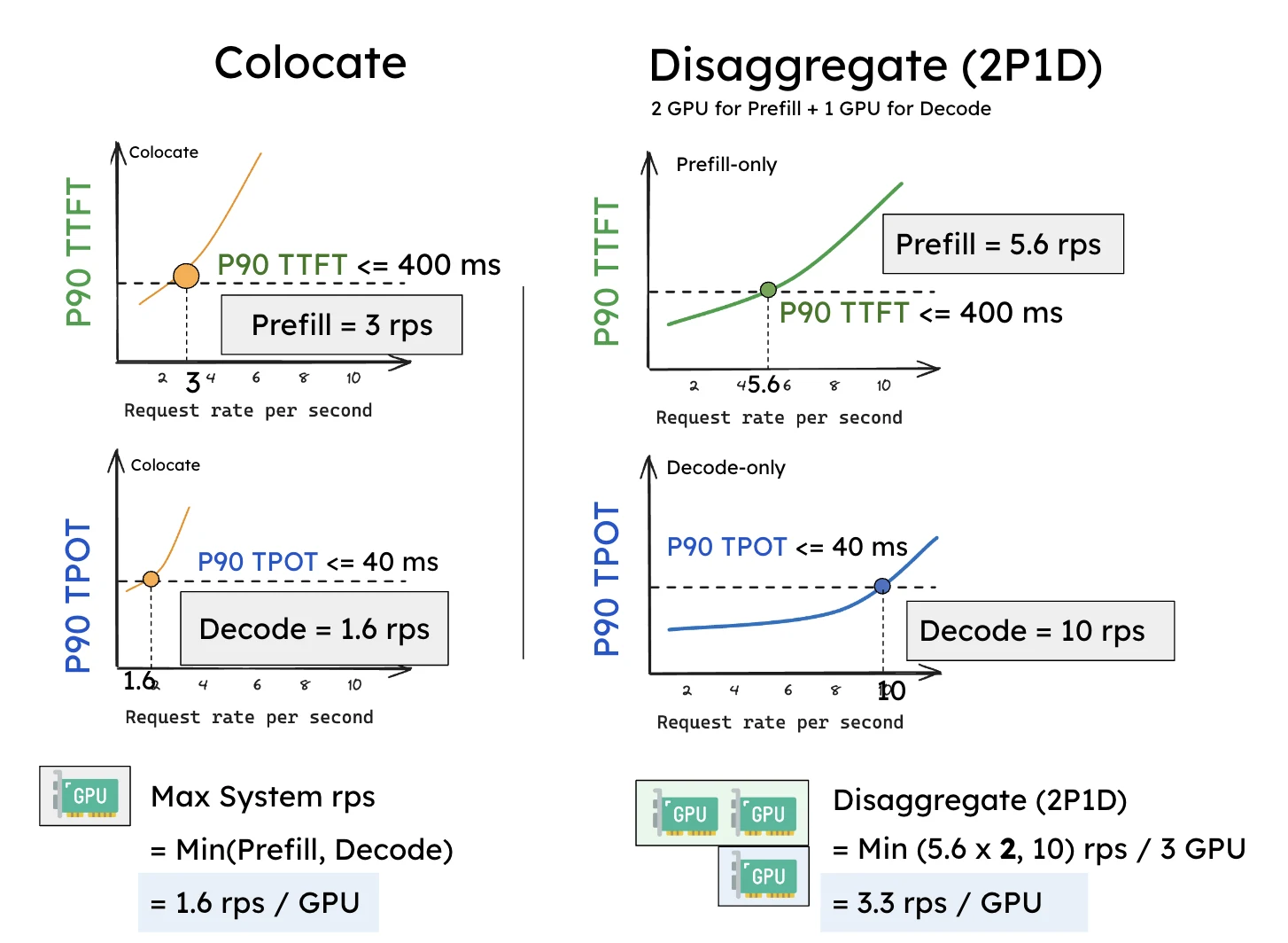

论文中的一个合成例子很能说明资源配比。13B 模型在 A100-80GB 上处理 512 token 输入、生成 64 token，采用泊松到达：共置实例受 TPOT 约束只能承受约 1.6 rps。拆分后，单个 Prefill GPU 约能承受 5.6 rps，单个 Decode GPU 约能承受 10 rps。若部署 2 个 Prefill 实例和 1 个 Decode 实例，则整组容量为：

G_{\mathrm{group}}=\min(2\times 5.6,\ 1\times 10)=10\ \mathrm{rps},

G_{\mathrm{gpu}}=\frac{10}{2+1}\approx 3.3\ \mathrm{rps/GPU}.

取最小值是因为请求必须先经过 P 再经过 D，任一阶段容量不足都会形成瓶颈。这个例子也揭示 P/D 分离的本质收益：不是“搬一次 KV 就自动变快”，而是解锁不同实例数量的非对称配比，并让每个阶段分别选择最合适的并行方式。

架构总览：两个 GPU 池与一条 KV 传输路径#

DistServe 的运行时由中心控制器、Prefill 实例池、Decode 实例池和 KV Cache 传输通道组成。每个“实例”都保存一份完整模型的逻辑副本，但该副本可以通过张量并行或流水线并行横跨多块 GPU。

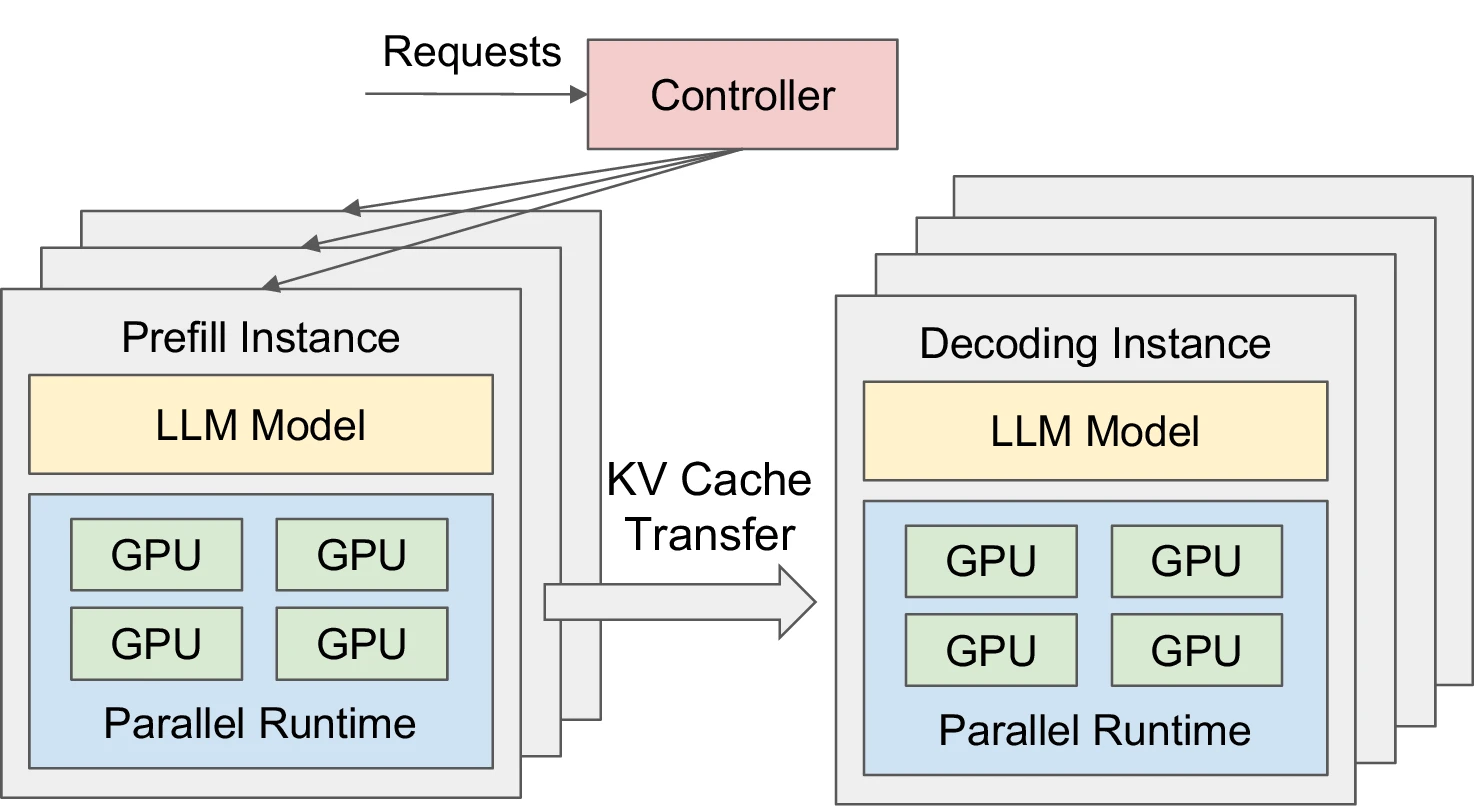

图源：DistServe OSDI 2024 论文，由论文源文件中的 Figure 6 转换。图中请求先进入控制器，再被送到 Prefill 实例；完成首 token 后，Decode 端按需拉取对应 KV Cache，随后独立执行连续解码。右侧每个实例内部仍可采用模型并行，这一点决定了 DistServe 不只是简单的“两台机器分工”。

控制面与数据面分工如下：

中心控制器接收请求，按最短队列把它交给 Prefill 实例。
Prefill 实例执行完整提示词，产生第一个 token，并暂存各层 KV Cache。
控制器为请求选择负载最低的 Decode 实例；Decode 端不是等待 Prefill 主动推送，而是在有接纳能力时拉取 KV Cache。
KV 到位后，Decode 实例把请求加入连续批处理，每轮生成一个 token，直至遇到停止条件。
工作负载画像器监控到达率、输入长度和输出长度；分布明显漂移时，离线放置模块重新搜索实例并行度与副本比例。

“拉取”而非“推送”是容易被略过的关键设计。如果 Prefill 完成后立刻向 Decode 推送，突发流量会让大量 KV 同时涌入 Decode HBM；即使计算队列尚未消费，它们也会先占满显存。拉取模式把 Prefill GPU 的剩余显存当成阶段间缓冲：Decode 有空位才取，两个池可以按自己的速率推进。代价是 Prefill 实例不能立即释放这些 KV，控制器必须跟踪所有权、生命周期和超时清理。

原型的控制与编排部分约 6.5K 行 Python，执行引擎约 8.1K 行 C++/CUDA；跨节点使用 NCCL，节点内使用异步 cudaMemcpy，并集成连续批处理、FlashAttention 与 PagedAttention。PagedAttention 在这里解决 Decode 池内部 KV 块的细粒度分配，P/D 分离则解决阶段之间的资源边界，两者是正交关系。相关内存机制可参考 PagedAttention 完全拆解。

Prefill 实例：把 TTFT 约束变成批处理上限#

Prefill 的目标不是盲目堆 batch，而是用最少 GPU 满足 TTFT。对给定模型和硬件，DistServe 先通过 profiling 找到能让 GPU 接近饱和的最短总提示长度 $L_m$ 。调度规则随之变得直接：多个短请求可以合批，使 token 总数接近 $L_m$ ；单条长度已经超过 $L_m$ 的请求则独立执行。超过计算饱和点后继续扩大 batch，不会显著提高设备效率，只会让同批所有请求更晚得到首 token。

为了解释 Prefill 为什么会在不同负载下偏好不同并行方式，论文从 M/D/1 队列出发。假设请求按速率 $R$ 的泊松过程到达，单请求服务时间恒定为 $D$ ，并要求利用率 $RD<1$ 。平均 TTFT 为：

\operatorname{E}[T_{\mathrm{TTFT}}] =D+\frac{RD^2}{2(1-RD)}.

第一项是执行时间，第二项是排队时间。分母中的 $1-RD$ 表明系统接近饱和时，排队延迟不是线性增长，而是迅速发散。这也解释了为什么只测空载 kernel 延迟无法决定线上容量。

考虑两块 GPU。若做两级流水线并行，设整条流水的请求延迟为 $D_s$ ，最慢 stage 的服务时间为 $D_m$ 。层间激活通信较小时，可近似 $D_s\approx D$ 、 $D_m\approx D/2$ ，于是：

\operatorname{E}[T_{\mathrm{inter}}] =D+\frac{RD^2}{4(2-RD)}.

流水线没有明显缩短单请求穿过全部层的时间，但把稳态服务间隔从 $D$ 降到约 $D/2$ ，因此高到达率下排队更少。

若做两路张量并行，设实际加速比为 $K$ ，通信与分片开销使 $1<K<2$ ，服务时间变成 $D/K$ ：

\operatorname{E}[T_{\mathrm{intra}}] =\frac{D}{K}+\frac{RD^2}{2K(K-RD)}.

低负载时排队项很小，张量并行直接缩短执行时间，因而更适合严格 TTFT；高负载时流水线的稳态吞吐优势逐渐占上风。 $K$ 又受提示长度、模型结构、GPU 互联和放置位置影响，不存在“Prefill 永远用高 TP”的固定答案。DistServe 没有把这三个式子硬编码成决策器，因为真实请求长度并不恒定；它们用于揭示趋势，最终配置由真实长度分布驱动的模拟器选择。

这套分析还给出一个实用判据：如果 TTFT 主要由 $D$ 主导，应优先减少单请求执行时间；如果主要由排队项主导，应扩副本或增加流水吞吐。两种问题在监控面板上可能都表现为 TTFT 高，但处理手段完全不同。

Decode 实例：连续批处理如何满足 TPOT#

单条 Decode 每轮只做一个新 token。对于每层线性变换，GPU 需要读入大量权重，却只产生很小的矩阵乘；对注意力还要读取不断增长的 KV Cache。小 batch 下算术单元等待数据，扩大 batch 才能让一次权重读取服务更多请求，提高算术强度。

因此 Decode 池的第一原则与 Prefill 相反：在 HBM 容量和 TPOT 上限允许的范围内维持尽可能大的连续 batch。多条 Prefill 流汇入较少 Decode 实例，恰好可以提高 Decode batch；这就是前述 2P1D 配比能胜过三个共置副本的原因。

Decode 的 batch 也不能无限增长，至少受三道约束：

每条活跃序列持有全部层的 KV Cache，显存容量先限制并发数；PagedAttention 只能减少碎片和预留浪费，不能消除 KV 本身。
batch 变大后，单轮计算时间增长；一旦超过 TPOT SLO，额外吞吐不再计入 goodput。
当 batch 已使矩阵乘接近 compute-bound，再加请求的边际收益迅速下降。

模型并行的选择同样受 SLO 支配。张量并行可以降低单轮 TPOT，但每层都引入集合通信，扩展收益递减；流水线并行更接近线性扩大稳态 token 吞吐，却增加请求穿过各 stage 的延迟和调度复杂度。论文的规则是：先使用足够的张量并行把 TPOT 压进目标，再优先用流水线并行或副本扩大容量。

Decode 端并非传统静态 batch。每个迭代结束后，已完成请求退出，新到且 KV 已就绪的请求加入。因此调度器需要同时维护 active batch、待拉取 KV 的候选队列和可用 KV block。DistServe 采用 FCFS 与最小负载路由，未实现抢占；长输出会长期占用 KV 和 batch 槽位，这也是系统的一个明确边界。

KV Cache 跨实例传输：省下重算，付出通信#

P/D 分离增加了一项共置系统没有的成本：提示词对应的全部 KV Cache 必须从 Prefill 实例移动到 Decode 实例。对标准 MHA，单请求的 KV 字节数可估算为：

B_{\mathrm{KV}} =2\times L\times n_{\mathrm{layer}}\times n_{\mathrm{kvhead}} \times d_{\mathrm{head}}\times b.

其中因子 2 对应 K 和 V， $L$ 是提示长度， $n_{\mathrm{layer}}$ 是层数， $n_{\mathrm{kvhead}}$ 是 KV 头数， $d_{\mathrm{head}}$ 是单头维度， $b$ 是每元素字节数。若传输有效带宽为 $BW_{\mathrm{eff}}$ ，理想传输时间为：

T_{\mathrm{transfer}} \approx \frac{B_{\mathrm{KV}}}{BW_{\mathrm{eff}}}+T_{\mathrm{setup}}.

$T_{\mathrm{setup}}$ 包含控制消息、NCCL 建链或 DMA 启动等固定开销。它说明短提示时固定开销更显眼，长提示时带宽项主导；GQA、MQA、KV 量化都能线性缩小传输量。

论文以 OPT-66B 为例：512 token 请求的 KV 约 1.13 GB；到达率 10 rps 时需要持续搬运约 11.3 GB/s，即约 90 Gbit/s。这个数字已经能压垮普通以太网，却远低于 A100 节点内 NVLink 的峰值带宽。因此“通信可忽略”不是架构公理，而是放置算法主动把对应 stage 放进高速互联域后的结果。

图源：DistServe 作者团队技术解读。横轴是提示长度，柱形比较不同模型的 KV 传输时间，虚线给出单次 Decode 步延迟。模型越大、提示越长，KV 越多；但模型本身的 Decode 步也更慢，所以应该比较传输与 Decode 的相对比例，而不能只看传输的绝对毫秒数。

作者给出的 OPT-175B 示例中，2048 token、约 4.5 MB/token 的 KV，经 8 条 PCIe 5.0 x16 链路、每条按 64 GB/s 估算，得到：

T\approx\frac{2048\times4.5\ \mathrm{MB}} {8\times64\ \mathrm{GB/s}}\approx17.6\ \mathrm{ms}.

论文实测采用 25 Gbit/s 跨节点网络，但通过同 stage 节点内共置避免大流量跨节点；即使对 OPT-175B，KV 传输在总延迟中的占比也低于 0.1%，超过 95% 请求的传输延迟低于 30 ms。这里的“低于 0.1%”来自整条请求生命周期的累计分解，不意味着单次传输对极严格 TTFT 永远无感。

还要防止两种错误估算。第一，只按最终生成 token 数计算 KV；P/D 交接搬的是整段提示词在全部层的 K/V。第二，用标称 NVLink 或 PCIe 带宽直接除；实际有效带宽还受拓扑、并发流、分片方式与拷贝粒度影响，部署前必须测 BW_eff。

三步放置算法：并行配置、实例配比与节点映射#

DistServe 的输入不只是一组 GPU。放置器接收模型结构、GPU 数量与显存、每节点 GPU 数、工作负载的输入/输出长度分布、到达过程、TTFT/TPOT SLO 和达标比例，输出三类决定：P、D 各自用什么并行配置；各部署多少实例；每个 stage 落在哪些物理 GPU 上。

第一步：枚举阶段内并行配置#

设单实例允许跨越至多 $N$ 个节点，每节点 $M$ 块 GPU。算法枚举可行的张量并行度 $p_t$ 和流水线并行度 $p_p$ ，并先用显存条件过滤：

\frac{S_{\mathrm{model}}}{p_t p_p}<C_{\mathrm{gpu}}.

对每个配置，性能模拟器用历史请求分布生成到达事件，预测执行时间、排队、TTFT 与 TPOT，再通过二分搜索找到满足达标比例的最大请求率。Prefill 和 Decode 分别选择每 GPU goodput 最高的配置，而不是共同选择一套配置。

模拟器的时延模型来自算子 FLOPs 与内存访问量，并由真实 profiling 校准。论文将模拟与真机 SLO attainment 对比：在 1.0 到 4.0 rps 的测试点上，误差均小于 2%。这并不保证跨硬件直接泛化；更准确的理解是，DNN 推理执行时间相对可预测，只要在目标硬件上重新标定模型。

第二步：按容量复制实例#

若单个 Prefill 配置 goodput 为 $g_p$ 、Decode 配置为 $g_d$ ，目标流量为 $R$ ，最低副本数分别为：

n_p=\left\lceil\frac{R}{g_p}\right\rceil,\qquad n_d=\left\lceil\frac{R}{g_d}\right\rceil.

这一步把“2P1D”从经验调参变成容量规划。线上仍需留出突发余量，因为 $g_p$ 、 $g_d$ 是给定流量分布和达标目标下的估计，不是永远不变的常数。

图源：DistServe 作者团队技术解读。左侧共置实例的 Prefill 与 Decode 容量只能同比扩展；右侧拆分后，两个 P 实例可以喂给一个 D 实例，使两阶段容量更接近，减少一侧闲置。

第三步：根据网络亲和性映射 stage#

高带宽跨节点网络下，P 与 D 可以相对独立地放置，搜索复杂度为 $O(NM^2)$ ，论文最大设置的求解时间低于 1.3 分钟。低带宽跨节点网络下，问题更棘手：OPT-175B 的 FP16 权重约 350 GB，两份模型需要约 700 GB，已经超过单个 8×80 GB 节点的 640 GB，不能简单把一整对 P/D 实例塞进同一节点。

DistServe 利用“第 $j$ 层的 KV 只会从 Prefill 的第 $j$ 层传给 Decode 的第 $j$ 层”这一局部性。它先用流水线并行把模型切成 stage，再把 P 与 D 的同编号 stage segment 放在同一节点。大模型的两份完整权重仍可跨多个节点展开，但大体量 KV 交接被约束在节点内 NVLink；跨节点只保留流水线激活等较小通信。低亲和算法联合枚举流水线级数以及节点内 P、D segment 的张量并行配置，条件是每节点总 GPU 数不超过 $M$ 。

这也是论文最有系统价值的部分：P/D 分离并不是把服务拆成两个 Kubernetes Deployment 就结束。实例比例、模型并行和物理拓扑必须共同规划，否则 KV 传输会把计算收益全部吃掉。

一次请求如何穿过 DistServe#

把系统机制压到一条请求的时间线上，可以看到 TTFT、TPOT 与传输分别在哪里产生：

到达与 Prefill 排队：控制器记录到达时间，查询各 Prefill 实例的排队 token 数，而不是只看请求条数。两个请求数量相同的队列，若提示长度相差十倍，预计等待时间完全不同。
Prefill 成批：调度器以饱和阈值 $L_m$ 为 token 预算，将多个短提示拼到接近阈值；长提示单独运行。此时计算所有层的 Q/K/V、注意力与 FFN，逐层写出提示 KV。
产生首 token：最后一层 logits 经采样得到第一个输出 token。到达至此的时间构成 TTFT，但请求尚未进入稳定解码。
选择 Decode 实例：控制器从 Decode 池选最小负载实例。负载至少应包含活跃序列数、已占 KV block、预计输出长度和待拉取 KV，而不能只看当前 batch 大小。
拉取 KV：Decode 发起层级对应的异步传输。P 与 D 使用相同流水 stage 划分时，每个 D stage 只从同节点的 P stage 拉取自己负责层的 KV；传完一块即可建立相应映射，不必把数据拼成连续大缓冲。
加入 Decode 连续批：KV 所有权与元数据就绪后，请求在迭代边界加入 active batch。后续每轮读取已有 KV、计算一个 token、追加新 KV，并流式返回结果。
结束与回收：命中 EOS、长度上限或取消信号后，D 端释放 KV block；P 端在确认交接完成后释放暂存副本。任何异常路径都必须有租约或超时，否则取消请求会留下 HBM 泄漏。

这条路径说明 TTFT 的定义在 P/D 系统里需要明确。若首 token 在 Prefill 端直接返回，传统 TTFT 不包含 KV 传输；但第二个 token 必须等交接完成，首个 token 间隔可能异常长。生产监控应同时记录 TTFT、首个 inter-token latency、稳态 TPOT 和传输时间，避免用一个均值掩盖阶段边界气泡。

实验结果应该怎样读#

论文在 4 个节点、共 32 块 SXM A100-80GB 上评测；每节点 8 卡并由 NVLink 连接，跨节点网络只有 25 Gbit/s。模型为 FP16 OPT-13B、66B、175B。作者特意选择使用传统 MHA 的 OPT，让 KV 传输压力大于采用 GQA/MQA 的现代模型。请求时间戳由泊松过程生成，长度从真实数据集采样。

场景	模型与数据	TTFT SLO	TPOT SLO	主要瓶颈
聊天	OPT-13B / ShareGPT	0.25 s	0.10 s	两项都重要
聊天	OPT-66B / ShareGPT	2.5 s	0.15 s	TPOT 易被 Prefill 干扰
聊天	OPT-175B / ShareGPT	4.0 s	0.20 s	容量与拓扑约束
代码补全	OPT-66B / HumanEval	0.125 s	0.20 s	极严 TTFT
长文摘要	OPT-66B / LongBench	15 s	0.15 s	长 Prefill 干扰 TPOT

所有主结果以至少 90% 请求同时满足两项 SLO 为门槛。与 vLLM 相比，DistServe 在 ShareGPT 聊天负载上承受 2.0–4.6 倍请求率；与 DeepSpeed-MII 相比为 1.6–7.4 倍。代码补全上，相对 vLLM 的最大请求率为 5.7 倍、可承受的 SLO 收紧幅度为 1.4 倍；长文摘要上分别为 4.3 倍和 12.6 倍。不同场景的收益差异正好对应机制：代码补全由 TTFT 主导，Prefill 独立选择更高张量并行度；长文摘要的输入很长，分离后 Decode 不再被长 Prefill 反复打断。

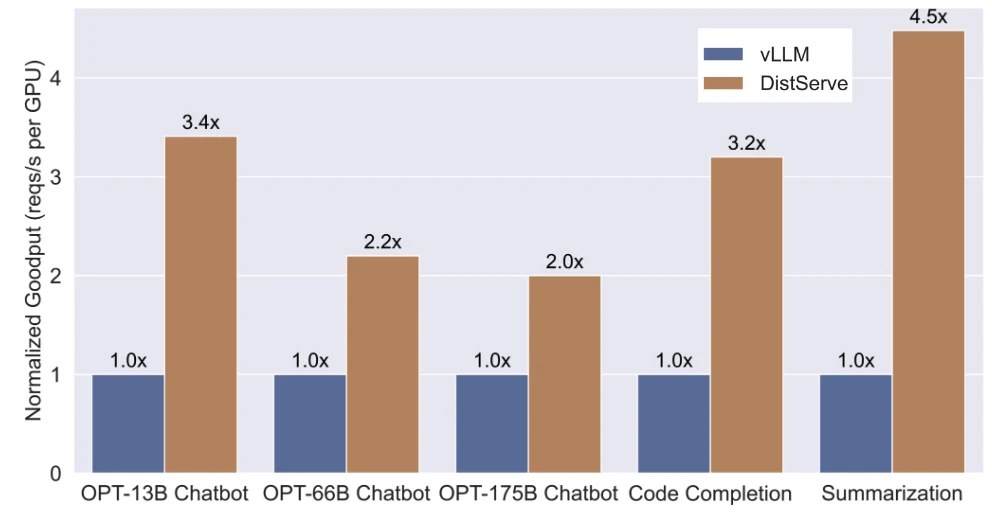

图源：DistServe 作者团队技术解读。图中的倍率必须连同模型、数据集、SLO 和 90% attainment 一起引用，不能脱离口径概括成“P/D 分离固定提升若干倍”。

消融实验还提供了两个重要信息。第一，把 vLLM 的并行配置也枚举一遍得到 vLLM++，并没有消除差距；在 OPT-66B/ShareGPT 上，默认 4 路张量并行已经是其每 GPU goodput 最佳配置，说明仅调并行度无法解除阶段耦合。第二，假设高跨节点带宽的 DistServe-High 优于带同 stage 共置约束的 DistServe-Low，说明网络拓扑确实压缩了可选放置空间。

这些结果不能直接外推到任意现代集群。A100、OPT、FP16、MHA 和泊松到达共同定义了实验边界。GQA 会显著减少 KV 传输，却也改变 Decode 的显存容量与 batch 上限；H100/B200 的算力带宽比、NVLink 拓扑和低精度 kernel 又会改变 $L_m$ 与最佳并行度。可迁移的是“基于目标硬件和流量重新 profiling、模拟和搜索”的方法，而不是论文附录里的具体 TP/PP 数字。

与共置、Sarathi-Serve 和现代 P/D 系统的边界#

三类方案解决的是不同约束，不能简单排成一条绝对优劣榜。

方案	Prefill 与 Decode	KV 交接	主要优势	主要代价
共置连续批处理	同一实例、同一 GPU 池	无	架构简单，权重只放一份	阶段干扰，并行与容量耦合
分块 Prefill / Sarathi-Serve	仍共置，以 token budget 混排	无	少量 GPU 也能部署，离线吞吐友好	分块开销，无法彻底隔离尾 TPOT
DistServe / P/D 分离	独立 GPU 池	必须传 KV	独立扩缩、独立并行，尾延迟可控	双份权重、网络与路由复杂度

如果只有一两块 GPU，模型副本本就放不下两份，DistServe 的设计空间几乎消失；共置和分块 Prefill 更合理。如果任务是离线批量生成，没有严格 TTFT/TPOT，优化总 token throughput 比 goodput 更重要，混排能减少空泡，也可能优于分离。如果线上同时约束首 token 和流式间隔，流量足以形成稳定 Decode batch，且有高速互联，P/D 分离才最能发挥价值。

Splitwise 与 DistServe 是同期的两条 P/D 分离路线。Splitwise 更强调根据 Prompt/Token 两阶段特征选择同构或异构 GPU，并从吞吐、成本、功耗构建集群；DistServe 更强调给定 TTFT/TPOT 后的 per-GPU goodput、并行配置与带宽感知放置。二者共同证明“阶段分离”是架构层机会，但目标函数不同。

现代框架把论文概念拆成可插拔 KV transport。以 vLLM 的 disaggregated prefilling 为例，P、D 是独立实例，通过 NIXL、NCCL P2P 或外部 KV 层连接；官方文档也明确提醒，分离本身不保证提高吞吐，其直接价值是分别调 TTFT 与 inter-token latency、控制尾 ITL。DistServe 的历史意义正在这里：它给出的不是一个万能加速开关，而是一套判断分离是否值得、P/D 如何配比、KV 应该走哪条链路的优化框架。

后续系统还可以在“完全分离”和“完全共置”之间动态切换。例如严格 TPOT、宽松 TTFT 时偏向分离；严格 TTFT、宽松 TPOT 时，共置可能避免交接延迟和双份权重；负载变化时采用混合实例。DistServe 的静态周期重规划是起点，不是这个设计空间的终点。

工程实现清单与常见误区#

实现 P/D 分离时，先把以下量测清楚，再决定拓扑和副本数：

工作负载画像：输入长度、输出长度、到达间隔不能只有均值，至少保留 P50/P90/P99、联合分布与突发窗口。长输入和长输出是否相关，会影响两个池是否同时拥塞。
阶段性能曲线：测 Prefill 在不同总 token 数、TP/PP 下的执行时间，找到 $L_m$ ；测 Decode 在不同 batch、上下文长度、TP/PP 下的单步延迟和吞吐。
KV 账本：按模型真实的 KV 头数、数据类型和层数计算 bytes/token；把块元数据、对齐和临时 staging buffer 计入峰值显存。
链路矩阵：逐 GPU 测节点内与跨节点的单向带宽、双向带宽、小消息启动延迟和并发传输退化，不能只抄硬件标称值。
SLO 判定：每条请求同时判 TTFT 与 TPOT，按请求而不是按 token 统计 attainment；另外记录首 token 后第一次间隔，识别交接气泡。
容量保护：D 端采用 pull、准入控制和显存水位；P 端 KV 暂存要有租约，客户端取消、P/D 故障和传输超时都必须回收。
重规划触发器：当输入长度、输出长度或到达率分布持续越过阈值时重跑搜索；短时尖峰优先由余量和背压处理，避免频繁搬模型。

一个简化的容量规划循环可以写成：

1
profile(model, gpu, topology)
2
trace = fit_recent_request_distribution()
3

4
for p_config in feasible_parallel_configs:
5
    g_p[p_config] = simulate_prefill(trace, p_config, ttft_slo)
6

7
for d_config in feasible_parallel_configs:
8
    g_d[d_config] = simulate_decode(trace, d_config, tpot_slo)
9

10
choose configs and replica counts that maximize:
11
    min(total_prefill_goodput, total_decode_goodput) / total_gpus
12

13
verify the chosen placement with an end-to-end replay

这里的最后一行不可省略。阶段模拟器可能分别准确，却遗漏共享网络争用、控制器热点、NCCL communicator 建立、Python 调度抖动或多租户干扰。最终容量必须由端到端 trace replay 验证，并留出故障和流量误差余量。

常见误区有四个：把 P/D 分离等同于两个固定副本，未按流量调整比例；只优化平均 TTFT/TPOT，忽略尾部；只测裸 KV memcpy，不测与推理并发时的有效带宽；认为首 token 已返回就完成交接，忽略第一个输出间隔异常。它们都会让实验室平均值很好看，却让线上 goodput 下降。

局限与适用条件#

DistServe 的收益建立在“用更多结构换取更少干扰”上，因此有清晰代价。

权重复制成本：P 与 D 各持一份逻辑模型。对超大模型，权重容量可能比 KV 网络更先决定能否分离。
故障域扩大：一个 D 实例可能接收多个 P 实例的请求；D 故障会连带影响已经完成 Prefill 的请求。论文原型没有完整故障恢复。
FCFS 车队效应：极长提示会阻塞其后的短提示。抢占、长度感知排队或 deadline 调度与分离正交，但原型没有实现。
静态计划滞后：周期重规划依赖历史分布。流量在秒级切换时，重新加载权重需要分钟量级，无法立刻跟随。
网络隔离假设：同 stage 共置能把 KV 留在 NVLink 域，却会限制 TP/PP 组合；多租户共享互联时，有效带宽也可能远低于离线测量。
指标边界：goodput 依赖人为设定的 SLO 与 attainment。不同业务目标下，同一部署的排名可能反转。

长上下文既放大代价，也放大机会。KV 传输量随提示长度近似线性增长；标准全注意力 Prefill 计算则随长度近似二次增长，因此传输相对 Prefill 的比例可能下降。同时长 Prefill 对共置 Decode 的干扰更严重。若模型使用稀疏或线性注意力，计算复杂度不再按二次增长，这个判断必须重算，不能沿用标准 Transformer 的直觉。

适用 DistServe 的典型条件可以概括为：多 GPU/多节点在线服务、TTFT 与 TPOT 都有明确 SLO、流量足以形成 Decode batch、集群存在 NVLink 或高带宽 RDMA、工作负载分布在分钟到小时尺度相对稳定。缺少其中多项时，应先比较共置、分块 Prefill 和分离三条曲线，而不是默认选择最复杂架构。

小结#

DistServe 把一条 LLM 请求拆成两个可独立规划的服务阶段。Prefill 是一次性、计算密集并直接决定 TTFT；Decode 是长时间、带宽敏感并直接决定 TPOT。共置会造成执行干扰，也会把两者的并行方式和副本数绑死。

P/D 分离真正带来三项自由度：为两个阶段选择不同 TP/PP，为两池配置不同实例数，以及按物理拓扑安排 KV 交接。代价则是两份权重、KV 传输、跨池背压和更大的故障域。DistServe 用 goodput 将延迟达标与 GPU 成本统一起来，再用 profiling、离散事件模拟和带宽感知放置搜索这些自由度。

最重要的工程结论不是“分离一定更快”，而是先定义 TTFT/TPOT 与达标比例，再测阶段曲线和链路，最后比较每 GPU 合格请求数。只有当消除干扰与独立扩缩的收益大于复制和交接成本时，P/D 分离才是正确答案。
