答疑特辑（三）：矩阵秩的参数计数、TPU 训练架构与 AI 芯片算力全景

直接回答#

$\text{秩为 } r \text{ 的 } m \times n \text{ 矩阵的流形维数} = r(m + n - r)$

其中 "$-r$"（准确说是被括号外的 $r$ 相乘后对应的 $-r^2$）来自一个非常具体的东西：低秩分解 $M = UV^\mathrm{T}$ 不唯一。朴素计数 $r(m+n)$ 把每一份”分解”都当成一份”矩阵”，但同一个矩阵有无穷多种分解方式，重复计数的部分恰好是 $r^2$ 个参数。减去这 $r^2$ 个冗余，再把 $r^2$ 提出来一个因子 $r$，就得到 $r(n+m-r)$ 里那个 $-r$。

下面把每一步讲清楚，这个结论值得彻底搞懂，因为它是所有低秩压缩技术（MLA、LoRA、SVD 量化）共同的数学账本。

第一步：低秩分解与朴素计数#

设 $M \in \mathbb{R}^{m \times n}$ 是秩为 $r$ 的矩阵。上一篇（特辑（一）的 Q1、Q2）讲过，任何秩为 $r$ 的矩阵都能分解成两个瘦长矩阵的乘积：

（特辑（一）里还证明过：秩 $r$ 矩阵的列空间可以由 $r$ 个列向量张成，把 $M$ 的列投影到这 $r$ 个基上就得到 $V$。$U$ 是”基”，$V^\mathrm{T}$ 是”坐标”。）

$U$ 有 $mr$ 个元素，$V$ 有 $nr$ 个元素，于是朴素计数是：

这个数对不对？不对，它多算了。多算的部分就是问题的主角。

第二步：分解不唯一——冗余在哪#

关键观察：同一个 $M$ 可以由完全不同的 $(U, V)$ 对产生。取任何一个 $r \times r$ 可逆矩阵 $G$（可逆 = 满秩），做替换：

其中 $G^{-\mathrm{T}}$ 表示 $(G^{-1})^\mathrm{T}$（先求逆再转置）。代入分解：

中间那步用了两个性质：转置的乘积性质 $(AB)^\mathrm{T} = B^\mathrm{T}A^\mathrm{T}$（特辑（一）的 Q6 专门讲过它），以及 $G G^{-1} = I$。结果是：$G$ 的 $r^2$ 个自由参数变了，$M$ 却一个元素都没变。

所有可逆 $r \times r$ 矩阵的集合叫一般线性群，记作 $\mathrm{GL}(r)$，它的自由参数个数是 $r^2$（$r \times r$ 矩阵有 $r^2$ 个元素，“可逆”只是排除测度为零的奇异子集，不减少维数）。于是：

直觉版本：$U$ 和 $V$ 之间有一层”互相抵消”的自由度。把 $U$ 的某一列放大 $c$ 倍，再把 $V$ 的对应行缩小 $c$ 倍，乘积不变——这就是一个”纯变换、不改变结果”的方向，$r$ 列对 $r$ 行，一共有 $r^2$ 个这样的方向。

第三步：两种严格计数，把 $r^2$ 个冗余消掉#

方法一：纤维法（商空间视角）。 把”参数空间”看作所有 $(U, V)$ 对的集合，维数是 $r(m+n)$。每个矩阵 $M$ 对应的所有分解 $(U, V)$ 构成一条”纤维”，而 $\mathrm{GL}(r)$ 在这条纤维上自由地作用（上面的 $G$ 变换），所以每条纤维的维数恰好是 $r^2$。矩阵流形的维数 = 参数空间维数 − 纤维维数：

方法二：固定主块法（参数化视角）。 不绕弯，直接数”真正独立的参数”。因为 $M$ 的秩是 $r$，它的行向量张成一个 $r$ 维子空间，前 $r$ 行一定线性无关（必要时重排行，这里讨论”一般位置”的矩阵，重排不影响维数结论）。设 $U_{\text{top}}$ 是 $U$ 的前 $r$ 行，它可逆，于是可以选 $G = U_{\text{top}}^{-1}$ 把 $U$ 的前 $r$ 行变成单位矩阵：

$I_r$ 是 $r \times r$ 单位矩阵，已经没有任何参数了——这一步精确吃掉了 $r^2$ 个自由度。剩下的参数一目了然：

• $A$ 有 $(m-r) \times r$ 个元素；
• $V$ 有 $n \times r$ 个元素。

总参数：

两种方法殊途同归，都得到 $r(m+n-r)$。方法一的优点是概念干净（“减去冗余”），方法二的优点是看得见摸得着（“把 $U$ 钉死成 $I_r$”）。$r(m+n-r)$ 里的 $-r$，就是括号外那个 $r$ 提出去之后剩下的 $-r^2$——它对应”同一矩阵的 $r^2$ 个重复分解”。

验证：$r=1$ 与 $r=2$ 的小例子#

$r=1$：公式给出 $m + n - 1$。秩 1 矩阵就是外积 $M = u v^\mathrm{T}$，$u \in \mathbb{R}^m$、$v \in \mathbb{R}^n$，朴素计数 $m+n$。多算的 $1$ 个参数是什么？是缩放：对任意 $c \neq 0$，

同一个矩阵对应无穷多个 $(u, v)$ 对，它们差一个标量 $c$——这个 $c$ 就是多算的那 $1$ 个参数，正是 $r^2 = 1$ 的 $\mathrm{GL}(1)$ 冗余。所以秩 1 矩阵的真实参数是 $m+n-1$。

$r=2$、$m=n=3$：公式给出 $2 \times (3+3-2) = 8$。可以验证：$3 \times 3$ 矩阵共 9 个元素，而”秩恰好为 2”是一个方程条件（$3 \times 3$ 矩阵行列式 $=0$），9 − 1 = 8，对上了。$\mathrm{GL}(2)$ 的 $r^2=4$ 个冗余让朴素计数 $2 \times 6 = 12$ 减到 8。

直觉：把 $r(n+m-r)$ 拆开看#

$r(n+m-r)$ 还可以拆成更可读的形式：

也可以看成”每个基向量对应 $(n+m)$ 个坐标，但基向量之间的规范变换不能算参数”：$r$ 个基向量张成一个 $r$ 维子空间，而”描述一个 $r$ 维子空间”本身的自由度是 $r(m-r)$（固定主块法里 $A$ 的部分），剩下的 $rn$ 是坐标。两种读法都指向同一件事：低秩不是”少存几个数”那么简单，它本质上是在说”矩阵的信息集中在 $r$ 个方向上”——方向（子空间）加上坐标，才是全部的独立信息。

回到 MLA：这笔账怎么算#

把这个计数公式用到《MLA 完全拆解》上，账就非常清楚了。MLA 用潜变量压缩 KV：下投影 $W^{DKV} \in \mathbb{R}^{d_c \times d}$、上投影 $W^{UK} \in \mathbb{R}^{d \times d_c}$，其中 $d_c = 512 \ll d = 5120$（DeepSeek-V2 的配置）。

完整的 K/V 投影矩阵本来是 $d \times d = 5120 \times 5120$，两个投影（K 和 V）就是 $2 \times 5120^2 \approx 5240$ 万参数。MLA 用两个瘦矩阵的乘积代替它：

复合矩阵 $W^{UK} W^{DKV}$ 的秩至多是 $\min(d_c, d) = 512$，参数总量是 $5120 \times 512 + 5120 \times 512 = 524$ 万——用我们的公式验证上限：$r(m+n-r) = 512 \times (5120 + 5120 - 512) \approx 498$ 万，是复合矩阵秩的上限对应的最小参数。相比之下完整矩阵的 5240 万参数，差距约一个数量级。

为什么秩这么小还不损失能力？ 这正是特辑（一）Q2 讲过的结论：KV 信息的有效维度远小于 5120，绝大多数方向上的信息是噪声。低秩分解用 $r(n+m-r)$ 个参数去逼近”信息本就在 $r$ 维子空间里”的真矩阵，丢掉的是噪声方向。$r(n+m-r)$ 不只是个计数公式，它是”信息压缩可行”的数学保证——知道一个矩阵只需要这么多参数，才敢把权重缓存压缩这么多倍。

先纠正前提：从 v2 起 TPU 就是训练推理通吃#

“TPU 只做推理”只对 2015 年设计的第一代 TPU 成立（TPU v1 论文，ISCA 2017）。v1 是纯推理芯片：INT8 脉动阵列、没有向量单元、不更新权重、指令由主机通过 PCIe 逐条下发。本站《TPU v1 完全拆解（一）》讲过它的 CISC 指令集，那套东西只能”跑前向”。

2018 年发布的 TPU v2 做了三个结构性改变，让它能训练：

1. 新增向量处理单元（VPU）与标量单元——v1 只有”矩阵乘 + 累加”一条流水，激活函数、归一化、逐元素运算全部做不了；v2 的 VPU 专门做这些非矩阵运算；
2. bfloat16 训练精度——16 位尾数 8 位指数的 BF16 在训练精度和显存/带宽之间取了平衡，矩阵乘单元用 BF16 输入、FP32 累加（和 GPU 的混合精度训练同一思路，详见《浮点数与数值稳定性》）；
3. XLA 编译器把训练图静态编译成芯片指令——训练不再是”主机逐条喂指令”，而是整个计算图编译好一次性下发。

之后的每一代都沿着这条”训练推理通吃”的路线走：v3 双 TensorCore、水冷；v4（2023 年 ISCA 论文）SparseCore 与光互连；v5p 面向大模型训练；v7 Ironwood（2025 年发布）官方定位是”inference era”，但能力是训练级的。

训练需要什么硬件能力，TPU 怎么满足#

训练一个 Transformer 的每一步（step）包含三类计算：

1. 前向传播：$L$ 层矩阵乘（QKV 投影、注意力分数、输出投影、FFN 两个投影），全部是 GEMM；
2. 反向传播：每层要算三个矩阵乘——权重的梯度 $dW = X^\mathrm{T} dY$、输入的梯度 $dX = dY \cdot W^\mathrm{T}$、注意力的梯度（更复杂，但本质还是 GEMM 的组合）。所以反向的矩阵乘数量大约是前向的 2-3 倍；
3. 优化器更新：Adam 需要逐元素更新一阶矩、二阶矩，还有梯度裁剪、LayerNorm/RMSNorm 的归一化、dropout 掩码——全是逐元素运算。

TPU 的对应关系一目了然：矩阵乘全在 MXU（矩阵乘单元） 上做——v2 及以后的 MXU 是 128×128 脉动阵列，每 8 个周期完成一次 $[8,128] \times [128,128]$ 的 BF16 矩阵乘（FP32 累加）；逐元素运算在 VPU 上做；控制流（循环、条件、通信调度）在标量单元上做。v1 缺的正是 VPU 和标量单元，所以 v1 连梯度都没法算。

还有第四类需求容易被忽略：状态存储。训练比推理多吃一份”模型 + 梯度 + 优化器状态”的显存——混合精度训练里权重存 BF16，但 Adam 的动量、方差通常存 FP32，实际显存开销是权重的好几倍。TPU 的 HBM 容量从 v2 的 16 GB 一路涨到 v7 的 192 GB，一部分原因就是为了装下训练状态。数据并行时每个芯片要存完整模型副本（含梯度与优化器状态），芯片显存直接决定单芯片能装多大的模型。

训练软件栈：JAX、XLA 与 GSPMD#

硬件只是半边，TPU 训练的另一半是软件。Google 的训练栈和 NVIDIA 的”CUDA + PyTorch”哲学完全不同：

• 单一控制器（single controller）模型：整个训练程序是一个 Python 进程（JAX 程序），你写的是”单机单卡”风格的代码，框架负责把它拆到几千颗芯片上；
• GSPMD 分区器：XLA 编译器里的 GSPMD（Generalized SPMD，Xu et al. 2021）自动决定每个张量怎么切分、每段计算放在哪颗芯片上。用户给一个标注（“这个张量按 batch 切分”或”按隐藏维切分”），GSPMD 推导出完整的通信方案——这相当于把 NVIDIA 生态里手写的 DDP/张量并行/流水并行的分工，交给编译器自动做；
• MegaScale 编译器 pass：在 GSPMD 分区之后，静态地把集合通信（AllReduce 等）调度到与计算重叠的位置，减少通信等待。论文里说这一步让 step 时间几乎没有波动；
• 通信原语：数据并行（每芯片完整模型副本，梯度 AllReduce）、张量并行（权重切分，输出 AllReduce）、流水并行（层切分，段间通信）在 GSPMD 里都是”标注”级别的选择，混合使用由编译器编排。

一个直观的对比：在 GPU 生态里，“8 卡训练”意味着你要手写 DDP 或者引入 Megatron-LM/DeepSpeed 做 3D 并行；在 TPU 生态里，“4096 芯片训练”的代码复杂度接近写一个单卡 JAX 脚本——代价是编译器承担了全部调度决策，你失去手工调度的自由度。

集群互连：从 2D torus 到 OCS 光交换#

单颗芯片能算，几千颗芯片要连得起来。TPU 集群的互连设计是它和 GPU 集群最大的架构差异之一：

• v2/v3 时代：芯片通过片间互连（ICI）组成 2D torus（环形网格）。TPU v3 pod 是 1024 颗芯片（2048 个 TensorCore），论文《Scale MLPerf-0.6 models on Google TPU-v3 Pods》（2019）详细记录了在 1024 芯片 pod 上训练 ResNet-50 到 76.3% 精度只花 2.2 分钟、吞吐 105 万张图/秒，其中的 2D torus all-reduce 是主要优化点；
• v4 时代：单 pod 扩到 4096 颗芯片，共享 256 TiB HBM，总算力超过 1 ExaFLOPS（BF16）。拓扑从 2D 升级到 3D torus，并且引入了本篇最值得讲的东西——OCS（光电路交换机）。

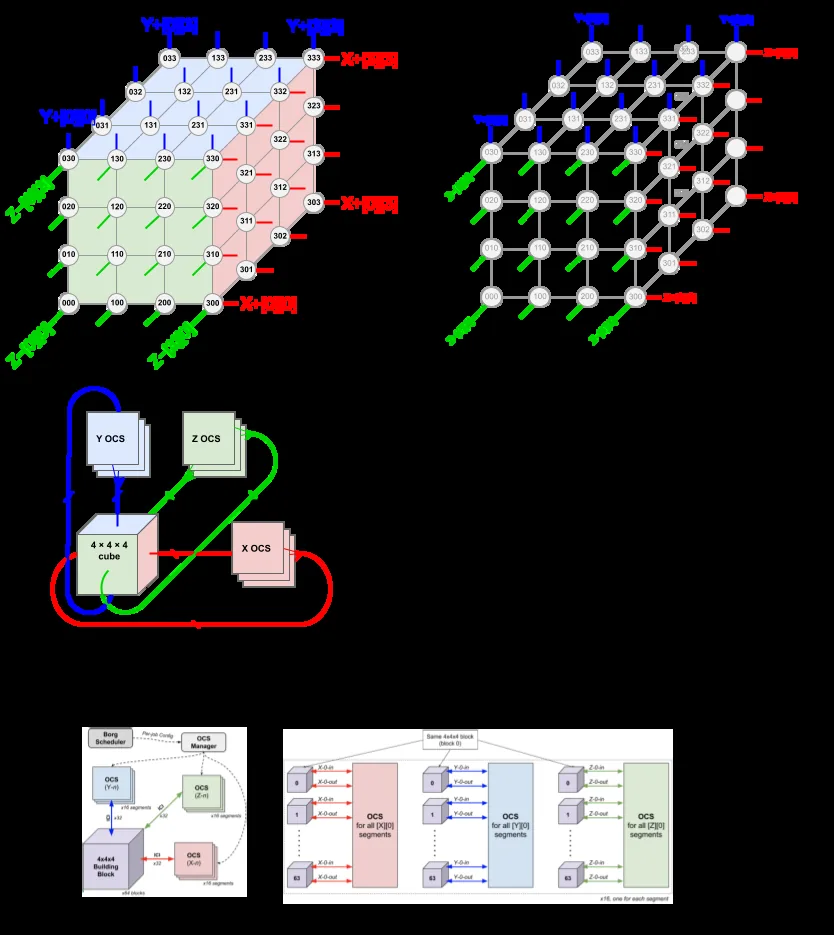

OCS 是 TPU v4 论文（arXiv:2304.01433，ISCA 2023，Google 的 Norm Jouppi 团队）的核心贡献，图 1 把原理画得很清楚：

图中的立方体是一个 4×4×4 = 64 芯片的”构建块”，它的六个面各引出一组光纤；下方三个 OCS 用可动的微镜阵列把光纤两两对接。与以太网/InfiniBand 的”包交换”不同，OCS 是光路直连——建立连接后数据在光纤里全程光速直达，没有包头解析、没有排队、没有拥塞。

OCS 带来了四个训练集群最想要的性质：

1. 拓扑可按任务重配：每次任务分配时，OCS 把 64 芯片的 4×4×4 块拼成任意形状的 3D torus（比如 8×8×4、8×8×8），重配大约 10 秒——训练任务的通信模式不一样（有的需要全对全、有的需要环状），拓扑跟着任务走；
2. 扭环（twisted torus）免费：普通的 3D torus 全对全带宽受限于环面切割，扭环把每层的连接”拧”一下，对全对全吞吐提升明显——论文实测 4×4×8 torus 的全对全带宽从 39.6 GB/s 提升到 65.4 GB/s（每 TPU）。在硬连线的系统里换拓扑要改布线，在 OCS 系统里只是重载一张路由表；
3. 成本功耗低：OCS 和光器件只占系统总成本的 <5%、功耗的 <3%，论文对比说比 InfiniBand 更便宜、功耗更低、延迟更低；
4. 容错：4096 节点的超算能容忍约 1000 台 CPU 主机随时不可用（可用性 99%–99.9%），OCS 把故障节点的流量重路由掉，而不是整个任务失败。

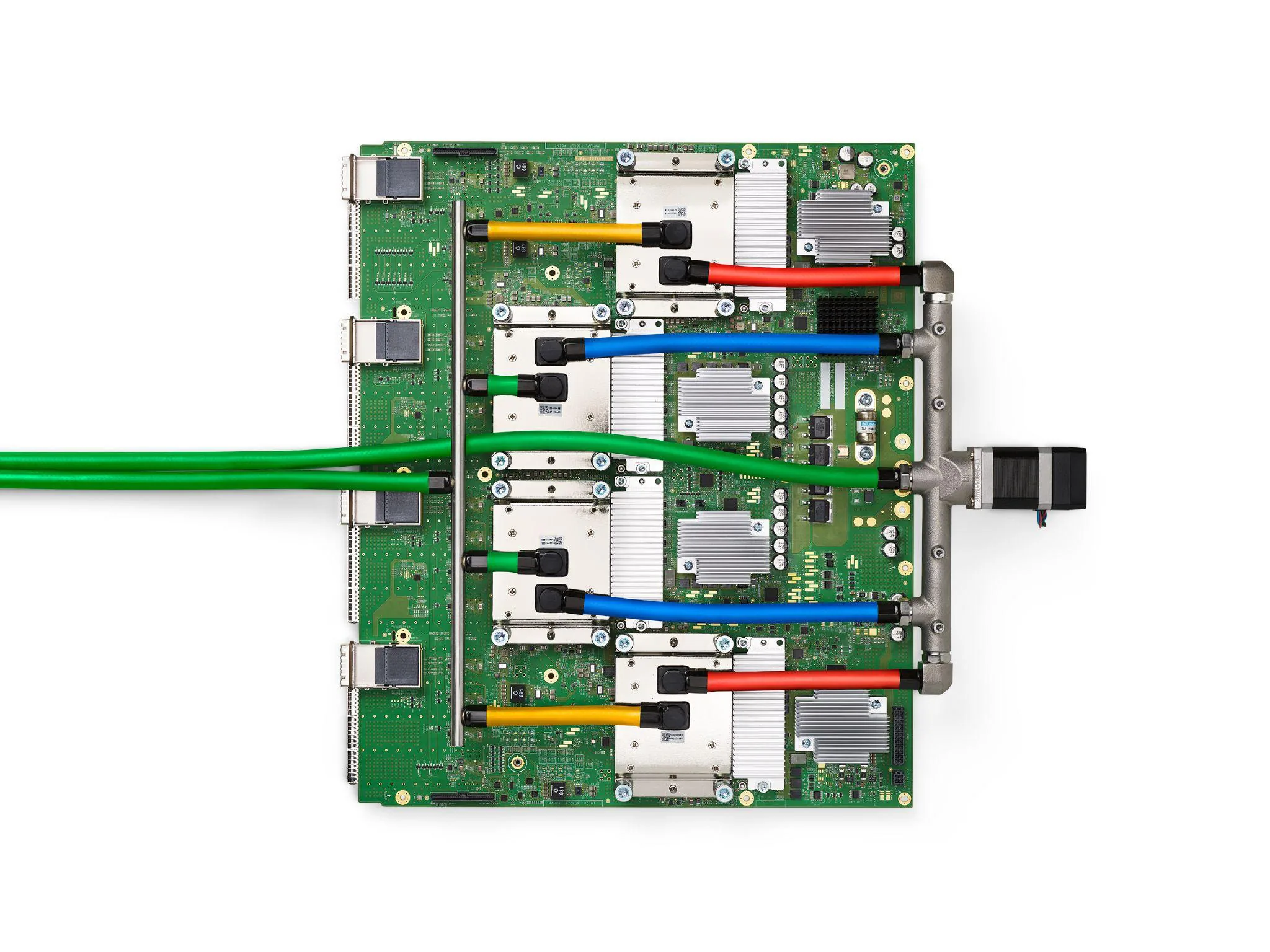

TPU v4 的封装（论文 Figure 2）：中央的 ASIC 四周紧贴 4 颗 HBM2（32 GiB @ 1200 GB/s），每块板 4 颗芯片液冷。把内存封装在计算单元旁边、用高带宽片内互连，是 TPU 在训练集群里保持”每芯片带宽充足”的关键——训练每步都要读写全部权重和梯度，内存带宽不够就会让整颗芯片空转。

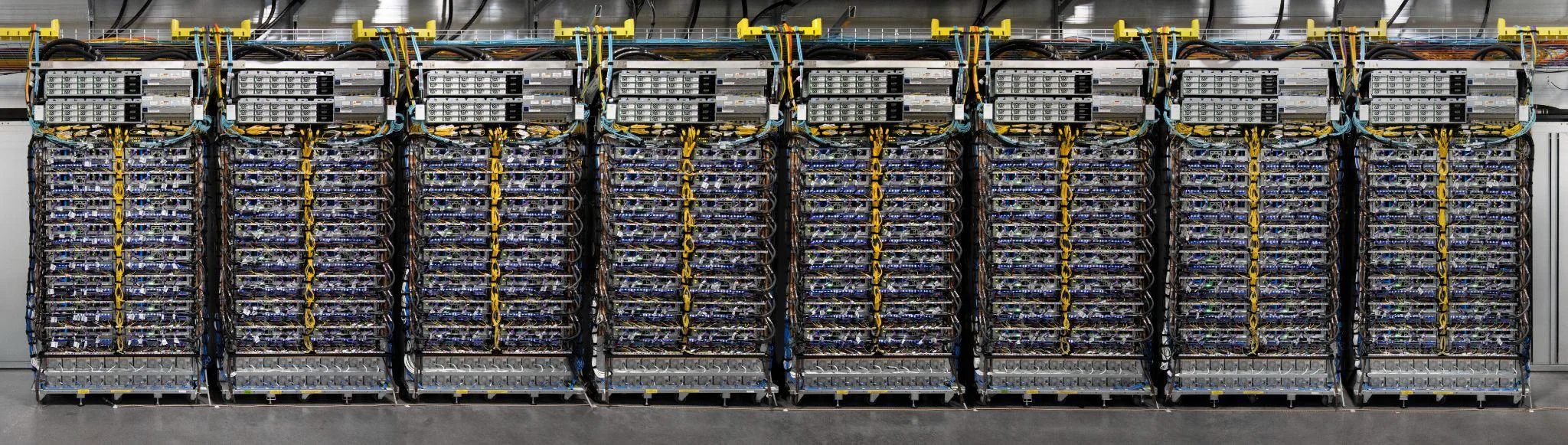

4096 芯片 SuperPod 的物理形态（论文 Figure 3）。v4 之后的规模继续膨胀：v5p 单 pod 达 8,960 颗芯片（最大单任务 6,144 颗 3D torus），v7 Ironwood 单 SuperPod 达 9,216 颗芯片、共享 1.77 PB HBM。单芯片的性能提升之外，TPU 的差异化优势越来越集中在”集群这一层”。

跨数据中心的扩展在 Gemini 论文里有明确记载（见下节）：Ultra 规模下，Google 用自研的集群内/跨集群网络把多个数据中心的 SuperPod 组合成一个同步训练的大集群——SuperPod 内部是模型并行（张量/流水并行），SuperPod 之间是数据并行，两层并行加起来就是 Gemini Ultra 的并行方案。

Gemini 是怎么在 TPU 上训出来的#

Gemini 技术报告（Gemini Team, Google，2023 年 12 月发布，2025 年 5 月修订）里有一节专门的”Training Infrastructure”，以下是论文原文的关键句（本站翻译）：

“We trained Gemini models using TPUv5e and TPUv4, depending on their sizes and configuration.”——Gemini 系列模型用 TPUv4 和 TPUv5e 训练，按模型规模与配置选择。

“Training Gemini Ultra used a large fleet of TPUv4 accelerators owned by Google across multiple datacenters.”——训练 Gemini Ultra 用了 Google 自有的、横跨多个数据中心的 TPUv4 大集群。

“TPUv4 accelerators are deployed in ‘SuperPods’ of 4096 chips, each connected to a dedicated optical switch, which can dynamically reconfigure 4x4x4 chip cubes into arbitrary 3D torus topologies in around 10 seconds.”——TPUv4 以 4096 芯片的 SuperPod 部署，每个 SuperPod 连接专用光交换机，能在约 10 秒内把 4×4×4 芯片块重配成任意 3D torus 拓扑。

这几句话把上一节的内容全部串起来了：Gemini Ultra 这种万亿参数级模型，训练是在多个数据中心、多个 SuperPod、每 pod 4096 颗芯片的规模上同步进行的。论文还给出了训练软件栈的官方描述——单一控制器的 JAX/Python 程序、GSPMD 分区、MegaScale 静态通信调度（详见上节）。

Gemini 3 时代（2025 年底发布）的规模更上层楼：Google 官方宣布其旗舰模型训练部署在自研 TPU 上，Ironwood（TPU v7）的 SuperPod 就是为这类负载设计的——9,216 颗芯片、42.5 ExaFLOPS（FP8）、1.77 PB 共享 HBM（数据见 Google Cloud TPU v7 官方文档）。

规模之痛：故障、SDC 与 goodput#

训练集群规模到几千上万颗芯片，真正的敌人不是算力而是故障。Gemini 论文给了三个非常有信息量的数字：

1. goodput 从 85% 提到 97%：几千颗芯片的训练任务，按常规做法（定期把权重 checkpoint 到持久存储）恢复一次故障要很久，实际”有效训练时间”只有 85%。Gemini 改用冗余内存副本——模型状态在内存里保留多份副本，芯片故障后直接从完好的副本恢复，恢复时间大幅缩短，最大规模训练任务的 goodput 从 85% 提升到 97%。这是”用显存换时间”的典型工程决策；
2. SDC 每周来一次：Silent Data Corruption（静默数据损坏）指硬件算错但不报错——结果悄悄变错，训练损失曲线根本看不出来。论文说在 Gemini 的规模下，大概每一到两周就会有一次 SDC 事件影响训练。检测手段是确定性重放：同一个计算重跑一遍对比结果，不一致就锁定出错芯片（配合空闲机器上的主动扫描与热备替换）；
3. 恢复路径决定一切：正是因为恢复快，才敢把集群利用率压到接近 100%；如果每次故障要等几小时的 checkpoint 恢复，调度器就会倾向于保守（预留冗余、降低利用率）。

这几条对理解”AI Infra”至关重要：万卡训练系统里，稳定性和可恢复性比峰值算力更能决定产出。这也是为什么 TPU 坚持”固定拓扑 + 编译器全权调度”——确定性换来的不仅是性能，还有可诊断性：拓扑固定、执行确定性高，出问题才好重放、才好定位。

问题本身需要修正：同口径下并不低#

先给结论：“TPU 纸面算力不如 B 系列”在多数口径下是错觉，是拿不同的尺子比出来的。 用同一把尺子（FP8、稠密、单芯片）量，2025-2026 年的对比是：

（Ironwood 数据来自 Google Cloud TPU v7 文档 与 TrendForce 报道；B200/B300 数据来自 FS Blog 的 B300 vs B200 对比，B300 的 FP8 数字不同来源在 5–7.5 PFLOPS 之间，本文标注区间。）

同是 FP8 稠密：Ironwood ≈ B200，比 B300 略低一点——差距是 10%-30% 这个量级，而不是”几倍”。那”几倍”的感觉从哪来？因为 B300 对外宣传的主打数字是 15 PFLOPS FP4 稠密，而 Ironwood 主打 4.6 PFLOPS FP8——15 除以 4.6 ≈ 3.3 倍，这就是”纸面差距”的来源。问题出在：FP4 和 FP8 不是同一把尺子。

口径一：精度——FP4、FP8 与稀疏的换算#

把精度换算关系摆清楚：

• FP8 ≈ 2× BF16：同样是稠密计算，FP8 的峰值一般是 BF16/FP16 的两倍（单位时间内处理的元素数相同，每个元素位数减半）；
• FP4 ≈ 2× FP8：B300 的 FP4 稠密 15 PFLOPS ≈ FP8 稠密的 7.5 PFLOPS；
• 2:4 稀疏再 ×2：NVIDIA 的”稀疏”数字基于 2:4 结构化稀疏（每四个权重中恰好两个为零，硬件跳过零元素），官方数字通常是稠密的 2 倍。B200 宣传的”18 PFLOPS FP4”是”FP4 稠密 9 × 稀疏 2”叠出来的。

所以 B300 的完整数字链是：FP4 稀疏 30 PFLOPS ≥ FP4 稠密 15 ≥ FP8 稠密 7.5 ≥ BF16 稠密约 3.5。宣传页上取最左端，对比表里取最右端，中间差了 8 倍——这就是”纸面算力”的全部秘密。

为什么 TPU 不跟牌？两个原因：

1. 推理事实精度是 FP8。当前大模型推理的主流量化终点是 FP8（DeepSeek-V3/V4、Qwen 等开源模型的 FP8 权重都是标准配置），FP4 在质量上仍有风险，是 2025-2026 才刚起步的”下一代”；Google 把 Ironwood 的标称精度定在 FP8，是因为它的目标客户（自家 Gemini + Cloud 客户）实际上就跑 FP8；
2. 稠密 vs 稀疏：TPU 的脉动阵列设计目标是稠密计算，不宣传稀疏收益——Google 不需要用营销数字抢客户，它的芯片主要服务自家模型，利用率比纸面峰值重要得多。

口径二：系统——SuperPod 与机架不是一个量纲#

单芯片对比只是第一步。把尺度拉到”系统”：

（GB300 NVL72 的 FP8 数字按太平洋证券研报口径约 0.36 EFLOPS，FP4 稠密约 1.08 EFLOPS，见 NVIDIA Blackwell Ultra 发布解读。）

42.5 / 0.36 ≈ 118 倍——但这不是”芯片更强”，而是 9,216 / 72 ≈ 128 倍的芯片数量差距。按单芯片折算，Ironwood 4.6 PFLOPS FP8 ≈ GB300 的 5 PFLOPS FP8，几乎打平。

真正的差异在形态：Google 把 9,216 颗芯片用 3D torus + OCS 连成一个统一寻址的共享内存超算（1.77 PB 直接可寻址），NVIDIA 的可比形态是 NVLink 域内的 NVL72 机架（72 GPU）。要做 10,000 卡级推理服务，Google 买一个 SuperPod，NVIDIA 生态要买 128 个机架再用 InfiniBand/以太网连起来——后者每一层的组网、路由、拥塞控制都是额外开销和不确定性。TPU 的”系统优势”不在单芯片，在把超大集群做成一个确定性的整体。

口径三：利用率与每瓦——Roofline 的启示#

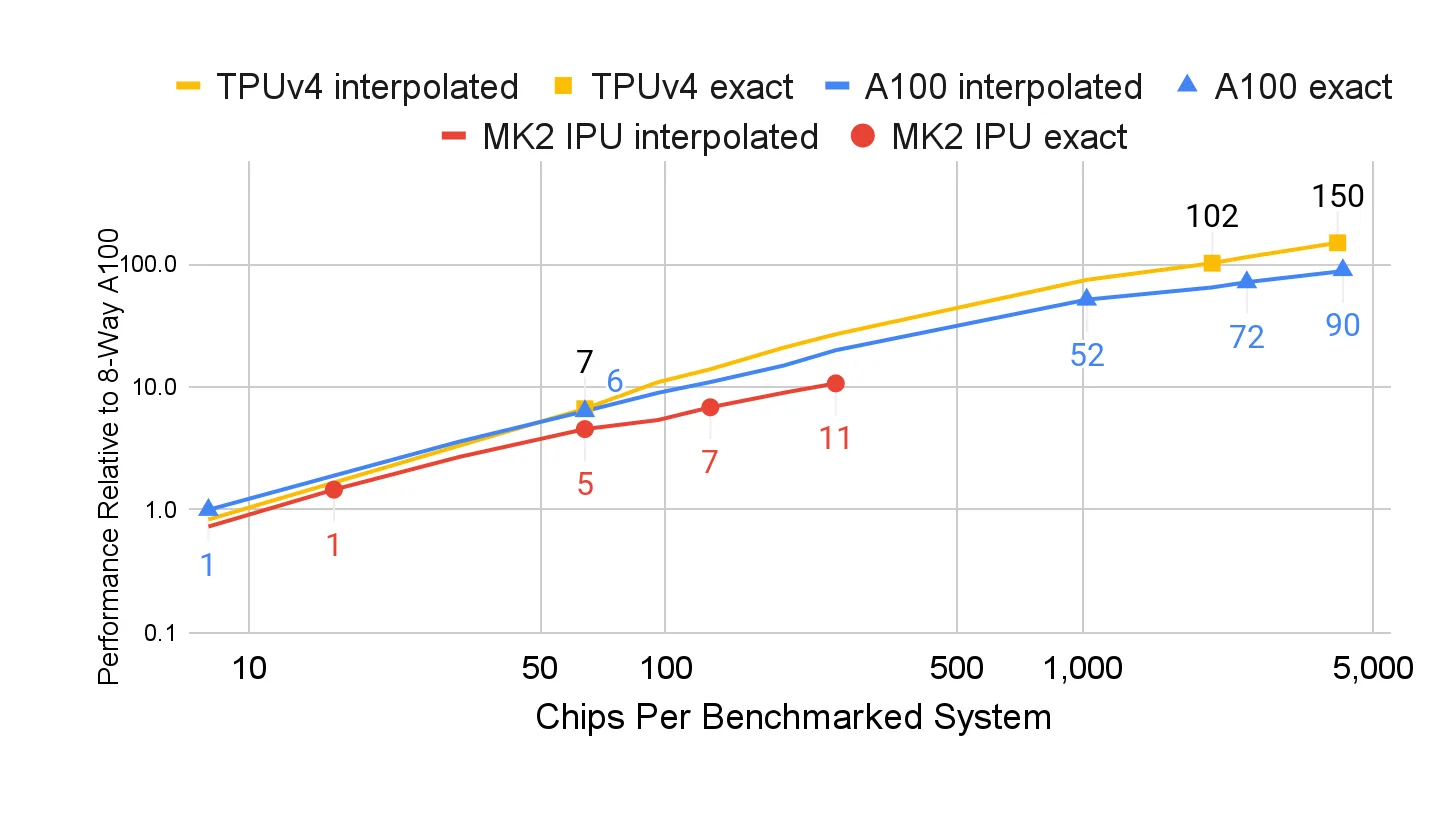

第三把尺子最反直觉：同样跑一个模型，TPU 能跑出比 GPU 更高的峰值利用率。TPU v4 论文给过一张经典的 Roofline 图：

Roofline 图把”算力上限（横轴为计算强度，纵轴为可达性能）“画成天花板：计算强度低于拐点的是带宽受限（memory-bound），高于拐点的是算力受限（compute-bound）。图里可以看到 TPU v4 的 roofline 在大部分区域高于 v3 和 A100，且各类 DNN 模型（卷积、Transformer 等）落在相对靠右的位置——这意味着对主流模型，v4 的”带宽×计算强度”组合能支撑更高的实际性能。

论文给出的数据支撑：大型语言模型在 TPU v4 上训练，平均可以达到约 60% 的峰值 FLOPs；v5p 之后 Google 生态的统计口径是”算力利用率超过 50%“，而 GPU 生态的同类统计常见 20%-40%。原因有两层：

1. 架构匹配：Transformer 的计算就是密集矩阵乘 + 简单逐元素运算，这正是脉动阵列 + 向量单元的组合拳；编译器（XLA）把整个计算图静态编排好，没有 GPU 那种 kernel 启动、调度、内存栅栏的零碎开销；
2. 确定性调度：固定拓扑 + 静态编译 = 每个 step 的时间几乎恒定，没有”某次 kernel 慢了拖累整批”的波动，调度器可以把流水线排到最满。

推理场景下这个差距被放大：decode 阶段是典型 memory-bound（每生成一个 token 都要把全部权重从 HBM 读一遍），此时峰值算力几乎不起作用，起作用的是”每字节搬运能算出多少有用的 FLOP”——也就是能否把带宽利用率打满。TPU 的固定数据流 + 静态调度在这一点上天然有优势，这才是”TPU 推理快”的真正来源：不是峰值高，而是实际利用率高、延迟波动小。

每瓦口径同样反转：Ironwood 官方口径是 Trillium（v6e）的约 2 倍每瓦性能；TPU v4 论文实测对 v3 是 2.7× 每瓦提升、对同规模 A100 系统”1.2–1.7× 更快且省 1.3–1.9× 功耗”。数据中心里，每瓦性能 = 电费 = 运营成本，这个口径下 TPU 是赢家。

“推理快”到底快在哪#

把三把尺子合起来，回答”为什么推理快的 TPU 纸面算力低”：

1. 纸面算力比的是”峰值”，推理吃的是”带宽×利用率”——decode 阶段峰值算力大半闲置，B 系列和 TPU 都在空转，比的是谁能把带宽用满、把队列排满；
2. “纸面差距”来自精度口径（FP4 稀疏 vs FP8 稠密，可差 8 倍）与系统口径（单芯片 vs SuperPod）的双重错位；
3. TPU 的真实优势是确定性：固定拓扑、静态编译、恒定 step 时间——在 9,216 芯片规模上这是可运维性（呼应问题二讲的 goodput 与 SDC 问题），在推理服务上这是稳定的 P99 延迟。

一句话：峰值算力是营销语言，利用率与确定性才是系统语言。 社区对 B300 与 B200 的对比同样印证了这一点——Spheron 的对比文章 分析的是”B300 贵出来的钱在推理里买到了什么”，结论是收益主要来自 288 GB 显存（能装下更大模型/更长上下文）与更快的注意力单元（SFU EX2），而不是峰值数字本身：

社区对比 B300/B200 时关注的重点是显存容量（288 GB vs 192 GB）、注意力加速单元与每 token 成本，而非 FP4 峰值——这再次说明推理选型要看”每 token 成本和延迟分布”，而不是单芯片峰值。

小结：一张表看懂#

选型结论：自用、自研模型、要超大集群一体化 → TPU；要生态兼容、灵活部署、市场主流软件栈 → NVIDIA；两者都不冲突——Google 的 SuperPod 不对标卖，市面上能买到的主流还是 NVIDIA 与国产替代。

“NPU”是个筐：端侧 NPU 与数据中心 NPU#

“N”PU 里的 N 是 Neural——NPU = 神经网络处理器。问题在于这不是一个架构分类，而是一个市场叫法：凡是”专门为神经网络设计的、不叫 GPU 也不叫 TPU 的加速器”，都可以叫 NPU。实际市面上有两个截然不同的东西共用这个名字：

端侧 NPU（手机/PC/汽车）：集成在 SoC 里的一个小型 AI 加速子系统。它不是一个能独立跑大模型的完整芯片，而是和 CPU、GPU 共享内存的协处理器，负责语音识别、图像处理、视频超分、人脸检测这类低延迟小模型任务，功耗预算通常只有几瓦。代表：苹果 Neural Engine、高通 Hexagon NPU、Intel NPU、AMD XDNA。

数据中心 NPU（云/服务器）：完整的独立加速卡/芯片，架构上是真 ASIC——华为昇腾、寒武纪思元、百度昆仑芯、亚马逊 Trainium（AWS 官方就叫”AI 芯片”而非 NPU）。它们对标的是 NVIDIA GPU 和 Google TPU，只是厂商不叫 GPU 也不叫 TPU，于是统称 NPU。

分清这两个语境，是读懂所有 NPU 文章的前提——“NPU 只能跑小模型”和”NPU 算力对标 H100”这两句话都对，但说的是完全不同的东西。

端侧 NPU 全景：40 TOPS 的门槛之战#

端侧 NPU 的强度单位是 TOPS（每秒万亿次整数运算，INT8 口径）。2024 年微软给”AI PC”划了一条硬线：Copilot+ PC 认证要求 NPU ≥ 40 TOPS（外加 16 GB 内存、256 GB 存储），带得动 Recall、实时字幕翻译、Windows Studio 特效等端侧功能。2026 年各家旗舰的格局（Local AI Master 的 2026 NPU 对比，厂商宣传峰值口径）：

三个读表要点：

1. 40 TOPS 是及格线不是性能线：45、48、50 的差异对日常 Copilot+ 功能几乎无感，真正的分水岭是”够不够 40”；
2. TOPS 是峰值不是有效性能：同样 50 TOPS，跑本地 7B 模型时受制于内存带宽——高通的 LPDDR5X 大带宽让它成为唯一能原生跑量化 7B 的 Windows NPU，Intel/AMD 的 NPU 主流只能带 1–3B 模型，再大就得卸载到 GPU；
3. 软件栈比硅片更能决定体验：苹果 Core ML 最成熟、Intel 的 ISV 合作（Adobe、Zoom 等）最多、高通和 AMD 生态在追赶——2026 年行业共识是”瓶颈在软件不在硅”。

TOPS 不是一切：带宽与软件栈#

对端侧本地 LLM 来说，公式很简单：decode 阶段每 token 要把模型权重读一遍，所以本地模型吞吐 ≈ 内存带宽 ÷ 模型大小。一个 4-bit 量化的 7B 模型约 4 GB，LPDDR5X 带宽 100+ GB/s 时理论最快约 25 token/s；NPU 算力再强，带宽不够也只能干等（这与问题三讲的”推理是 memory-bound”是同一个物理事实）。苹果 M5 的 Neural Engine 标称不高但实际体验好的原因就在这里：统一内存架构 + 高带宽 + 成熟的 Core ML 栈，没有 CPU/GPU/NPU 之间的拷贝开销。所以选端侧芯片时，看三样：TOPS（够不够 40）、内存带宽（决定本地模型速度）、软件栈（决定模型能不能跑起来），TOPS 只是最便宜的入场券。

数据中心 NPU 2026：昇腾 950、昆仑芯 P800 与寒武纪#

数据中心 NPU 里，国产三强是 2026 年最活跃的玩家（数据来源：中国工业新闻网《国产AI芯片”三强”并起》、东方财富《华为昇腾950深度解读》）：

华为昇腾 950 系列（2026 年）——“一芯双构”：同一个 Ascend 950 Die 衍生两个型号，按负载形态分工：

• 950PR（Prefill & Recommendation，2026 年 Q1 量产）：主打 Prefill（长 prompt 高算力需求）与推荐场景，FP8/MXFP8/HiF8 约 1 PFLOPS、MXFP4 约 2 PFLOPS、INT8 4096 TOPS，128 GB 自研 HiBL HBM（1.6 TB/s 带宽），600 W 液冷，支持 SIMD/SIMT 双编程模型；
• 950DT（Decode & Training，2026 年 Q4）：主打 Decode（memory-bound，带宽决定吞吐）与训练，144 GB HiZQ 2.0 HBM、4 TB/s 带宽——为 decode 把带宽做上去，是昇腾对”推理瓶颈是带宽”的直接回应；
• 超节点形态：Atlas 950 展示版 1,024 卡（16 柜）1 EFLOPS FP8，满配规划 8,192 卡 8 EFLOPS FP8、总内存 1,152 TB、全光互连。2026 年出货目标 75 万片（对比：2025 年约 20 万片量级）。

百度昆仑芯 P800（第三代，2025-2026）：自研 XPU-P 架构（基于 RISC-V 扩展 50+ 条 AI 指令），FP16 345 TFLOPS、INT8 1280 TOPS，300 W 风冷，主打”每瓦算力 8.3 TOPS/W”的能效路线；64 卡/机柜 3D-Torus 超节点方案。

寒武纪思元系列：国产老牌 NPU 厂商，产品线覆盖训练推理，但 2026 年旗舰的具体算力官方未完整公开（特辑（一）的全景表已如实标注），公开市场表现更多体现在中标与出货。

国产 NPU 的共同策略和 TPU 如出一辙：软件栈自研（CANN/自研编译器）+ 超节点整机交付 + 确定性调度，并在”不靠最先进制程”的前提下用系统级优化（互联、HBM 定制、双编程模型）追赶——这正是问题二、三里 TPU 那套”系统战”哲学的国产翻版。

GPU/TPU/NPU 的三维对比框架#

把三类芯片放在三个维度上对比，可以长期复用：

三个判断规则：

1. 按负载形态选：训练（反向传播的灵活性）→ GPU 或训练型 ASIC（TPU v5p、昇腾 950DT）；大规模稠密推理 → 利用率与带宽优先（TPU/昇腾）；端侧小模型 → 只有 NPU；
2. 按软件栈选：CUDA 生态意味着”今天就能跑 vLLM/SGLang”，ASIC 生态意味着”要么自研要么等兼容层”——对个人和中小企业，生态兼容性的权重远超纸面算力；
3. 别拿峰值当唯一指标：峰值只回答”极限在哪里”，利用率回答”平时能用到多少”，带宽回答”推理能不能吃饱”，确定性回答”延迟能不能预测”——推理选型按这个顺序看四样东西。

特辑（一）的全景表（H100 → Groq LPU → 昇腾 950）与本篇的端侧表、数据中心 NPU 表合起来，就是 2026 年 8 月时点的完整图景：训练由 NVIDIA 主导、Google 用 TPU 自给自足、国产 NPU 在政策与市场双轮下放量、端侧 NPU 用 40 TOPS 划出 AI PC 的及格线。芯片市场没有全能冠军，只有”和你的负载形态最匹配”的选项。
