HG-PIPE 完全拆解：混合粒度流水线，让 FPGA 把 ViT 跑到 7118 FPS（ICCAD 2024）

HG-PIPE（Hybrid-Grained Pipeline）是北京大学李萌、王源团队于 2024 年提出并发表在 ICCAD 2024 上的 FPGA 加速器设计，论文题目为《HG-PIPE: Vision Transformer Acceleration with Hybrid-Grained Pipeline》（arXiv:2407.17879），代码已在 GitHub 开源。它解决的问题很具体：怎么在 FPGA 上把视觉 Transformer（ViT）的推理速度推到极致。它的答案是两个互补的设计——混合粒度流水线（hybrid-grained pipeline）解决数据流问题，基于查找表（LUT）的算子实现解决 DSP 资源问题。最终效果是：在 AMD Versal VCK190 单片 FPGA 上达到 7118 张/秒（17.8 TOP/s）的 ViT 推理吞吐，是 NVIDIA V100 GPU 的 2.81 倍。

这篇文章会把这套设计从头拆到尾：先讲 ViT 加速为什么难、既有方案卡在哪里；再讲混合粒度流水线到底”混合”了什么，为什么能同时消灭流水线气泡和巨额缓冲；然后讲并行度设计怎么跟数据流耦合、怎么用公式算出每个模块的并行度；最后讲 LUT 算子实现里那些精妙的近似技巧（Power-of-Two 索引、算子融合、分段表、逆指数表），以及实验数据里的每一个数字是怎么来的。

背景：ViT 推理与 FPGA 加速的两条老路#

Vision Transformer 自 2020 年由 Google 提出（An Image is Worth 16x16 Words）之后迅速成为视觉任务的主流结构。相比 CNN，ViT 的参数量和计算量都大得多：以本文测试的 DeiT-tiny 为例，一次推理约 2.5 GFLOPs、550 万参数，而同样规模的 CNN 要便宜得多。在端侧（车载、边缘摄像头）芯片面积和功耗受限的场景下，怎么高效地跑 ViT 推理是一个真实问题。

FPGA 的吸引力在于”可重构”：既有接近 ASIC 的能效，又能像软件一样改配置。我在 FPGA 加速器完全拆解（一）里讲过 FPGA 的四种基本资源——LUT、DSP、BRAM、FF——这里直接沿用：LUT 擅长做任意布尔逻辑（也能拼出乘法），DSP 是硬化的乘加单元，BRAM 是片上存储。三者数量有限、各有上限，加速器设计本质上就是在这三个资源盘子之间做分配。

在 HG-PIPE 之前，FPGA 上的 ViT 加速器分成两大流派：

时序架构（temporal architecture）。用一套统一的计算引擎（通常是针对矩阵乘 GeMM 优化的脉动阵列或 PE 阵列），在不同时间片里处理不同算子：先算 QKV 投影，再算注意力，再算 MLP，都是同一批硬件。代表作如 AutoViTAcc（FPL 2022）、HeatViT（HPCA 2023）。优点是设计简单，缺点是每层算完中间激活都要写回片外 DDR，下个算子再读回来，内存访问开销极大，而且算子之间无法并行（同一批 PE 一次只能干一件事）。

流水线架构（pipelined architecture）。为不同算子实例化不同的专用硬件模块，模块之间直接流式传数据，中间激活不出片。因为多个层可以同时计算，理论上吞吐高、延迟低。流水线又分两档：

粗粒度流水线：以整个张量（如一张图的所有 token 的激活）为单位在模块间流动，模块之间用 Ping-Pong（PIPO）双缓冲。为了兼容 ViT 中任意顺序的数据访问（后面会解释为什么需要），缓冲要存下整个张量，代价是 BRAM 消耗巨大。
细粒度流水线：把张量切成 tile 在模块间流动，模块间用 FIFO 缓冲，成本低、利用率高。这在 CNN 加速器里是主流（CNN 数据访问是局部、规则的），但很难直接用在 ViT 上——注意力里的转置和全局依赖会打断数据流的连续性。

HG-PIPE 团队用 Roofline 模型把这三条路的上限算了一遍，得到论文 Figure 1 的核心结论（该图是 Roofline 曲线图，这里把结论整理成表）：

架构	瓶颈	可达吞吐（估）
时序架构（GeMM 引擎）	片外带宽	1.1 TOP/s
粗粒度流水线	DSP 数量	3.2 TOP/s
粗粒度流水线 + LUT 也参与计算	带宽	7.8 TOP/s
HG-PIPE（混合粒度 + LUT 算子）	无明显瓶颈	17.8 TOP/s

注意第三行：如果把 LUT 也用来算矩阵乘，DSP 不再是瓶颈，但数据流如果还是粗粒度的，带宽又成了墙。这说明单独解决一个瓶颈是不够的，必须数据流和资源分配两手抓——这正是 HG-PIPE 的基本姿态。

挑战一：数据流设计的两难（transpose 与残差缓冲）#

为什么 ViT 不能直接套用 CNN 的细粒度流水线？论文用一张图（Figure 3）讲清了两件事，这张图也是本文的第一张配图：

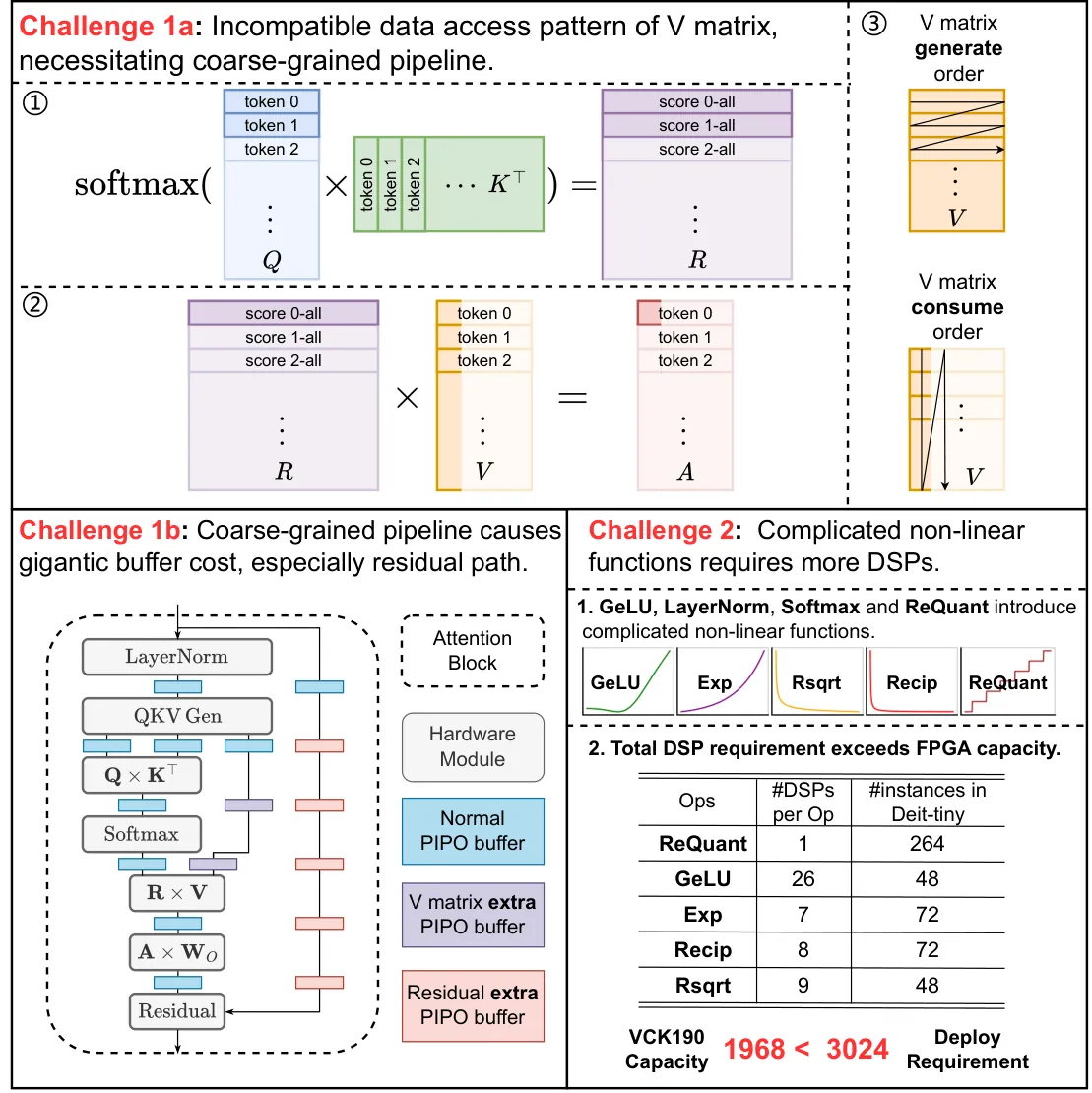

HG-PIPE 面对的三大挑战：transpose 打断数据流、残差导致 PIPO 缓冲爆炸、非线性函数耗尽 DSP

（图片来源：论文 Figure 3，CC BY-NC-SA 4.0）

转置：注意力机制对数据流的”背叛”#

细粒度流水线要求数据按顺序流过各模块。CNN 里这没问题：卷积核滑过特征图，数据访问天然是顺序的。但多头注意力（MHA）内部有一步关键的 Q×Kᵀ：

\mathbf{R} = \mathbf{Q} \times \mathbf{K}^{\top}

生成注意力分数矩阵时，K 是以”行”为单位被访问的，而 K 在内存里是按 token 存储的。换句话说，Q 按 token 流进、K 却要按行流进——一个 token 的 Q 需要跟整张 K 的所有行做点积。这种”行式访问”与”token 式访问”的错位，让 K（以及后续 R×V 中的 V）无法沿细粒度流水线顺序供给，必须先把整个 K、V 张量缓存下来再乱序读取。

这还不是最致命的。真正的杀手是残差连接。

残差连接：缓冲成本的爆炸源#

ViT 每个 block 都有残差：输出 = 模块输出 + 输入。残差要求”输入”在模块算完之前一直活着，不能丢。在粗粒度流水线里，残差路径上的每个阶段都要用一个 PIPO 双缓冲——为什么是双份？因为流水线里上一张图的数据还没读完，下一张图的残差就开始写了，读和写必须错开，所以每个缓冲都要存两份张量。

论文给了一笔具体的账（DeiT-tiny，序列长度 196、隐藏维度 192）：

缓冲一个残差张量：14 个 BRAM；
一个注意力 block 的残差路径需要 6 个 PIPO 阶段：6 × 14 × 2（双缓冲）= 168 个 BRAM；
12 个 block 的残差路径就要 2000+ 个 BRAM。

而 VCK190 整片 FPGA 的片上 BRAM 总数不过 1960 个左右（论文实测整机用量 1006.5 个）。也就是说，光给残差路径做缓冲，粗粒度流水线就把 BRAM 用光了，别的什么都放不下。这就是论文说的”dataflow design dilemma”：转置迫使你选粗粒度（只有它能乱序访问），粗粒度又带来无法承受的缓冲成本。两条路都被堵死。

下图把三种范式的差异摆在一起对比（来自论文 Figure 2a）：

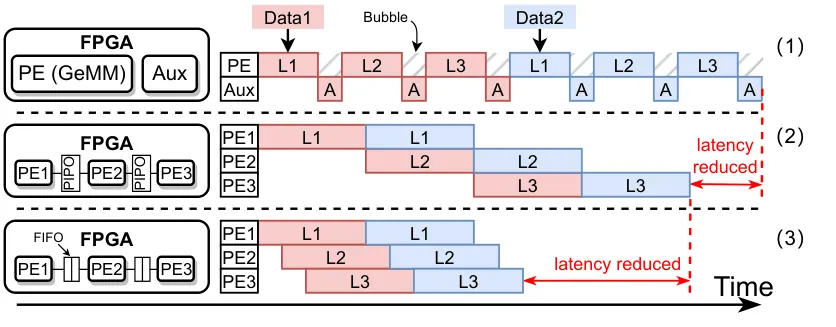

时序架构、粗粒度流水线与细粒度流水线的结构对比：细粒度用 FIFO、缓冲小，但无法容忍 ViT 的乱序访问

（图片来源：论文 Figure 2a，CC BY-NC-SA 4.0）

论文用一张表总结了三种范式的定性差异：

特性	时序架构	粗粒度流水线	细粒度流水线	HG-PIPE
缓冲类型	全局缓冲	PIPO	FIFO	Buffer + FIFO
缓冲成本	小	大	小	中
数据访问顺序	任意	任意	顺序	任意
数据访问次数	多次	多次	仅一次	多次
ViT 兼容性	✔	✔	✘	✔
吞吐	低	高	高	高
延迟	高	中	低	低

HG-PIPE 的目标就是同时拿到”细粒度的低缓冲”和”粗粒度的任意访问”，还要把延迟压到最低——这就是”混合粒度”的含义，后面会看到它具体怎么做到的。

挑战二：非线性函数的 DSP 黑洞#

第二个挑战来自计算资源。ViT 里的非线性函数全是 DSP 大户。论文用 HLS 综合实验给出了每个函数用浮点实现时的 DSP 消耗：

函数	用在哪	浮点实现 DSP 消耗
Exp	Softmax	7
Rsqrt	LayerNorm（开方+除法融合）	8
Recip（倒数）	Softmax 归一化	9
GeLU	MLP 激活	26
ReQuant（量化反量化）	每个量化层的输入	1

在 DeiT-tiny 里把这些函数全部例化一遍，总共需要 3024 个 DSP。而 VCK190 片上总共只有约 1970 个 DSP（论文实测整机只用了 312 个）。也就是说，不做任何处理的话，光非线性函数就把 DSP 预算超了 50%，矩阵乘还没地方放。

为什么非线性函数这么吃 DSP？因为浮点的指数、倒数、开方没有简单的组合逻辑实现，标准做法是查表 + 多项式迭代（如 CORDIC），每一步迭代都是一堆乘法。GeLU 尤其贵——它内部要算 erf（误差函数），等于嵌套了积分和指数，26 个 DSP 就是这么来的。

这也解释了 HG-PIPE 的第二个核心思路：既然 LUT 资源充裕（VCK190 上是百万量级，论文实测整机用掉 669k）、DSP 稀缺，那就用 LUT 把非线性函数全部”表”化——把函数采样成一张表，查表代替计算。后面「LUT-based 算子」一节会详细拆这套表化的每个技巧。

核心思想：混合粒度流水线#

一句话概括 HG-PIPE 的架构思想：把 ViT 的每一层都变成一块专用电路，层与层之间用细粒度的 FIFO 流式衔接，而注意力内部那些必须乱序访问的地方，用”深缓冲 + 深 FIFO”做粗粒度的局部缓存——细粒度管”层间”，粗粒度管”层内特殊点”，这就是”混合粒度”。

展开说，这套设计有三个支柱：

全层流水线化：从 Patch Embedding 到最后分类头，26 个网络块（1 个 PatchEmbed + 12 个 MHA block + 12 个 MLP block + 1 个 Head）各有一份专用硬件，层与层之间直接流式传数据，中间激活和权重完全不碰片外内存。数据从 DMA 进来，算完直接从最后一个模块写回片外。这是把”消除片外访存”做到了极致——我之前拆解的 Blink 讲的是把 CPU 请出关键路径，这里是把 DDR 请出计算路径。
计算数据流与并行度耦合设计：流水线里每个模块的并行度（同时算几个 MAC）不是随意定的，而是以”消除气泡”和”BRAM 不浪费”两个目标联立求解的，保证整条流水线以理论极限的速度推进。
LUT-based 算子：线性算子（低比特矩阵乘）和非线性算子（GeLU/Softmax/LayerNorm/ReQuant）都用 LUT 实现，DSP 只留给少数非做不可的地方，最终只用 312 个 DSP。

下面从系统级到模块级逐层拆解。

系统总览：一张 “全流水线” 的 SoC#

HG-PIPE 的整体架构见论文 Figure 4（本文配图）：

HG-PIPE 系统架构总览：DMA 直连全流水线，26 个网络块各占专用硬件，AXI-Stream 握手连接各阶段

（图片来源：论文 Figure 4，CC BY-NC-SA 4.0）

注意看这张图的几个关键特征：

（1）SoC 框架。加速器挂在 Versal 平台的 PS（处理系统，Arm 核）+ PL（可编程逻辑）体系里：外部内存（DDR）通过 DMA 模块给流水线喂数据，主机（Host）通过 AXI 总线控制，片内网络（NoC）负责各部件互联。PS 只负责控制和搬运，计算全部在 PL。

（2）数据只进一次。DMA 把输入图片的 token 序列流进 Patch Embedding，之后所有中间激活都在片上模块之间流动，没有任何一层的结果写回 DDR。全部算完后，分类头的输出才经 DMA 写回。这意味着片外带宽的消耗被压到”输入图片 + 输出 logits”，而计算强度（每字节访存对应的算力）达到最大化——这正是 Roofline 模型里最理想的状态。

（3）20,000+ MAC 单元，但没有集中控制器。这是工程上非常关键的一个决策。20000 个 MAC 意味着大规模控制逻辑，如果像传统做法那样用一个中央调度器统一指挥所有模块，控制信号要走遍全片，布线距离过长会直接把时钟频率拖垮。论文举了 FixyFPGA 的例子：它用了超过 133 万 LUT 做类似的事，结果主频只有 132 MHz。HG-PIPE 反其道而行：每个流水线阶段用自己的 FSM 独立控制，模块之间用 AXI-Stream 协议握手（ready/valid），中间用 FIFO 缓冲解耦——下游没准备好，上游就自动停（反压）；数据产生速率有波动，FIFO 吸收波动。整个系统没有”全局时钟调度”，只有局部握手，这是异步去中心化控制，避免了长布线也避免了死锁。代价是每条 FIFO 要足够深（见下节），论文通过仿真确定典型深度为 512。

（4）数据以 tile（分块张量）形式流动，不是整张量也不是单元素——tile 的尺寸由并行度决定，这是「并行度设计」一节的主题。

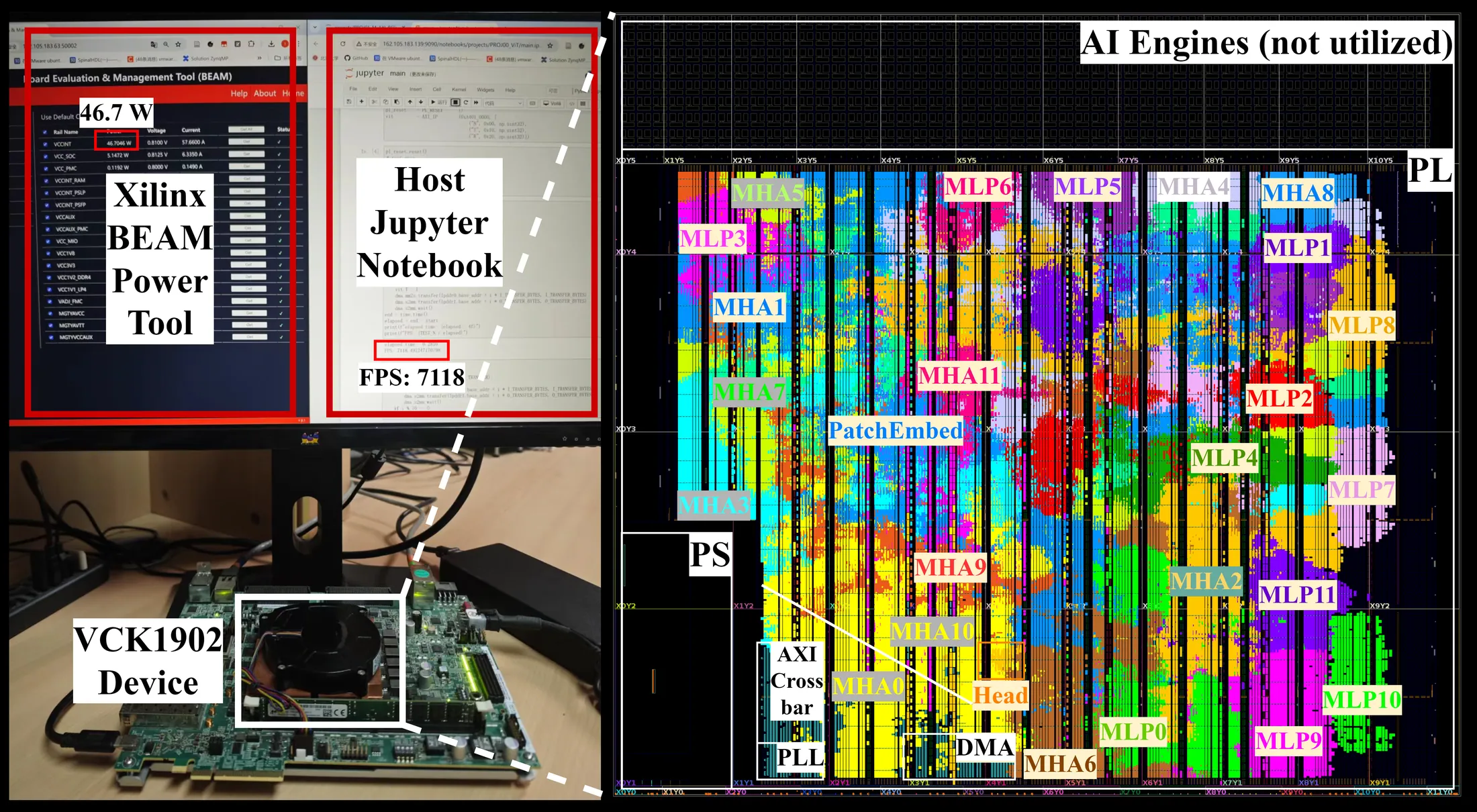

这张系统图里有 26 个网络块。论文 Figure 13 展示了 Vivado 自动布局后的器件视图，每个模块的物理位置随机分布（自动布局的结果），PS、PLL、DMA、AXI Crossbar 等外围模块也标注其中。值得强调的是：整个设计没有用 Versal 的 AI Engine（VCK190 上的 AIE 阵列一个没开），全部计算都在 PL 侧的 LUT/DSP/BRAM 上完成——这也是为什么论文能把自己和纯 PL 的 ZCU102 方案直接对比。

混合粒度流水线的原理：注意力内部怎么流数据#

现在进入最核心的部分：混合粒度到底怎么实现。关键是注意力模块（MHA）内部的数据流设计——这正是论文 Figure 5 的内容。原文配图在论文里，这里用文字把这张图讲透：先看输入进来分成哪四路、每一路的访问模式，再看 K/V 深缓冲、转置模块和深 FIFO 分别解决哪一路的问题。

四个分支，两种”粒度”#

一个注意力 block 的输入 x 进来后分四个分支：

残差分支：x 原样保留，最后跟注意力输出相加；
Q 分支：x 经 LayerNorm → QKV 投影生成 Q → 与 K 做矩阵乘；
K 分支：生成 K → 与 Q 做矩阵乘；
V 分支：生成 V → 与注意力分数 R 做矩阵乘。

四个分支的数据访问模式完全不同：

Q 分支局部性极好：生成一个注意力分数 token 只需要”一个 Q token + 全部的 K”，而且 Q 是按 token 顺序生成的，完全适合细粒度流水线；
K、V 分支全局性强：Q 需要跟所有 K 做点积（K 按行访问），R 需要跟所有 V 相乘（V 按行访问）——如挑战一节所说，这俩是”行式访问”，跟 Q 的 token 式访问错位。

解法一：K/V 深缓冲 + Transpose 模块#

HG-PIPE 在 K 和 V 分支各放了一个深缓冲（deep buffer），深度足够存下整个 K（或 V）张量，并在 V 分支加了一个转置模块（Transpose Module）：V 先按 token 写入、再按行读出，把”行式访问”转成”token 式访问”，从而跟 Q 的细粒度流水线对齐。

这里有个细节值得注意：K 和 V 缓冲的内容会被读 COT 次（COT = 输出通道方向的循环次数，见下文「并行度设计」一节）——因为 Q×Kᵀ 的输出 R 有 CO 个输出通道，每算一个输出通道的切片，就要把整个 K 重读一遍。所以 K/V 深缓冲不只是”存一下”，而是”多次重读的驻留缓存”。

解法二：深 FIFO 维持流水线不断流#

但深缓冲只解决了 K/V 的供给问题，还不够：Q 分支和残差分支在 K/V 还没填满时如果继续向前跑，会追上前面的数据依赖（Q 要等 K/V 就绪才能算），从而阻塞整个流水线。为此 HG-PIPE 在所有四个分支都加了深 FIFO，让每个分支都能独立缓冲一段数据，即使某个分支暂时停摆，其他分支还能继续灌数据。

FIFO 要多深？论文的做法是用仿真实验找最浅深度：逐步减小 FIFO 深度直到出现死锁，取恰好不死锁的深度。典型值是 512。这是一个很”工程”的回答——不追求理论最优，而是用仿真逼近、留出安全余量。

时间图：三张图的数据流#

论文 Figure 6 用”每图 3 个 token”的简化例子展示了这套机制的时间行为（原文是时序图，这里把它整理成时刻表，这是理解混合粒度如何工作的关键）：

时刻	发生什么
T=0	流水线初始化：图 1（蓝色）的第一个 token 进入前一阶段，残差 token 和 Q token 存入各自的深 FIFO，K、V token 直接进深缓冲（V 先过转置）
T=3	图 1 的全部 K、V 已缓冲完毕，数据依赖（Q 需要全部 K）满足，第一个 Q token 被消费，产生第一个注意力分数 token A。与此同时图 2（红色）的 token 已经开始流入——注意，图 2 的 K/V 还在路上，图 1 的注意力还没算完，两张图在流水线上重叠处理
T=6	图 1 的 Q 全部处理完，K/V 缓冲清空，开始装载图 2 的数据
T=7	进入图 2 的处理循环，之后每张图都按这个节奏重叠推进

这个例子说明了两件事：第一，流水线在图片之间是重叠的，填满之后每张图的吞吐只由最慢的模块决定（II = 启动间隔）；第二，K/V 深缓冲 + 四路深 FIFO 让”等待依赖”这件事只发生在流水线启动阶段（首张图的 T=0~3），稳态下没有气泡。

论文 Figure 7 则从硬件时序视角把”混合”二字落到了具体模块上（同样以文字复述）：QKV 生成模块（QKV Gen）在 LayerNorm 还没算完时就开始接收数据——这是细粒度层的部分重叠；而 Q×Kᵀ 必须等 K 缓冲装满才能启动——这是粗粒度层的依赖等待；残差缓冲的成本比传统 PIPO 实现降低了 83.3%——论文原文的表述是”residual buffer cost is significantly reduced by 83.3% compared to traditional PIPO implementation”。注意这里的 83.3% 是相对 PIPO 双缓冲而言：混合粒度下残差只走一条深 FIFO，而不是存双份整张量缓冲。

并行度设计：让每个模块的节奏严丝合缝#

光有数据流还不够——流水线里 20,000 多个 MAC 怎么排布、每个模块算多快，决定了流水线能不能满速跑。这一节是 HG-PIPE 最”设计方法”的部分。

Tiled GEMM 与三种并行维度#

HG-PIPE 的矩阵乘采用 Output Stationary（OS）数据流：每个 MAC 的输出（部分和）固定驻留在计算单元里，输入激活和权重流动过来累加，避免部分和的搬运。矩阵乘有三个循环维度：Token 方向（T）、输入通道方向（CI）、输出通道方向（CO），每个维度都做 tiling（分块），并在每个维度上展开并行。记法如下：

符号	含义
$\mathtt{T}$	序列长度（token 数）
$\mathtt{CI}$	输入通道数（嵌入维度）
$\mathtt{CO}$	输出通道数（隐藏维度）
$\mathtt{TP}$	Token 方向的并行度
$\mathtt{CIP}$	输入通道方向的并行度
$\mathtt{COP}$	输出通道方向的并行度
$\mathtt{TT} = \mathtt{T}/\mathtt{TP}$	Token 方向的循环次数
$\mathtt{CIT} = \mathtt{CI}/\mathtt{CIP}$	输入通道方向的循环次数
$\mathtt{COT} = \mathtt{CO}/\mathtt{COP}$	输出通道方向的循环次数

一次矩阵乘（输出形状 $\mathtt{T} \times \mathtt{CO}$ ）的总工作量是 $\text{MOPs} = \mathtt{T} \times \mathtt{CI} \times \mathtt{CO}$ （百万次乘加），并行度为 $\mathtt{P} = \mathtt{TP} \times \mathtt{CIP} \times \mathtt{COP}$ 个 MAC 单元。而整个模块完成一次推理需要的周期数（II，Initiation Interval）是三个方向的循环次数相乘：

\text{II} = \mathtt{TT} \times \mathtt{CIT} \times \mathtt{COT}

直觉上可以这样理解：一次矩阵乘的输出张量是 $\mathtt{T} \times \mathtt{CO}$ ，被并行度切成 $\mathtt{TT} \times \mathtt{COT}$ 个输出 tile；每个输出元素还需要沿着输入通道方向累加 $\mathtt{CIT}$ 次（每次读入 $\mathtt{CIP}$ 个输入通道的切片）。所以一个模块从头到尾算完一次推理所需周期数，正好是三个方向 tile 数的乘积 $\mathtt{TT} \times \mathtt{CIT} \times \mathtt{COT}$ 。

设计目标一：流水线平衡#

整条流水线的 II 是所有阶段 II 的最大值：

\text{II}_{\text{accelerator}} = \max(\text{II}_{\text{stage1}}, \text{II}_{\text{stage2}}, \cdots, \text{II}_{\text{stageN}})

如果各阶段不均衡——某个模块算得慢——快的模块就会空转等待，产生气泡（bubble），流水线有效吞吐直接掉到最慢模块的速度。论文 Figure 9a 画了这个问题：上图是失衡状态，Matmul1 的 II 明显长于其他模块，下游都停下来等它；下图把更多 MAC 资源分配给 Matmul1，各阶段 II 对齐，气泡消除。下图就是本文的配图之一：

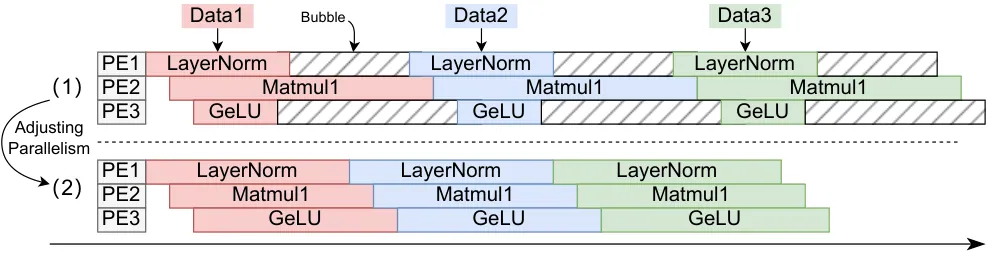

并行度调整的两个目标：上图消除失衡气泡，下图通过缩放并行度改善 BRAM 布局效率

（图片来源：论文 Figure 9，CC BY-NC-SA 4.0）

注意 Figure 9a 里被平衡的正是 Q×Kᵀ 和 R×V 这两个动态矩阵乘——它们工作量一样（2.46 MOPs），并行度必须配平，否则注意力内部就出气泡。

设计目标二：BRAM 利用效率#

第二个目标更隐蔽但同样致命：权重要在片上冻结（freeze），尽量不访存，而权重的内存布局由并行度直接决定。论文 Figure 9b 画的就是这个例子（以文字复述）：假设权重矩阵按 (CIP, COP) 的二维排布存进 BRAM，BRAM 是一个固定尺寸的格子（宽 $\text{B}_{\text{width}}$ 位、深 $\text{B}_{\text{depth}}$ 项）。Layout 1 里某个 (CIP, COP) 组合恰好把一个 BRAM 撑满还多出一行，于是要用两个 BRAM，第二个浪费大半；把 CIP 减半后（Layout 2），同样的数据用一整个 BRAM 正好装下，效率 100%。

一个矩阵乘模块需要的 BRAM 数可以精确算出来：

\#\text{BRAM} = \left\lceil \cfrac{\text{DW}_{\mathbf{w}} \cdot \mathtt{CIP} \cdot \mathtt{COP}}{\text{B}_{\text{width}}} \right\rceil \cdot \left\lceil \cfrac{\mathtt{CIT} \cdot \mathtt{COT}}{\text{B}_{\text{depth}}} \right\rceil

其中 $\text{DW}_{\mathbf{w}}$ 是权重的位宽。第一个向上取整是”每个 BRAM 行能放几个权重、需要几行”（宽度维度），第二个是”每个 BRAM 能存几行、需要几个 BRAM”（深度维度）。对应地，BRAM 利用效率定义为实际数据量与总容量的比：

\eta = \cfrac{\text{DW}_{\mathbf{w}} \cdot \mathtt{CI} \cdot \mathtt{CO}}{\#\text{BRAM} \cdot \text{B}_{\text{width}} \cdot \text{B}_{\text{depth}}}

分子是权重矩阵的真实总位数，分母是所分配 BRAM 的总容量。 $\eta = 100\%$ 意味着每一个 BRAM 位都被用上了。

并行度设计结果：DeiT-tiny 的完整账本#

论文没有用自动化搜索——因为 Transformer 每层结构相同、形状相同，设计空间很小，手调就够——直接给出了 DeiT-tiny 上所有模块的并行度配置（论文 Table 1）：

模块	$\mathtt{TT}$	$\mathtt{CIT}$	$\mathtt{COT}$	MOPs	并行度 P	II（周期）	$\eta$
MHA·LayerNorm	98	192	—	0.11	2	56448	—
MHA·QKV Gen	98	32	16	2.41	48	50176	100%
MHA·QK MatMul	98	16	28	2.46	56	43904	68.1%
MHA·Softmax	98	196	—	0.11	2	57624	—
MHA·RV MatMul	98	28	16	2.46	56	43904	68.1%
MHA·Output Proj	98	16	32	7.23	144	50176	100%
MHA·Residual Add	98	192	—	0.038	2	18816	—
MLP·LayerNorm	98	192	—	0.11	2	56448	—
MLP·MatMul1	98	16	32	28.9	576	50176	100%
MLP·GeLU	98	98	—	0.15	4	37632	—
MLP·MatMul2	98	32	16	28.9	576	50176	100%

读这张表有几个要点：

第一，II 高度接近但刻意不相等。所有矩阵乘模块的 II 都在 43904~50176 之间，而故意让 Softmax 成为 II 瓶颈（57624）——为什么？因为论文”为了节省 DSP 资源，选择让非线性算子成为 II 瓶颈”。Softmax 的并行度只要 2，其他算子拉满对齐到它，这样非线性函数这块最省资源。整个加速器的 II = 57624 周期。

第二，静态权重的模块全部做到 100% BRAM 效率（QKV Gen、Output Proj、MatMul1/MatMul2）——它们冻结权重，BRAM 是主要消耗，必须榨干。而动态权重的 QK/RV MatMul 只有 68.1%——它们缓存的是激活（K/V 张量）而非权重，且要兼顾深缓冲和转置的布局，效率打折扣是权衡后的结果。

第三，Residual Add 只给了 TP=2 的最小并行度（II 只有 18816，远低于瓶颈），意味着残差加法模块永远在空转等待——论文解释了为什么不心疼：它只有 0.038 MOPs，是整条流水线里工作量最小的模块，就算把它并行度拉满也省不了几个周期，反而要浪费逻辑资源。让最闲的模块继续闲，是成本最优解。

第四，LayerNorm 和 Softmax 各需要三遍扫描（II 是 3 倍的单遍成本）：一遍算均值/最大值，一遍算方差/指数，一遍做归一化/累加。所以表格脚注说”for LayerNorm and Softmax modules, three passes are needed, therefore they require 3 times cycles”。

这套并行度设计的产出是：总并行 MAC 数 = 576（MLP 最大）+ 144 + 56×2 + 48 + 若干非线性单元的并行度，凑出 20,000+ MAC 规模（Vitis HLS 展开后的最终实现）。

LUT-based 算子：把”算”变成”查”#

现在讲第二个支柱：怎么让非线性函数不吃 DSP。核心思想一句话：函数值采样成表，查表代替计算；索引计算用 2 的幂缩放代替乘法。论文一共用了七招，每一招都值得拆开看。

第 1 招：LUT-based MAC——乘法也是”查表”#

先看最基本的：LUT 怎么算乘法。以两个 3-bit 操作数相乘为例，结果最多 6 bit。乘法本质是一个 6 输入（3+3）→ 6 输出的布尔函数，可以分解成 6 个独立的 6 输入单输出布尔函数——每个输出位一个函数。FPGA 的 LUT-6 恰好是 6 输入 1 输出，于是 3-bit × 3-bit 乘法 = 6 个 LUT-6，零 DSP。这个技巧 LUTNet 等前作已经用过，HG-PIPE 继承下来并把它推广到非线性函数上。

当然代价是：位数越高，LUT 消耗指数增长。3-bit 乘法 6 个 LUT，4-bit 乘法就要 16 个 LUT-6（8 个输出位 × 8 输入）。所以 LUT-MAC 必须配合低比特量化：HG-PIPE 的激活和权重都量化到 3~4 bit（A4W4 / A3W3 两档配置），量化方案来自 “Variation-aware ViT quantization”（论文 arXiv:2307.00331）。这也是低比特量化的成本：3-bit 满配的精度 71.05% 比全精度 DeiT 的 74.5% 低约 3.5 个点，换 4-bit 配置精度可以回到 74.37%（ZCU102 版实测）。

第 2 招：Power-of-Two 索引——把乘法换成移位#

表化非线性函数的第一步是算索引（查表地址）：把连续输入值离散化到 $2^n$ 个格子。传统做法是线性映射：

\text{index} = \left\lceil (\text{data}-\alpha) \times \cfrac{2^{n}-1}{\beta-\alpha} \right\rfloor

其中 $(\alpha, \beta)$ 是输入张量的数据范围， $n$ 是表地址位宽。但这个映射需要一次高精度乘法（缩放因子乘上差值）——又是 DSP，与表化的初衷矛盾。

HG-PIPE 引入 Power-of-Two 量化（PoT，来自 Miyashita 等人的对数数据表示工作）的思路：把缩放因子近似成最近的 2 的幂，乘法就变成移位：

\text{index}_{\text{PoT}} = (\text{data}-\alpha) \gg s_{\text{PoT}}, \quad \text{其中 } s_{\text{PoT}} = \left\lceil \log_2 \left( \cfrac{\beta-\alpha}{2^{n}-1} \right) \right\rceil

注意 $s_{\text{PoT}}$ 用了向上取整而不是四舍五入，论文特别说明：这是为了避免索引溢出（上取整让缩放因子偏大，索引偏小，安全）。

代价是边界不再对齐：输入最大值 $\beta$ 不再精确映射到最大索引 $2^n-1$ ，最顶端的格子可能没被用到。论文 Figure 10a 画得很清楚：蓝条是输入分布，黑色虚线是精确映射（边界对齐），红色箭头是 PoT 映射（静态移位，不保证对齐）。这是一次”精度换资源”的明码交易——表索引的乘法（DSP）换成了移位（免费）。

第 3 招：GeLU-ReQuant 算子融合#

量化网络里每个矩阵乘之前都插着量化器（ReQuant），把激活重新量化回低位。GeLU 后面紧跟一个 ReQuant。把两个函数合成一个查表：与其先查 GeLU 表再算 ReQuant（两跳），不如直接对复合曲线采样，一张表搞定。论文 Figure 10b 展示了这个融合过程：左边是 GeLU 曲线，中间是 4-bit ReQuant 的阶梯曲线，右边是融合后的复合曲线——采样直接打在复合曲线上。

好处：省掉一半的表访问逻辑，也省掉 ReQuant 的 DSP（见下一条）。这个思路本质上是”算子融合”思想在表实现上的应用，跟 vLLM 里把 RMSNorm 融进 GEMM kernel 是同一个哲学。

第 4 招：ReQuant 直接表化#

融合不掉的 ReQuant（比如矩阵乘输出端的、Softmax 前后的）仍然各吃 1 个 DSP。HG-PIPE 把 ReQuant 也当成非线性函数表化：

\text{ReQuant}(x) = \operatorname{clamp}\left( \left\lceil (x-\alpha_{\text{int}}) \cdot S_{\text{fixed}} \right\rfloor, Q_{\text{min}}, Q_{\text{max}} \right)

其中 $\alpha_{\text{int}}$ 是整数零点、 $S_{\text{fixed}}$ 是定点缩放因子。索引计算同样用 PoT 移位。实验表明 64 项的表就足够保住精度——低比特量化的一个红利：输出只有 $2^4=16$ 个合法值，表天然就小。

第 5 招：联合表范围校准（Joint Table Range Calibration）#

在实现 ReQuant 表和融合表时，论文发现一个浪费：clamp 的两端产生大量重复表项。比如 4-bit 输出的合法范围只有 16 个值，而表有 64 项，输入分布两端被 clamp 截断的区域对应同一输出值，白占了表项，等于浪费了表的”表达能力”。Figure 10c 里两端橙色的部分就是重复项。

校准算法很直接：迭代地找到最低有效索引（LSI）和最高有效索引（MSI）——即输入分布实际覆盖的表项范围——据此重算数据范围 $(\alpha, \beta)$ ，更新表，再重新统计，直到范围稳定。校准后 LSI 映射到 0，MSI 落到右边界附近；由于 PoT 近似，右端仍会残留少量重复项，但这是可接受的。消融实验证明这一招值 0.3~0.5 个点精度。

第 6 招：分段表（Segmented Table）处理高动态范围倒数#

Softmax 里的倒数（Recip，1/x，x ∈ (0,1]）有个麻烦：函数在接近 0 的地方陡峭、接近 1 的地方平坦，动态范围极高。均匀采样一张表要很密才压得住 0 附近的误差——论文说初始实现需要整整一个 BRAM bank（1024 深 × 36 宽）才够精度。

解法是分段：在 x 的前 1/8 处切开——陡峭段（0 ~ 1/8）单独用更密的采样（更多表项 + 独立缩放因子），平坦段（1/8 ~ 1）用稀疏采样。分界点是经验选的（“we empirically divide the input range at the first 1/8”）。Figure 10d 画了对比：橙色线是均匀表的绝对误差，蓝色是分段表的误差，分界点标注在曲线上。效果：MSE 从 0.032 降到 0.0034，差不多一个数量级，而表的总深度只有 128（64×2）。

第 7 招：逆指数表（Inversed Exponential Table）——零点的选择决定成败#

最后这招是全文最微妙的一个细节，也是消融实验里最关键的（去掉它精度掉 42 个百分点）。

先看问题：对 Exp 直接套用第 2 招的 PoT 索引会带来灾难性的精度损失。论文的分析是：Softmax 为了保证数值稳定，每个元素先减去所在组的最大值：

\text{Softmax}(\mathbf{x}) = \frac{\text{Exp}(\mathbf{x}-\mathbf{x}_{\text{max}})}{\sum \text{Exp}(\mathbf{x}-\mathbf{x}_{\text{max}})}

这导致输入范围的最大值被锚定到 0（ $\beta = 0$ ）。而第 2 招的 PoT 索引以最小值 $\alpha$ 为零点。锚点一错位，最敏感的锚值区域（接近 0 的输入，对应 Softmax 里概率最大的元素）恰好落在索引最粗糙的地方，精度崩盘——消融实验里 3-bit 量化下掉了 42.25% 的精度，直接让模型变成随机猜测。

解法一句话：把零点换成最大值。索引方向反转，从最大值往小数：

\text{index}_{\text{PoT}} = (\beta-\text{data}) \gg s_{\text{PoT}}, \quad \text{其中 } s_{\text{PoT}} = \left\lceil \log_2 \left( \cfrac{\beta-\alpha}{2^{n}-1} \right) \right\rceil

这样指数函数的输入（ $\beta - \text{data}$ ，非负）从 0 开始递增，而数据 $\text{data}$ 恰好等于 $\beta$ （即 Softmax 中最大的元素、概率最大的位置）时索引为 0——最敏感的区域拿到了最精确的索引，而索引值本身仍然只是移位，不花 DSP。论文把这称为 “Inversed Exponential Table”（逆指数表）。消融实验里这一招单独把精度从 28.80% 拉回接近正常水平，是整个表化方案里最关键的一步。

七招合力的资源账#

论文 Figure 11c 给出了每个非线性函数表化前后的资源对比：

函数	表深度	表位宽	LUT-6 消耗（前 → 后）	DSP（前 → 后）
Exp	64	8	945 → 50	7 → 0
GeLU	64	3	1650 → 43	26 → 0
Recip	64×2	8	196 → 72	8 → 0
Rsqrt	64	12	425 → 48	9 → 0
ReQuant	64	3	0 → 3	1 → 0

LUT 消耗平均降一个数量级（因为浮点实现的”逻辑”被换成了一次简单的查表），DSP 全部清零。整套优化的净效果：DSP 从 3024 降到 312（降 89.6%），精度损失可以忽略。

实验：两个平台上的硬数据#

实验设置#

模型：DeiT-tiny（2.5 GFLOPs/张、550 万参数）和 DeiT-small（9.2 GFLOPs、2200 万参数），精度 A4W4 或 A3W3。
平台：ZCU102（UltraScale+，用于跟历史方案直接对比）+ VCK190（Versal，用于单芯片全量部署）。
测量：吞吐用 PYNQ 框架测，功耗用 Xilinx BEAM 工具测。

时序验证：混合粒度确实没有气泡#

论文 Figure 12 是用 RTL 仿真画出的各模块时序图，几个数字值得对一遍：

图片逐张进入流水线，第一张图（Image1）加载完成后第二张立刻开始——重叠执行成立；
MHA block 有粗粒度的缓冲行为，输出第一个 tile 略延迟（K/V 缓冲时间）；
第三张图起，稳态 II 稳定在 57,624 周期——与 Table 1 的预测完全一致（Softmax 的 57624），说明流水线平衡设计在仿真里兑现了；
Image1 全程耗时 824,843 周期 = 1.94 ms（首张图的流水线填充成本）；
用稳态 II 折算：每张图 0.136 ms，理想帧率 7353 FPS，实测 7118 FPS 达到理想值的 96.8%——剩下 3.2% 是首图延迟的摊销和边界效应。

这个”实测/理想 = 96.8%“是论文最有说服力的一张成绩单：它证明气泡基本被消灭干净了。

与既有工作的对比#

论文 Table 2 是最全的对比，我按 DeiT-tiny 口径整理（另有 Deit-small 一行放在最后）：

工作	范式	平台	频率	精度	FPS	LUTs	DSPs	BRAMs	功耗
V100 GPU	GPU	V100	1455 MHz	fp32	2529	—	—	—	—
Deit Baseline（TCAS-I 2023）	时序	ZCU102	300 MHz	A8W8	245	114k	1268	648	29.6W
AutoViTAcc（FPL 2022）	时序	ZCU102	150 MHz	A4W4+A4W3	155.8	193k	1549	—	10.34W
HeatViT（HPCA 2023）	时序	ZCU102	150 MHz	A8W8	183.4	137.6k	1968	355.5	9.45W
SSR（FPGA 2024）	粗粒度流水线	VCK190	PL 250MHz / AIE 1GHz	A8W8	4545	619k	14405*	1456	46W
HG-PIPE（4-bit）	混合粒度	ZCU102	375 MHz	A4W4	1579	514k	78	1284	21.9W
HG-PIPE（4-bit）	混合粒度	VCK190	425 MHz	A4W4	3629	212.7k	156	324.5	43.4W
HG-PIPE（3-bit，满配）	混合粒度	VCK190	425 MHz	A3W3	7118	669k	312	1006.5	46.7W
HG-PIPE	混合粒度	VCK190	350 MHz	A3W3	1490（Deit-small）	869k	312	2748†	48.1W

（*SSR 的 DSP 数 14405 是把 394 个 AI Engine 按 1 AIE = 32 DSP 归一化后的等效值；†此处 2748 是 718.5 BRAM + 36 URAM 按 1 URAM = 8 BRAM 归一化的结果。）

注意 HG-PIPE 自己在 VCK190 上有两档配置：4-bit 量化用 212.7k LUT 就跑到 3629 FPS；把并行度和表精度拉满到 3-bit、669k LUT，才冲到 7118 FPS。Deit-small 因为是 9.2 GFLOPs 的大模型，同样 312 DSP 只能跑 1490 FPS。几个关键读法：

对 GPU：2.81 倍。 V100 跑 fp32 的 DeiT-tiny 是 2529 FPS，HG-PIPE 是 7118 FPS。注意这不是同精度的公平比较（fp32 vs 3-bit），但论文的目的正是展示”FPGA + 量化 + 定制数据流”这条组合路线的潜力——能效上的差距更夸张，V100 的 GOPs/W 没给，但 HG-PIPE 的 381 GOPs/W 已经比 SSR 的 246 高 55%。

对时序架构（同平台 ZCU102）：2.78 倍。 论文摘要口径下，ZCU102 上 HG-PIPE 的吞吐是 AutoViTAcc 等既有工作的 2.78 倍（贡献节里写的是 2.72 倍，两处数值口径略有差异），资源效率（GOPs/kLUT）从 AutoViTAcc 的 7.35 提到 HG-PIPE 的 18.55，即 2.52 倍。

对粗粒度流水线（SSR）：DSP 是决胜点。 SSR 用 619k LUT + 等效 14405 DSP（含 AIE）换 4545 FPS；HG-PIPE 用 669k LUT + 312 DSP 换 7118 FPS。HG-PIPE 的 DSP 只有 SSR 的 2.2%——这就是 LUT 算子实现的价值：同样的 LUT 盘子，DSP 省下来换吞吐。

一个反常数据点：HG-PIPE 的功耗（46.7W）比 ZCU102 上所有方案都高。原因很简单：VCK190 是 Versal 旗舰，425 MHz 高频 + 全片 LUT 翻转，功耗自然高。但折算到能效（GOPs/W = 381）仍然碾压所有对手，因为吞吐涨得更快。

消融实验：每个技巧值几个点#

论文 Figure 11b 对四个近似技巧做了消融（DeiT-tiny，3-bit 和 4-bit 两档）：

去掉的技巧	DeiT-tiny 3bit 精度	DeiT-tiny 4bit 精度
完整方案	71.05%	74.37%
w/o 逆指数表	28.80%（−42.25%）	48.87%（−25.50%）
w/o ReQuant 校准	70.56%（−0.49%）	74.08%（−0.29%）
w/o GeLU 校准	69.49%（−1.56%）	72.44%（−1.93%）
w/o 分段倒数表	70.57%（−0.48%）	74.04%（−0.33%）

注意量级差异：逆指数表是”生死攸关”级（−42%），其余三个都是”锦上添花”级（−0.3% ~ −1.9%）。这很符合直觉——Softmax 的锚点问题是结构性的（前面第 7 招的分析），而表范围校准只是省表项。也提醒我们：做硬件近似时，数值结构的敏感性远比资源节省量更重要，先把结构性错误修掉，再谈优化。

LUT 优化的总账#

Figure 11a 展示了 DSP 消耗随优化逐步推进的变化轨迹：

浮点全精度实现：14304 DSP（直接不可行）；
上低比特量化 + LUT-MAC：降到 3024 DSP（仍超 VCK190 容量）；
非线性函数全表化（PoT）：降到 312 DSP，但精度崩到 28.80%；
逆指数表 + 校准 + 分段表逐步救回精度，DSP 始终 312。

这条轨迹把”资源-精度”的博弈过程完整展示出来：先砍资源，再补精度，最后收敛在 312 DSP / 71.05%（3-bit）/ 74.37%（4-bit）。

小结与启发#

HG-PIPE 的核心贡献可以压缩成三句话：

混合粒度流水线：层间用细粒度 FIFO 流式衔接（缓冲小、无片外访存），注意力内部的 K/V 用深缓冲 + 转置模块 + 深 FIFO 处理乱序访问（兼容 ViT 的全局依赖），残差缓冲成本比粗粒度 PIPO 方案降 83.3%，配合并行度耦合设计把流水线推到 96.8% 的理想效率；
LUT-based 算子：PoT 移位索引、GeLU-ReQuant 融合、联合表范围校准、分段倒数表、逆指数表五个技巧，把非线性函数的 DSP 消耗清零，整机 DSP 从 3024 降到 312（−89.6%）；
可验证的成绩：VCK190 单芯片 7118 FPS / 17.8 TOP/s，V100 的 2.81 倍；ZCU102 上比 AutoViTAcc 吞吐高 2.78 倍、资源效率高 2.52 倍。

这篇论文最有价值的不是那 7118 FPS 的数字，而是几个可以迁移到任何加速器设计的方法论：

先画 Roofline，再动手。论文的第一张图就把四条路线各自的天花板算清楚了，所有设计决策都对着这个天花板做。做 GPU kernel 或其他加速器优化同理：先算清是带宽受限还是计算受限，再决定优化方向。
“让最闲的继续闲”。Residual Add 只有 0.038 MOPs，就不给它并行度，让它空转。资源要用在产出最高的地方——这是工程直觉，不是数学结论。
数值结构优先于查表密度。逆指数表的教训说明：硬件近似的失败往往不是表不够大，而是锚点选错。做任何数值近似前，先分析数据分布的结构（最大值在哪、零点在哪、曲率在哪）。
异步去中心化控制。20000 个 MAC 用局部握手 + FIFO 而不是集中调度，避开长布线、保住频率。这个思想在芯片设计里叫 Globally Asynchronous Locally Synchronous（GALS），值得了解。

想继续深挖的读者：HG-PIPE 的完整代码在 GitHub hguq/HG-PIPE（HLS 源码 + SpinalHDL 仿真 + Jupyter 板级测试），支持 VCK190 复现；它跟 FPGA 加速器完全拆解（二）里讲的 FlightLLM 恰好是两条路线：HG-PIPE 是”整网全流水线、数据不出片”，FlightLLM 是”编译映射 + 稀疏，让 LLM 也能上 FPGA”——一个面向 ViT、一个面向 LLM，一个重数据流、一个重编译，对照着看能更完整地理解 FPGA 加速器的设计空间。

音乐

音乐
