FPGA 加速器完全拆解（一）：可重构硬件、设计空间与经典推理引擎

背景：GPU 与 ASIC 之间，为什么还需要 FPGA#

前面拆解 TPU v1 时，我们看到了 AI 推理加速的”专用派”：Google 用 15 个月造出一颗只跑推理的 ASIC（专用集成电路），用脉动阵列把矩阵乘法做到极致，换来 92 TOPS 的峰值算力。但 ASIC 有个致命缺点——设计一版要流片，动辄数百万美元、一年起步的周期，而且一旦模型结构变了（比如从卷积变成 Transformer、从稠密变成稀疏），硬件就废了。GPU 则是另一个极端：什么模型都能跑，软件生态无敌，但代价是通用的 SIMT 处理器要花大量晶体管去处理取指、译码、调度、缓存一致性这些”与计算无关”的事务。

FPGA 恰好站在两者之间：买回来的时候是一块空白的”万能电路”，用 bitstream（配置文件）可以把它变成任何想要的电路；过几个月模型变了，重新生成一份 bitstream 再加载一次，硬件就跟上了。这就是”可重构”三个字的全部含义。

用一句话概括三家定位：

平台	本质	优势	劣势
GPU	大规模并行通用处理器	生态无敌、算力巨大、什么都能跑	延迟不确定性、能效浪费在通用性上
ASIC	为一种算法刻死的电路	性能/能效天花板最高	流片贵、周期长、算法一变就作废
FPGA	可反复改写的电路	性能接近 ASIC、灵活性接近软件	频率低、开发门槛高

这个定位不是空想，而是真金白银的市场选择：2015 年 Intel 以 167 亿美元收购 FPGA 双雄之一的 Altera；2020 年 AMD 以 350 亿美元收购另一家 Xilinx，随后把 CPU（AMD）+ GPU（AMD）＋ FPGA（Xilinx）整合成统一的 AI 平台，推出了带 AI Engine 阵列的 Versal 系列。三大厂商都在押注”可重构硬件在 AI 时代的价值”。

本文是系列第一篇，先解决三个问题：FPGA 到底由什么组成、为什么适合做 AI 推理、经典加速器是怎么设计的。下一篇再进入 FPGA 上的 LLM 推理（CXL 内存解聚、KV 压缩引擎、Versal AI Engine 等）。

FPGA 硬件基础：四种基本资源与可重构的本质#

理解 FPGA 最快的方式，是把它的裸片想象成一张布满网格的棋盘：

可编程逻辑块（CLB）——棋盘上的格子，用来实现任意逻辑；
可编程互连——格子之间的连线，决定谁和谁相连；
DSP 块——嵌在棋盘里的专用乘法器/累加器；
BRAM——嵌在棋盘里的专用存储块。

“可重构”的秘密在于：芯片上电后，一个叫 bitstream 的二进制文件被加载进遍布全片的配置 SRAM，这些配置位决定了每个格子做什么、每条连线通不通。 所以同样的裸片，加载 A 文件是一颗路由器芯片，加载 B 文件是一颗神经网络加速器。这是 FPGA 与 CPU/GPU/ASIC 最本质的区别：后三者电路是出厂焊死的，FPGA 的电路是”软件定义”的。

可编程逻辑块：LUT 与触发器#

一个 CLB 内部的核心元件是 LUT（查找表）。Xilinx 7 系列及之后的器件使用 6 输入 LUT：它本质是一块 64 位 SRAM，6 个输入作为地址，查表输出 1 位结果。任意 6 输入的布尔函数都可以提前算好真值表写进这 64 位里——这就是”查找表”的由来：不实现具体的与门或门，而是把”真值表”存起来。一张 6 输入 LUT 可实现的函数数量是：

N_{func} = 2^{2^6} = 2^{64}

即 64 位真值表可以穷举 64 种输入组合各自对应的输出，所以它等价于”任何 6 输入布尔函数”。4 个 LUT 加上 8 个触发器（Flip-Flop，用来寄存一拍数据、构成流水线）组成一个 slice，两个 slice 组成一个 CLB。现代 FPGA 上这样的 CLB 数以万计，正是这些 LUT 构成了加速器里的加法树、比较器、状态机、译码逻辑。

LUT 还有一个特性对 AI 加速很重要：它不仅能当逻辑用，还可以被配置成分布式 RAM 或移位寄存器。小型的中间缓冲、行缓冲（行缓冲通常只存 2-3 行像素/特征值）用 LUT 实现，BRAM 则留给大块数据。

可编程互连：FPGA 的隐形瓶颈#

格子之间靠可编程互连网络连接：布线通道里有大量金属线段，线段交点处有可编程开关盒（switch box），bitstream 决定每个开关通断。互连是 FPGA 最被低估的资源——它占了裸片面积的最大份额，而且信号经过可编程开关的延迟远高于 ASIC 里的直连金属线。这就是为什么同工艺下 FPGA 的频率（通常 200-500 MHz）远低于 GPU（1.5-2 GHz）和 ASIC：逻辑本身不难做快，难的是把信号在可编程网络中传得快。后面你会看到，所有 FPGA 加速器设计的核心思想之一，就是”尽量减少跨互连的数据搬运，把数据留在计算单元内部流动”。

DSP 块：MAC 的硬件化身#

神经网络的基本运算单元是乘累加（MAC）。FPGA 厂商在逻辑阵列中嵌入专门的 DSP 块来做这件事。以 Xilinx 7 系列最常见的 DSP48E1 为例：它包含一个 $25\times18$ 位有符号乘法器、一个 48 位累加器/加法器，支持乘加融合（ $A \times B + C$ ），还支持相邻 DSP 块级联形成更宽的加法链。一片 XCKU060 有 2,760 个 DSP 块，每个时钟周期可完成一次乘法累加，所以理论上 200 MHz 下纯 MAC 峰值约为：

2{,}760 \times 1 \times 200\text{ MHz} \approx 552\text{ G MAC/s}

即约 1.1 TOPS（按 1 MAC = 2 ops 计）。这个数字远小于 GPU 的几十 TOPS，但注意两点：DSP 可以按需只跑 INT8/INT4（INT8 时部分器件一个 DSP 可拆成两个 MAC），而且 FPGA 的全部算力都在”做有用的乘法”，没有调度、没有访存排队浪费。DSP 块数量是 FPGA 加速器设计中最硬性的资源约束——设计的第一步往往是数一数模型一层需要多少个乘法器，再看片子上够不够。

BRAM：片上存储块#

BRAM 是 FPGA 的片上存储，Xilinx 7 系列每块 18 Kb/36 Kb，可配置成不同位宽的双口 RAM。一片 XCKU060 有 1,080 块 36 Kb BRAM，合计约 4.9 MB。BRAM 是加速器的”缓存”：权重、激活、中间结果放 BRAM，访问延迟几个周期、能耗远低于片外 DRAM。BRAM 总量决定了”模型权重能不能全部放片上”——这是 FPGA 加速器设计中最关键的分水岭之一（EIE 那节会看到 45nm 工艺下 DRAM 与 SRAM 的能耗差三个数量级）。

可重构性：静态重构与动态部分重构#

bitstream 加载分两种：静态重构——上电时加载一份完整 bitstream，整个芯片变成一套电路，运行中不再变化；动态部分重构（DPR）——运行中只重写芯片的某个区域，其他区域照常工作。DPR 是 FPGA 独有的杀手锏：模型换层时，可以在线把”当前层的加速电路”换成”下一层的加速电路”，同一份硬件资源时间复用给不同算子（后文 Brainwave 的”合成期参数化”思路与其异曲同工）。

为什么 FPGA 适合做 AI 推理#

讲完资源，回答核心问题：这些”积木”凭什么用来加速 AI 推理？四个理由。

1. 精度可以量身定制#

GPU 的算力是按 FP16/BF16/INT8 等少数几种固定格式设计的，Tensor Core 只支持这几种。而 FPGA 的 DSP 块和 LUT 算术电路是”按 bitstream 铺出来的”，精度完全由设计者决定：INT8、INT4、INT2、块浮点（block floating point，一组数共享一个指数）、甚至二值（1 bit）都可以。位宽每砍一半，BRAM 能放的权重多一倍、DSP 能做的 MAC 多一倍。

最极端的例子是 FINN 框架（FPGA 2017，arXiv 1612.07119）：它把权重和激活全部压成二值 $\{-1, +1\}$ ，乘法变成同或（XNOR）运算，加法变成 popcount（数 1 的个数），于是 DSP 块根本不需要了——用 LUT 直接铺出 XNOR-popcount 加法树。结果是，在仅 25W 功耗的 ZC706 开发板上，MNIST 分类达到 1,230 万张/秒（延迟 0.31 µs，准确率 95.8%），CIFAR-10 达到 2.19 万张/秒（延迟 283 µs）。这在当时是 FPGA 上报告过的最快分类速率。二值网络在 ImageNet 上精度损失还太大（ResNet-18 二值化后 top-5 从 89% 掉到 73%），实用性有限，但它把”精度可定制”这个自由度展示得淋漓尽致：同样的硅片，只改 bitstream，就能在算力和精度之间滑动。

2. 数据流架构：去掉”取指译码”这层皮#

GPU 的每个 SM 都要从显存取指令、译码、调度——这是通用处理器为了”什么都能跑”付出的固定开销。FPGA 加速器则相反：把神经网络的计算图直接变成电路，每个算子是一个硬件模块，模块之间用布线直连，数据像流水一样从一个模块流到下一个。 这就是数据流（dataflow）架构：没有指令流，每个周期每个模块都在做自己的事。典型形态是 PE（处理单元）阵列 + 流水线：前一个模块算完的中间结果直接进后一个模块的寄存器，不需要写回内存再读出来。

要理解这个差异的价值，回想 TPU v1 文章里的 Roofline 模型：实际性能被”算力上限”和”带宽上限”两条线卡住。GPU 把数据从 HBM 读进寄存器要经过漫长的存储层级；FPGA 把权重常驻 BRAM、把中间结果留在流水线寄存器里，数据的”复用半径”被硬件布线天然缩短。FPGA 加速器因此对带宽的敏感度低得多，更靠近 Roofline 的算力线。

3. 确定性延迟：为 batch=1 而生#

在线交互式 AI（搜索排序、语音识别、聊天补全）有一个被 GPU 忽视的需求：请求逐个到达，几乎无法攒批。GPU 的设计哲学是”吞吐优先”——batch 越大越好，batch=1 时算力利用率常常惨不忍睹（想想 TPU v1 平均 28% 的利用率是怎么来的）。FPGA 的数据流架构没有”调度器”，电路本身就是并行度：无论来一个请求还是一百个请求，流水线照常每个周期吞吐一个结果，延迟是确定性的。 这正是 Microsoft 在 Brainwave 里选择 FPGA 的根本原因（后文详述）。

4. 能效：把数据留在片上#

EIE 论文（ISCA 2016）引用了一张 45nm 工艺的经典能量表，这张表是整个”为什么用 FPGA/ASIC 加速推理”讨论的基石：

操作	能耗 (pJ)	相对成本
32 位整数加法	0.1	1
32 位浮点加法	0.9	9
32 位 SRAM 读	5	50
32 位 DRAM 读	640	6,400

DRAM 读一次的能量是加法运算的 6,400 倍、SRAM 的 128 倍。 所以推理加速的本质问题不是”算得快”，而是”少去 DRAM”。FPGA 的 BRAM 总量虽然远小于 GPU 的 HBM，但它是”计算单元眼皮底下的存储”——权重常驻 BRAM，访问能耗只有 DRAM 的 1/128。后面 ESE 用 41W 功耗跑出 GPU 三倍的稀疏推理性能，靠的就是这条。

代价：频率与开发门槛#

当然也要说清代价。FPGA 的软肋：其一，频率低（数据中心 FPGA 一般 200-500 MHz，GPU 是 1.5 GHz+），同工艺下峰值算力被频率拖累；其二，DSP 块数量有限（XCKU060 才 2,760 个 DSP）；其三，开发门槛——用 RTL 手写一个加速器需要数月，用 HLS 虽然快但要忍受抽象层损耗。这也解释了为什么 FPGA 加速器论文几乎都是”算法-硬件协同设计”：模型剪枝/量化做得越狠，硬件越好做，效果越夸张。

设计方法：RTL 还是 HLS#

开发 FPGA 加速器有两条路线。

RTL（Verilog/SystemVerilog）：从寄存器传输级描述电路，精细控制每个周期、每个 BRAM 端口、每级流水。性能天花板最高，但开发周期以月计，调试困难。大多数经典加速器（EIE 的 ASIC 设计、ESE 的硬件主体）都用 RTL。

HLS（高层次综合）：用 C/C++ 描述算法，由工具（Vitis HLS / Vivado HLS）自动生成 RTL。开发者通过 pragma（编译指示）告诉工具怎么做硬件，三件套：

1
// 循环流水化：下一个迭代的加载可以与当前迭代的计算重叠
2
#pragma HLS PIPELINE
3
// 循环展开：把串行迭代变成并行电路（展开因子 = 并行度）
4
#pragma HLS UNROLL factor=4
5
// 数组分区：把一块 BRAM 拆成多块，支持并行读写
6
#pragma HLS ARRAY_PARTITION variable=weights type=cyclic factor=8

HLS 的意义在于把”设计空间探索”变成参数搜索：展开多少、分区几块、流水几级，改改 pragma 就能重新综合。FINN 就是完全用 HLS 实现的：它把每一层的计算资源（PE 数、SIMD 宽度）按吞吐目标”按层定制”，工具自动把 C++ 变成流式硬件。

无论哪条路线，设计第一步都是资源建模——算清楚每层需要多少 DSP、多少 BRAM、多少 LUT。以卷积层为例，若把输出通道维度展开 $P_o$ 路并行，需要的乘法器数量是：

N_{MAC} = C_{in} \times K_h \times K_w \times P_o

其中 $C_{in}$ 是输入通道数， $K_h \times K_w$ 是卷积核尺寸， $P_o$ 是同时计算的输出通道数。比如 $3\times3$ 卷积、 $C_{in}=64$ 、 $P_o=4$ ，就需要 $64\times9\times4=2{,}304$ 个乘法器——已经逼近一片大器件的 DSP 上限。于是就有了 FPGA 设计的经典权衡：用时间换面积——展开度不够的部分，用循环迭代（time-multiplexing）串行算。比如 depthwise 卷积（每通道一个核）不应该给每个通道配乘法器，而是只做 4-8 个 PE 循环复用遍历所有通道，LUT/DSP 占用可以降一个数量级，代价是延迟变长。

经典案例一：EIE——为压缩模型而生的稀疏推理引擎（ISCA 2016）#

第一个值得拆解的经典设计是斯坦福/微软等团队 2016 年发表在 ISCA 的 EIE（Efficient Inference Engine）。它虽然最终实现为 ASIC，但它的设计空间（稀疏 + 数据流 + 码本量化）直接催生了后来的 FPGA 稀疏加速器（包括下一节的 ESE），是理解 FPGA 加速器设计思路的最佳入口。

动机：算力便宜，内存昂贵#

EIE 出发点是团队的 Deep Compression 工作（Deep Compression 论文）：对训练好的网络做三步压缩——剪枝（砍掉幅度小的权重，AlexNet 可砍 90%）、权值共享（K-means 聚类，同一簇的权重共用一个码本值，每个权重只存 4 位索引）、量化（码本值本身量化为低精度）。压缩后 AlexNet 的权重从 240 MB 降到约 6.9 MB，可以整体装进片上 SRAM。配合上一节的能量表：DRAM 读取 640 pJ vs SRAM 读取 5 pJ，模型装进片上就等于把每字节的读取能耗除以 128。

但问题来了：压缩后的权重矩阵高度稀疏且不规则（非零元位置随机），CPU 和 GPU 跑这种稀疏矩阵反而慢——分支判断、索引解引用、缓存失效的代价超过了省下来的乘法。EIE 的口号就是”直接在这个压缩模型上计算”，专门为稀疏不规则的数据格式设计硬件。

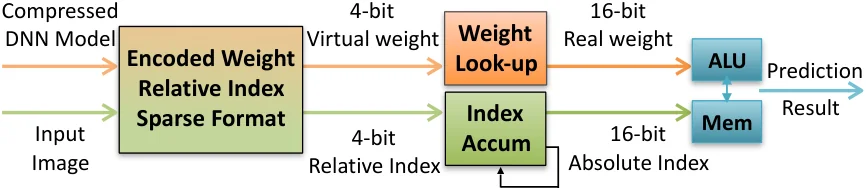

EIE 的整体流程：Deep Compression 压缩模型 → 稀疏推理引擎

上图（EIE 论文图 1）展示了它的流程：左边是 Deep Compression 把稠密模型压缩成稀疏+码本共享的格式，右边是 EIE 引擎直接消费这种格式。中间的关键是”计算格式跟着压缩格式走”——不是先解压再算，而是边解压边算。

设计：CSC 编码、PE 阵列与负载均衡#

EIE 的 PE（处理单元）结构是整个设计的精华，我们拆成三块：

CSC 编码 + 相对索引。 稀疏矩阵按列存储（CSC 格式），每个非零元素存”行号相对偏移（4 位）+ 权值码本索引（4 位）“，8 位一个条目。用相对偏移而非绝对行号，是为了把索引本身也压短；但偏移量有限（4 位最多表示 16），非零元间隔超过 15 就要补零占位——这是后面负载均衡讨论的伏笔。

列交错分配。 64 个 PE 并行工作时，如果按行连续切分矩阵，剪枝后各行非零数差异巨大，必然有人忙死有人闲死。EIE 的做法是把矩阵的列交错分给 64 个 PE（第 $i$ 列给 PE $i \bmod 64$ ），让每个 PE 分到的非零元数量大致均衡。

4 级流水 + 前导非零检测（LNZD）。 每个 PE 内部处理一个激活值要经历：码本查表与地址累加（并行）→ 输出激活读取与输入激活乘法（并行）→ 移位累加 → 写回，共 4 级流水，关键路径 1.15 ns。PE 之间的激活分发由 LNZD（Leading Non-zero Detection）树完成：ReLU 之后约 70% 的激活是零，LNZD 节点扫描激活向量、只把非零的激活广播给 PE，把零激活直接跳过。动态激活稀疏和静态权重稀疏双重跳过，是 EIE 能效的核心来源。

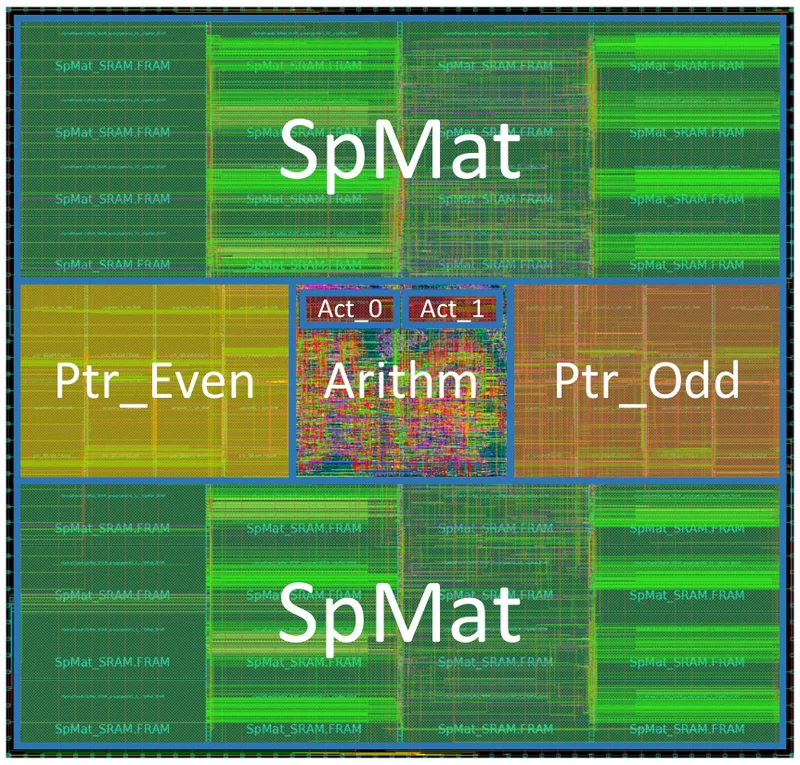

上图（论文图 5）是单个 PE 在 TSMC 45nm 下的版图。注意面积几乎全是 SRAM（93%）——存储稀疏矩阵和索引的 SRAM 是硬件主体，计算电路只占很小一部分。这印证了”推理加速器的瓶颈是存储而不是算力”这个主题。每个 PE 容纳 131K 个压缩权重（对应原始稠密模型约 120 万个权重），每秒完成 8 亿次权重计算，面积仅 0.638 mm²、功耗 9.16 mW。

结果：189× 加速，24,000× 能效#

AlexNet 的全连接层装进 64 个 PE（共 40.8 mm²、590 mW），以 800 MHz 跑出 1.88 万帧/秒；整个引擎对压缩网络的处理能力为 102 GOPS，等效稠密网络约 3 TOPS。与 i7-5930k CPU、Titan X GPU、Tegra K1 移动 GPU 对比：

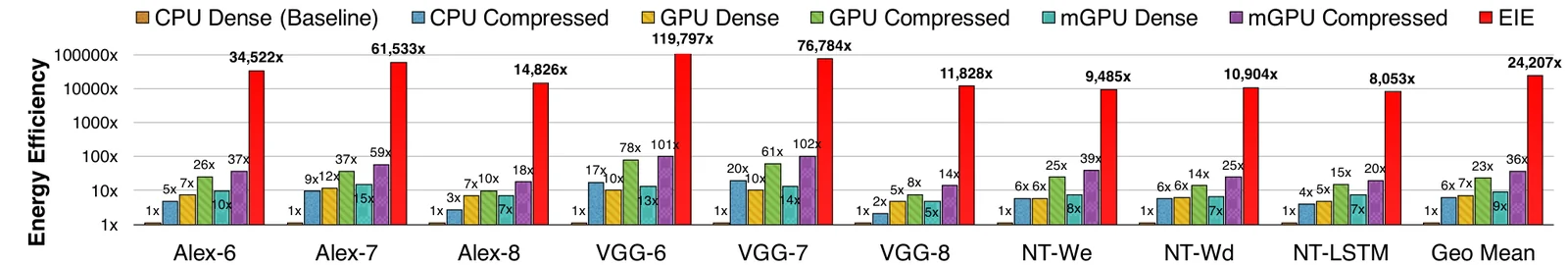

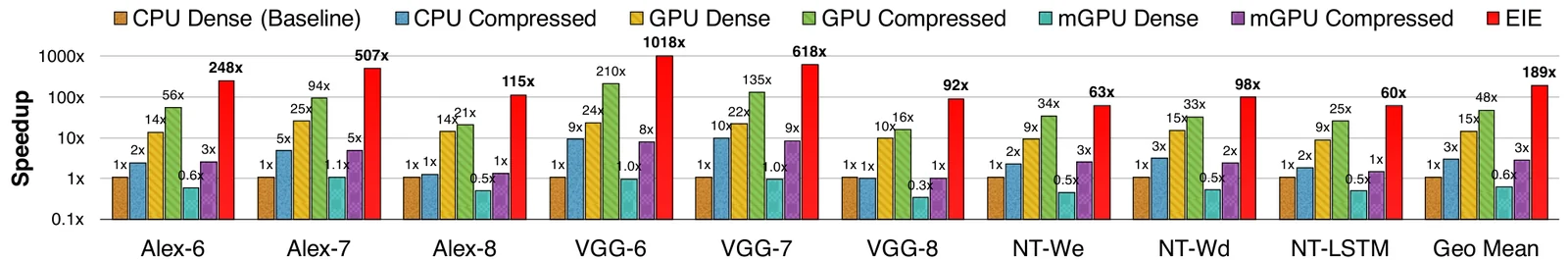

两图（论文图 6、图 7）分别是相对 CPU 跑稠密模型的加速比与能效（纵轴对数刻度）：EIE 平均比 CPU 快 189×、比 Titan X 快 13×、比 Tegra K1 快 307×；能效上分别省 24,000× / 3,400× / 2,700× 的能量。这些数字的含金量在于：对比的是”压缩模型在专用硬件上” vs “原始模型在通用硬件上”的端到端差距——30 倍模型压缩（剪枝 10× + 权值共享 8×）与硬件跳过零计算的能力相乘，就是加速比和能效的来源。10 年后的今天，EIE 的 W4A16 思路（4 位码本权重、16 位累加）在 GPTQ、AWQ、llama.cpp 等 LLM 推理引擎里以线性量化（而非码本）的形式复活了，EIE 团队 2023 年写的回顾文章对此有专门讨论。

局限：EIE 是 ASIC，FPGA 呢？#

EIE 的短板也很明显：它是 ASIC，流片成本高、无法跟随模型演化；且只处理全连接层（稀疏矩阵-向量乘），卷积层不适用。把 EIE 的稀疏数据流搬到 FPGA 上、扩展到 LSTM，正是下一节的 ESE 做的事。

经典案例二：ESE——FPGA 上的稀疏 LSTM 引擎（FPGA 2017）#

ESE（Efficient Speech Recognition Engine）是微软、斯坦福、百度等团队 2016 年底发布、发表于 FPGA 2017 的工作，把 EIE 的设计思想移植到了 FPGA，目标是端到端的语音识别推理：在 LSTM 模型里，LSTM 层占了整个语音识别流水线 90% 以上的执行时间（论文图 3 的实测），所以专门加速 LSTM。

动机与模型压缩：20× 压缩#

语音识别的 LSTM 权重规模远超 FPGA 片上存储容量。ESE 沿用 Deep Compression 的思路做两步压缩：剪枝（剪到约 10% 密度，全模型只剩约 320 万个非零权重）+ 量化（32 位浮点 → 12 位定点），合计 20× 压缩，精度损失可忽略。但压缩带来了 EIE 同样的问题：稀疏矩阵在并行硬件上负载不均衡——有的 PE 分到一大堆非零权重，有的分到零星几个，快的等慢的。

关键设计一：负载均衡感知的剪枝#

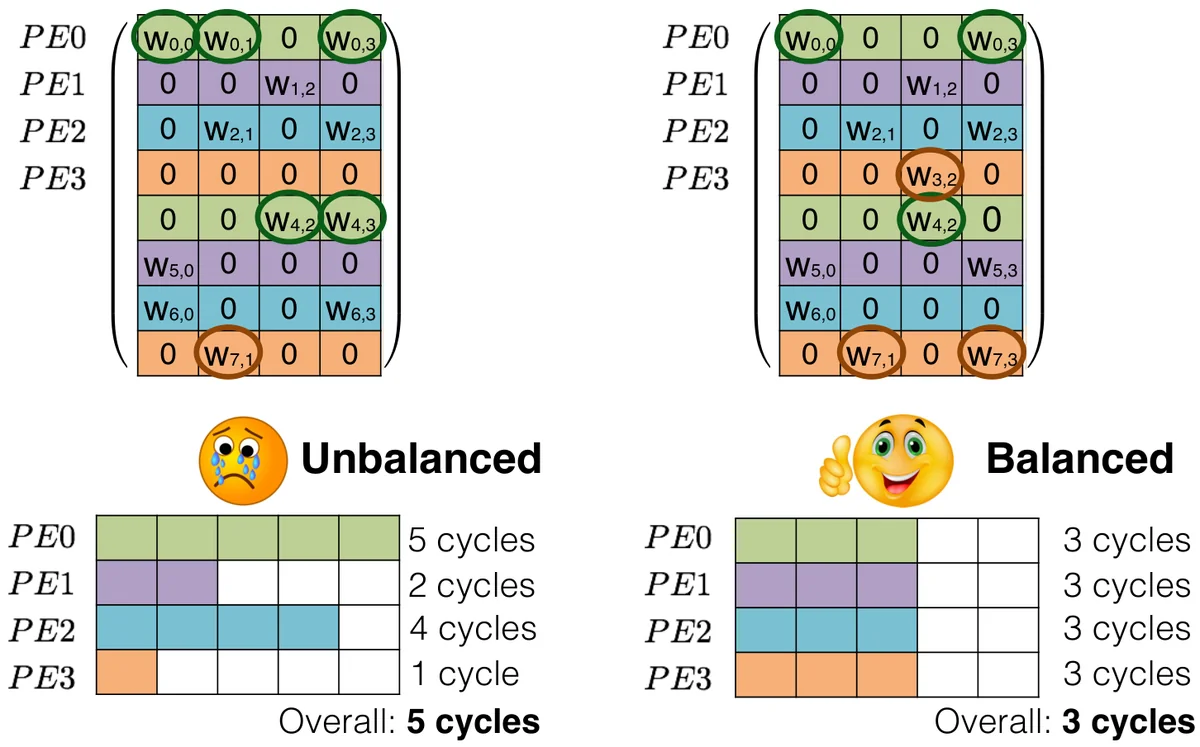

ESE 的原创点在于把剪枝和硬件架构一起设计：剪枝时就让每个 PE 分到的非零权重数量均衡。具体做法是把权重矩阵分成与 PE 数量相同的子矩阵，对每个子矩阵单独设定剪枝阈值，让各子矩阵的非零数大致相同（论文图 5）：

上图中，矩阵被分成 4 个色块，每块属于一个 PE。普通剪枝（左）剪完后色块之间的非零数差异巨大；负载均衡感知剪枝（右）每个色块单独定阈值，非零数几乎一样。代价是各块压缩率略有差异，但论文实测精度差异在剪枝过程的方差之内。效果立竿见影：同样的稀疏模型，用负载均衡感知剪枝相比普通剪枝，硬件上的加速比从 5.5× 提升到 6.2×（相对稠密模型）。

关键设计二：CSC 编码与通道化 PE 阵列#

压缩后的权重按 CSC 列格式编码，编码时做数据对齐（零填充）。计算时，一列的非零权重被分配给 2 个 PE（论文图 8 的计算模式）：每个 PE 拿同一列里自己那部分非零权重，与同一个输入向量元素做乘加——即”一个稀疏矩阵向量乘（SpMV）被拆成多个 PE 并行做局部的 SpMV”。ESE 系统级配置为 32 个通道 × 每个通道 32 个 PE = 1,024 个 PE（论文图 10）：

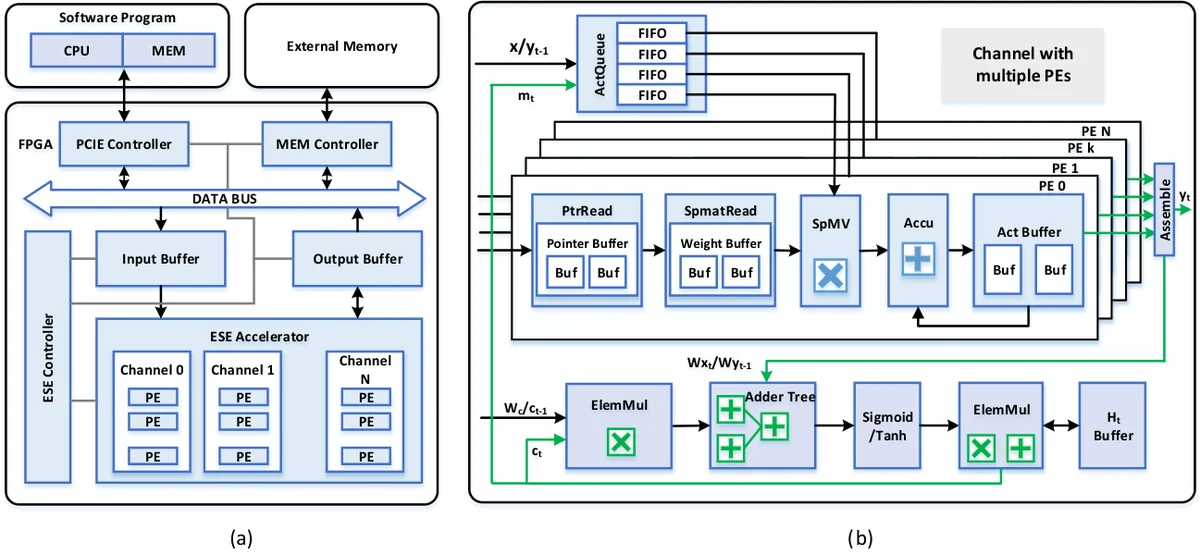

ESE 系统架构：（a）整体结构——权重存 DDR3、32 通道 PE 阵列、MMU 负责取数；（b）单通道内多个 PE 共享输入向量（论文图 10）

上图（论文图 10）的 (a) 是整体架构：右侧是 32 通道的 PE 阵列，左侧的 MMU（内存管理单元）负责从 DDR3 取权重和数据（后述），中间的控制器（scheduler）负责把 LSTM 的计算拆成”水平/垂直”两个方向的执行相位。(b) 展示了单通道内部：多个 PE 通过一个广播网络共享同一个输入激活向量，各算各的局部乘加，最后结果汇合。注意一个反直觉的工程决策：权重没有放 BRAM，而是放 DDR3。原因很直白——XCKU060 的 BRAM 合计只有 4.25 MB，而剪枝后的 LSTM 仍有约 320 万个非零权重（压缩前约 2,900 万），加上 CSC 索引等元数据，远远放不下。片上 BRAM 只用来放输入向量和中间结果，这迫使 ESE 用下一段的双缓冲机制来隐藏 DDR3 的访存延迟。

关键设计三：MMU 与双缓冲#

权重从 DDR3 读取是稀疏、不规则的，而且延迟很大。ESE 的 MMU 用**双缓冲（double buffering）**解决：两块片上缓冲 ping-pong 交替——一块在给 PE 供数时，另一块同时在从 DDR3 预取下一批权重，用硬件把”访存延迟”和”计算”重叠起来：

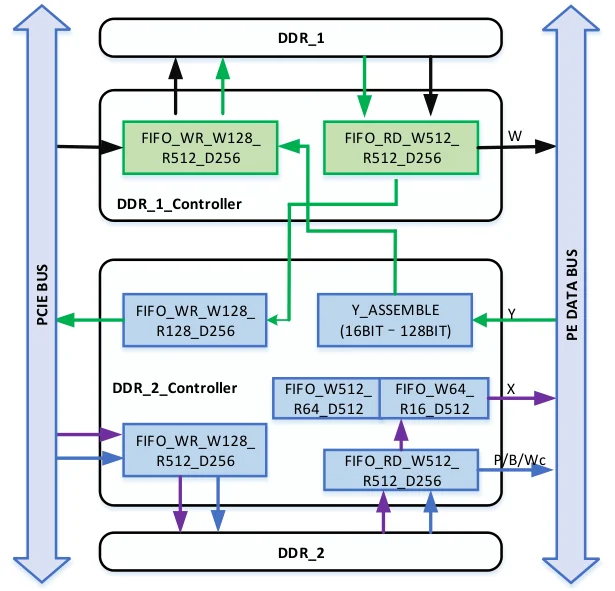

上图（论文图 12）的 MMU 内部：两块缓冲轮流担任”供数”与”预取”角色，DDR3 的延迟被隐藏。类似地，PE 之间用 FIFO 做负载均衡——论文图 13 的实测显示，FIFO 深度为 8 时 ALU 利用率超过 90%，继续加深收益迅速递减，所以取深度 8（这和 EIE 用 FIFO 吸收 PE 间负载不均衡、同样选深度 8 的结论如出一辙）。

结果：282 GOPS、41W、比 GPU 快 3×#

实现平台是 Xilinx Kintex UltraScale XCKU060，200 MHz。资源利用率几乎拉满：LUT 88.6%（293,920/331,680）、触发器 68.3%、BRAM 87.7%（947/1,080）、DSP 54.5%（1,504/2,760）。

性能结果：对稀疏 LSTM 达到 282 GOPS（等效稠密模型 2.52 TOPS），整机功耗仅 41 W。在端到端语音识别基准上，ESE 比 i7-5930k CPU 快 43×、比 Pascal Titan X GPU 快 3×；能效比 CPU 高 40×、比 GPU 高 11.5×（对比 GPU 时是稀疏模型对稀疏模型）。3× 的加速来自哪里？Titan X 跑稀疏 LSTM 时，cuSPARSE 的核函数要为不规则索引做大量分支与内存随机访问，而 ESE 的硬件流水把这些开销全部变成”确定性”的电路行为——稀疏性在 FPGA 上是免费的，在 GPU 上是收费的。

ESE 的意义总结成一句话：EIE 证明了稀疏加速的设计空间，ESE 证明了这块空间在 FPGA 上能落地——20× 模型压缩 + 1,024 个 PE 的稀疏数据流 + 双缓冲访存重叠，41W 的功耗包打 GPU。

经典案例三：Brainwave——云规模 FPGA 推理服务（ISCA 2018）#

前两个案例是”单卡级”的学术设计，第三个案例把 FPGA 推到了数据中心规模：Microsoft 的 Project Brainwave（ISCA 2018，Fowers et al.）。它的故事要从 Catapult 讲起。

Catapult：把 FPGA 织进数据中心网络#

早在 2014 年，Microsoft 就在 ISCA 上发表了 Catapult：把一块 Altera Stratix V FPGA 插进每台服务器的 PCIe 槽，FPGA 之间用 10 Gb 线缆连成 6×8 的二维环面（torus），形成一个”服务器之间的可重构网中网”。在 Bing 搜索的文档排序服务上实测：加入 FPGA 后每台服务器在相同延迟分布下吞吐提升 95%——相当于一半数量的服务器干同样的活。Catapult 证明了”FPGA 不只是加速卡，而是可以成为数据中心的一层基础设施”。Brainwave 是 Catapult 的延续：专门为 DNN 推理重新设计了 FPGA 上的处理器（NPU），并把 FPGA 卡放在网卡与交换机之间，支持卡间低延迟直连。

NPU 架构：单线程 SIMD 指令集 + 片上权重#

Brainwave 的 NPU 是一个有意思的”混合体”：它有一套精简的单线程 SIMD 指令集（矩阵-向量乘法、向量-向量运算），但微架构完全是 FPGA 定制的数据流。设计哲学是：

权重钉在片上：模型权重预加载到 NPU 的分布式 SRAM 寄存器堆里，推理时零 DRAM 权重流量；
单线程模型：所有指令是一维向量/二维矩阵上的运算，软件上就是把计算图线性化，没有线程调度、没有同步开销；
四个合成期参数：数据类型（精度）、向量宽度、数据通道数、矩阵-向量块引擎大小。同一份 NPU 代码，改这四个参数就能综合出适配不同模型的硬件——这正是 FPGA”可重构”在云场景的变现方式：硬件可以跟随模型演进，而不是模型将就固定硬件。

Brainwave 选 FPGA 的核心动机是实时（batch=1）推理：交互式 AI 场景请求逐个到达，GPU 在 batch=1 时延迟和吞吐都很差，而 NPU 的流水线架构让单请求延迟接近”纯计算时间”。实测数据：在 Intel Stratix 10 FPGA 上，中等规模 RNN 模型持续算力 11–35.9 TFLOPS、延迟低于 4 ms（全部无批处理）；峰值约 48 TFLOPS（每周期 96,000 个 MAC），batch=1 时硬件利用率最高 75%；ResNet-50 单张推理低于 2 ms。作为参照，论文报告大型 RNN 上比当时最先进 GPU 的延迟和吞吐提升超过一个数量级。后续 IEEE Micro 的系统论文报告 batch=1 有效性能最高 39.5 TFLOPS。

启示：FPGA 是”硬件即服务”#

Brainwave 在学术之外的意义在于：它首次把 FPGA 加速器做成云上可弹性分配的资源——模型编译成 bitstream 后按需加载到任意空闲 FPGA 上，推理请求经由网络直接到达硬件微服务，没有软件在关键路径上。这套”可重构硬件 + 硬件微服务”的架构，十年后的今天正在被 FPGA+CXL 的内存解聚方案（本系列下一篇的主角）以另一种形式延续。

设计空间对比：FPGA vs GPU vs ASIC#

把三个案例和已有知识收拢成一张对比表（数值为典型数据中心器件量级）：

维度	GPU（如 A100）	FPGA（如 Stratix 10）	ASIC（如 TPU v1）
峰值算力	数十 TFLOPS（FP16）	约 5–10 TFLOPS（INT8）	92 TOPS（INT8）
频率	~1.5 GHz	~200–500 MHz	~700 MHz
精度灵活性	固定几种（FP16/INT8）	任意位宽/块浮点/二值	流片时定死
batch=1 延迟	差（调度开销大）	确定且低	确定且低
稀疏/不规则数据	低效（分支+访存）	可定制硬件直接跳过	看架构
能效（性能/瓦）	中	高（41W 跑 282 GOPS）	最高
模型变更适应性	改代码即可	改 bitstream 即可	必须重流片
开发周期	天级	周-月级（HLS 加速）	年-季度级
生态	无敌（CUDA）	弱（但 AMD/Intel 在补）	无

一句话决策：算力密度要极致且算法五年不变 → ASIC；要通用、要生态、要吞吐 → GPU；要定制精度/低延迟/低功耗/硬件可演进 → FPGA。 现实中 LLM 时代的典型分工是：GPU 做训练和稠密大算力推理，FPGA 做延迟敏感的边缘推理、稀疏/低比特推理、以及 GPU 的”外设”（内存解聚、KV 缓存管理、网络处理）——后两种角色将在下一篇展开。

局限与未解决的问题#

诚实地列出 FPGA 路线尚未解决的痛点：

频率与算力天花板：可编程互连的延迟让 FPGA 频率停留在几百 MHz，同工艺下峰值算力落后 GPU 一到两个数量级。厂商的应对是”异构嵌入”——在 FPGA 阵列旁嵌固定功能的硬核（Versal 的 AI Engine 阵列就是一组可编程的 SIMD 向量处理器，本质上是”可重构的 DSP 集群”，把频率和算力都提上去了），但这让器件越来越像”FPGA+ASIC 混血”，也说明纯逻辑阵列的算力天花板是真实存在的。
资源转换损耗：HLS 生成的电路通常比手写 RTL 差 20-50% 的面积/时序；而手写 RTL 的人才稀缺、周期长。工具链（Vitis HLS、oneAPI）仍在快速迭代，但”写 C 不等于写电路”的鸿沟短期内不会消失。
批量吞吐不敌 GPU：batch=1 是 FPGA 的主场，但大 batch 稠密推理下 GPU 的吞吐仍是碾压级的——FPGA 不会取代数据中心里的 GPU，而是占据”GPU 不擅长”的角落。
生态碎片化：AMD/Intel 两家的工具链、IP、板卡互不兼容；部署和运维经验积累远不如 CUDA 生态。

小结#

本篇从四个层次讲清了 FPGA 加速器：

硬件基础：LUT（查表实现任意逻辑）、互连（可重构的代价与瓶颈）、DSP 块（MAC 的硬件化身）、BRAM（计算眼皮底下的存储），以及 bitstream 与可重构的本质；
为什么适合 AI 推理：精度可定制、数据流架构消除取指译码、batch=1 确定性延迟、片上存储带来的能效优势——四条都指向同一件事：把”计算+存储+数据流”按模型量身定做；
设计方法：RTL 与 HLS 的取舍、pragma 三件套、DSP/BRAM 资源建模、“用时间换面积”；
三个经典设计：EIE（稀疏+码本量化，189×/13×/307×）、ESE（FPGA 稀疏 LSTM，282 GOPS/41W、43×/3×）、Brainwave（云规模数据流 NPU，batch=1 下 11–35.9 TFLOPS）。

这三代设计有一条共同的主线：FPGA 加速器不是把模型”跑”在硬件上，而是把模型”变”成硬件——压缩、量化、稀疏化之后的模型，其数据流模式直接决定电路的形状。这条主线延伸到 LLM 时代会更加清晰：FPGA 不再试图与 GPU 拼矩阵乘算力，而是去补 GPU 系统的短板。

下一篇将讨论 FPGA 上的 LLM 推理：CXL 内存解聚架构如何用 FPGA 把 KV 缓存搬到远端（CXL-SpecKV，FPGA 2026，吞吐最高提升 3.2×）、FPGA 上的 KV 压缩引擎如何替 GPU 省带宽、以及 LightMamba 这类算法-硬件协同设计如何在 Versal 上跑出 4.65–6.06× 的能效。
